Beschreibung

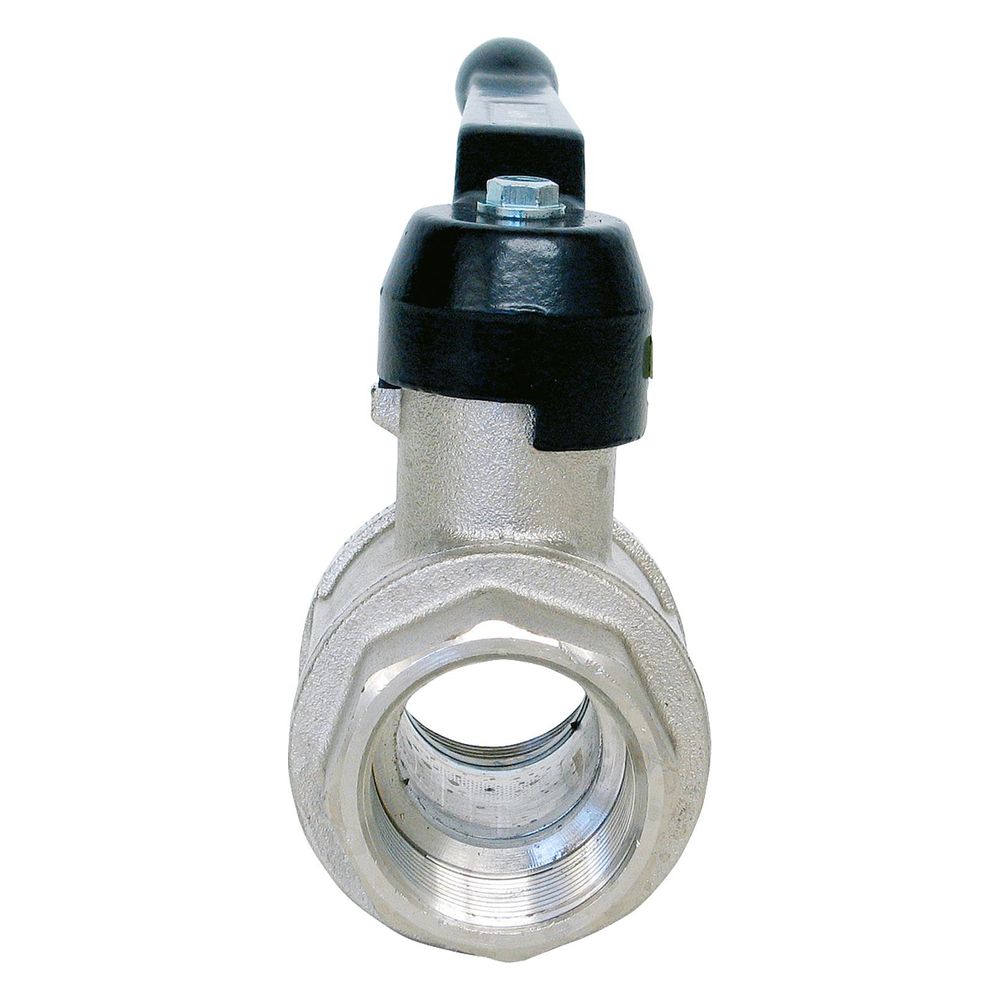

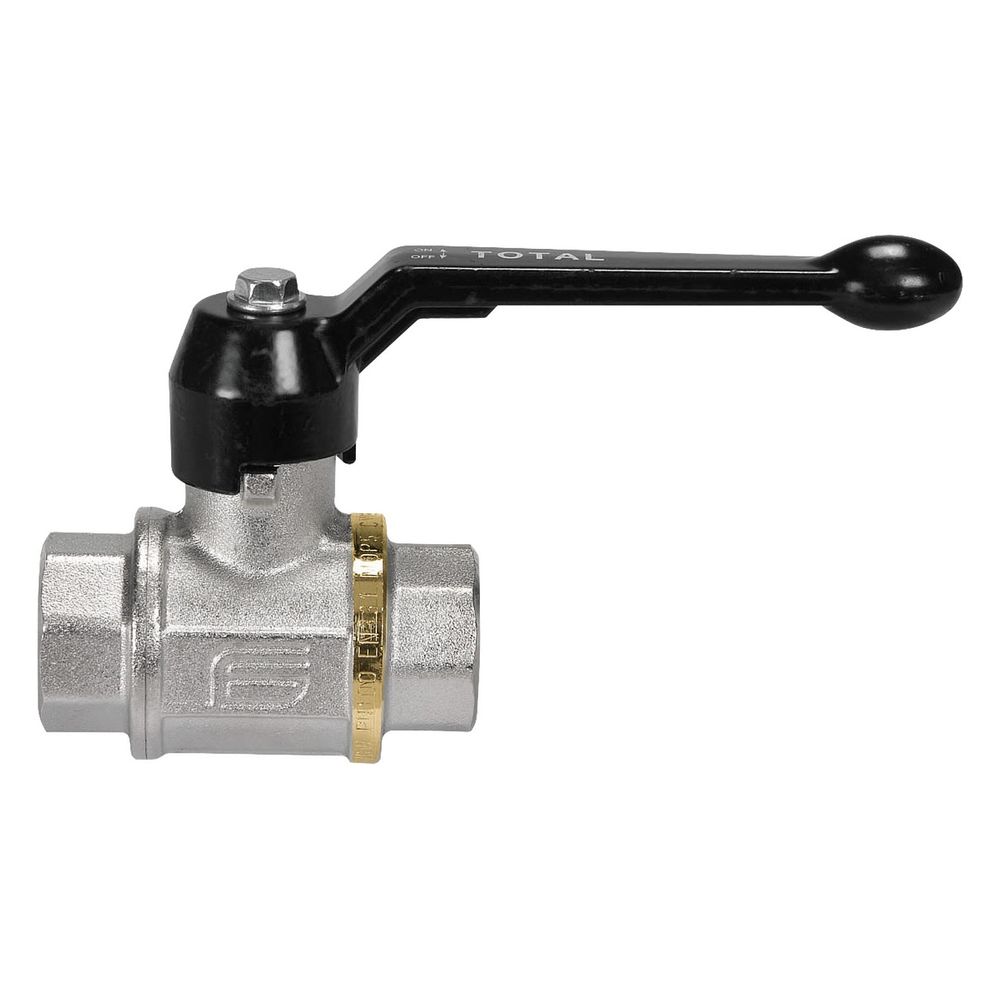

Effebi Kugelhahn Total IGxIG, DN 20 3/4", 77mm, 100 bar, Messing vernickelt
Ein robuster Kugelhahn für anspruchsvolle Installationen mit komplettem Durchlass und Aluhebel. Das Modell eignet sich für Sondereinsatzbedingungen in Gas- und Wasserversorgungsanlagen, Industrieheizanlagen sowie in hydraulischen und pneumatischen Systemen. Der Betrieb ist bei Mediumtemperaturen von -20 °C bis +130 °C für Flüssigkeiten möglich.
Konstruktion und Werkstoffe

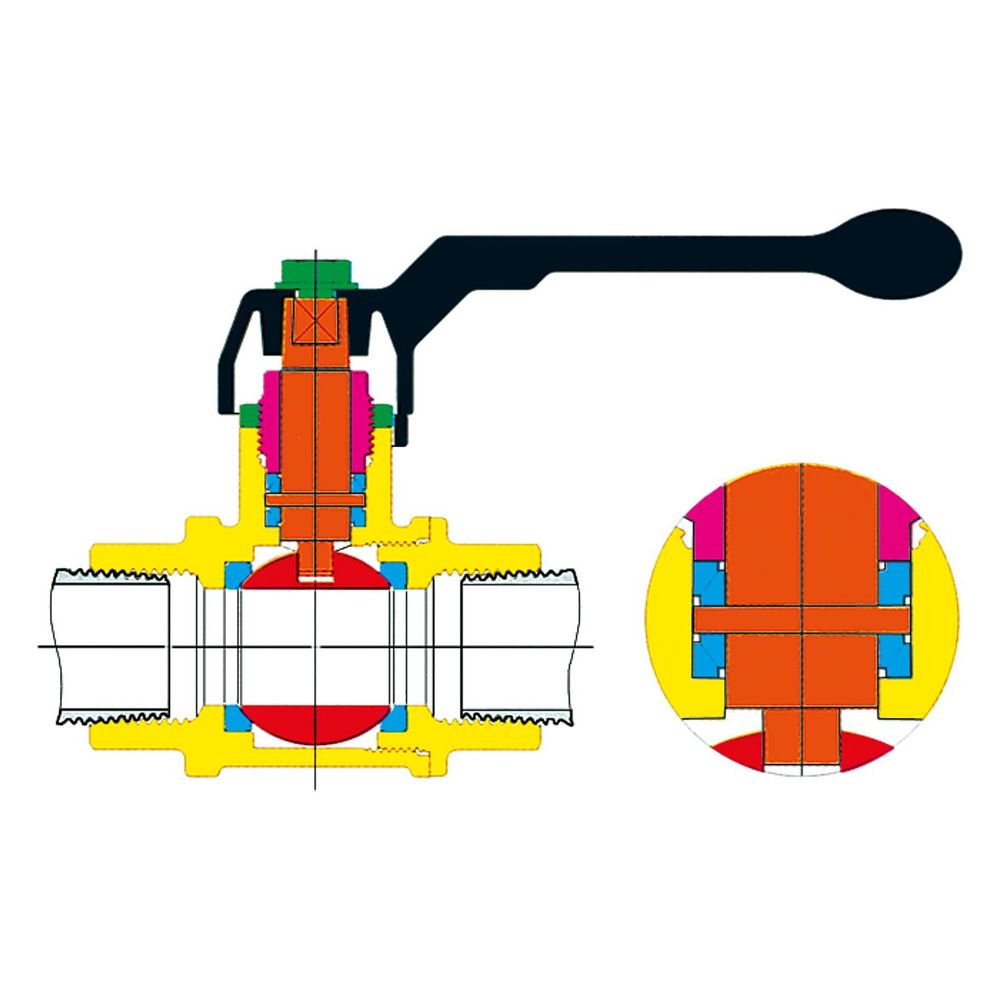

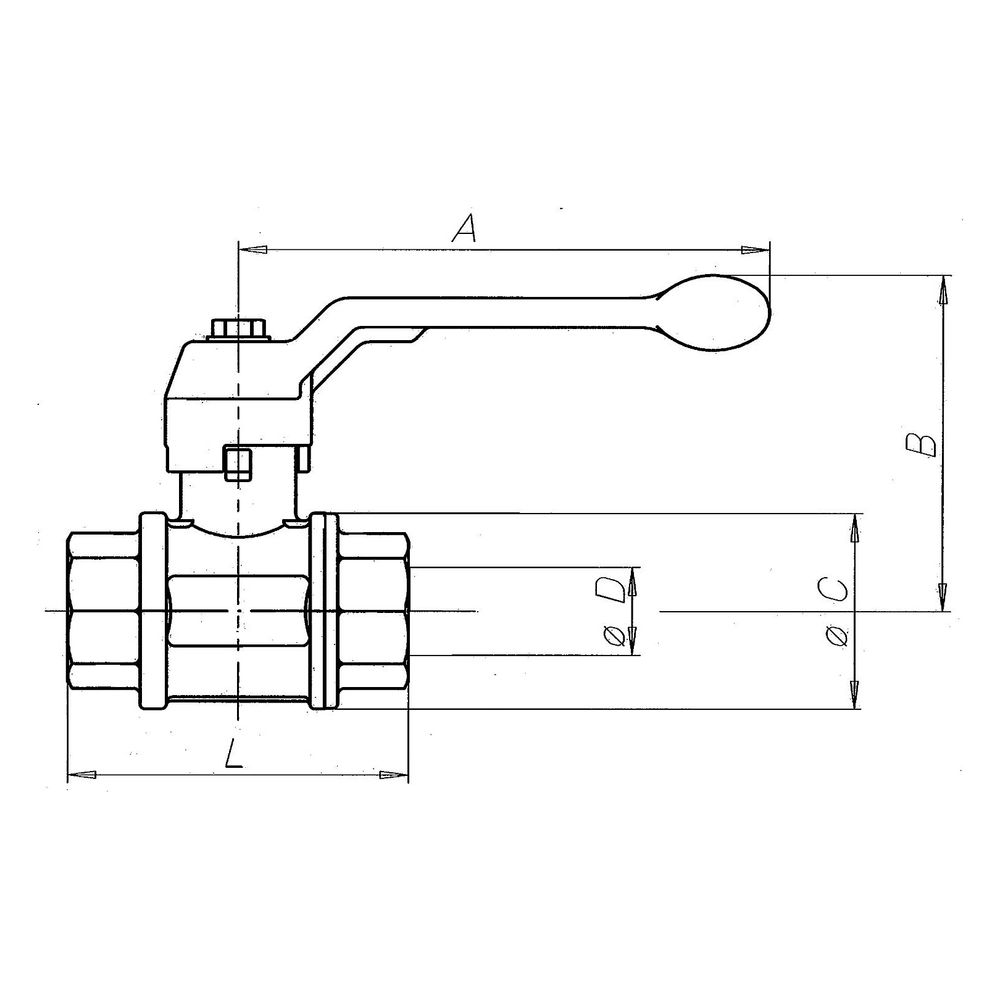

Die Armatur verfügt über beidseitige Innengewinde und eine Baulänge von 77 mm. Das Gehäuse besteht aus vernickeltem Messing, während die Kugel verchromt ist. Die Spindel besteht ebenfalls aus Messing und die Dichtung aus PTFE.
Einsatzbereiche und Grenzen

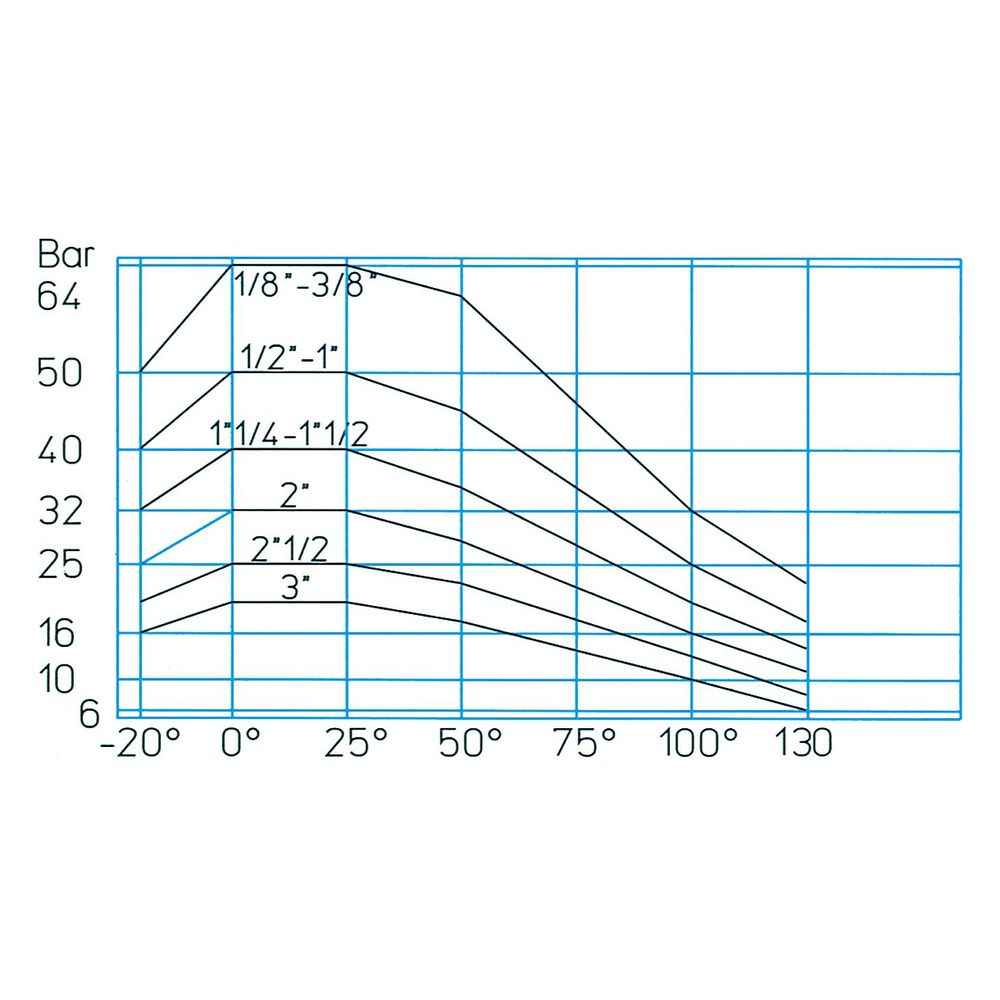

Das Bauteil ist für einen maximalen Arbeitsdruck von 100 bar ausgelegt und für alle nicht ätzenden Medien sowie für Vakuum und Dampf geeignet. Der Einsatz in Brauch- oder Trinkwasserinstallationen ist ausgeschlossen.
Technische Daten
- Größe: DN 20 (3/4 Zoll)
- Länge: 77 mm
- Max. Arbeitsdruck: 100 bar
- Temperaturbereich: -20 °C bis +130 °C
- Werkstoff des Gehäuses: Messing
- Durchlass: Voll
- Ausführung: Aluhebel
Dieser Kugelhahn bietet mit einer Druckbeständigkeit von bis zu 100 bar und einem Temperaturbereich bis 130 °C eine verlässliche Lösung für komplexe Leitungssysteme unter hohen Beanspruchungen.
Technische Daten
| Hersteller | Effebi |
| Anschluss 1 | Innengewinde |
| Anschluss 2 | Innengewinde |
| Artikelnummer | EFFEBI-0101N205 |
| Ausführung | Aluhebel |
| Bedienung | Handgriff |
| DVGW-Siegel | Ja |
| EAN-13 | 8016218000840 |
| Gewicht | 0,1 kg |
| Größe | DN 20 (3/4”) |
| Kompletter Durchlass | Ja |
| Länge | 77 |
| Material Spindel | Messing |
| Max Arbeitsdruck | 100 |
| Max Mediumtemperatur (Dauerbetrieb) | 130 |
| Min Mediumtemperatur (Dauerbetrieb) | -20 |
| Mit Ablaßmöglichkeit (Anschluss) | Nein |
| Mit Entleerventil | Nein |
| Nenninnendurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenninnendurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Thermische Absperreinrichtung | Nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CW617N |
| WEEE-Nr. | DE55853718 |
