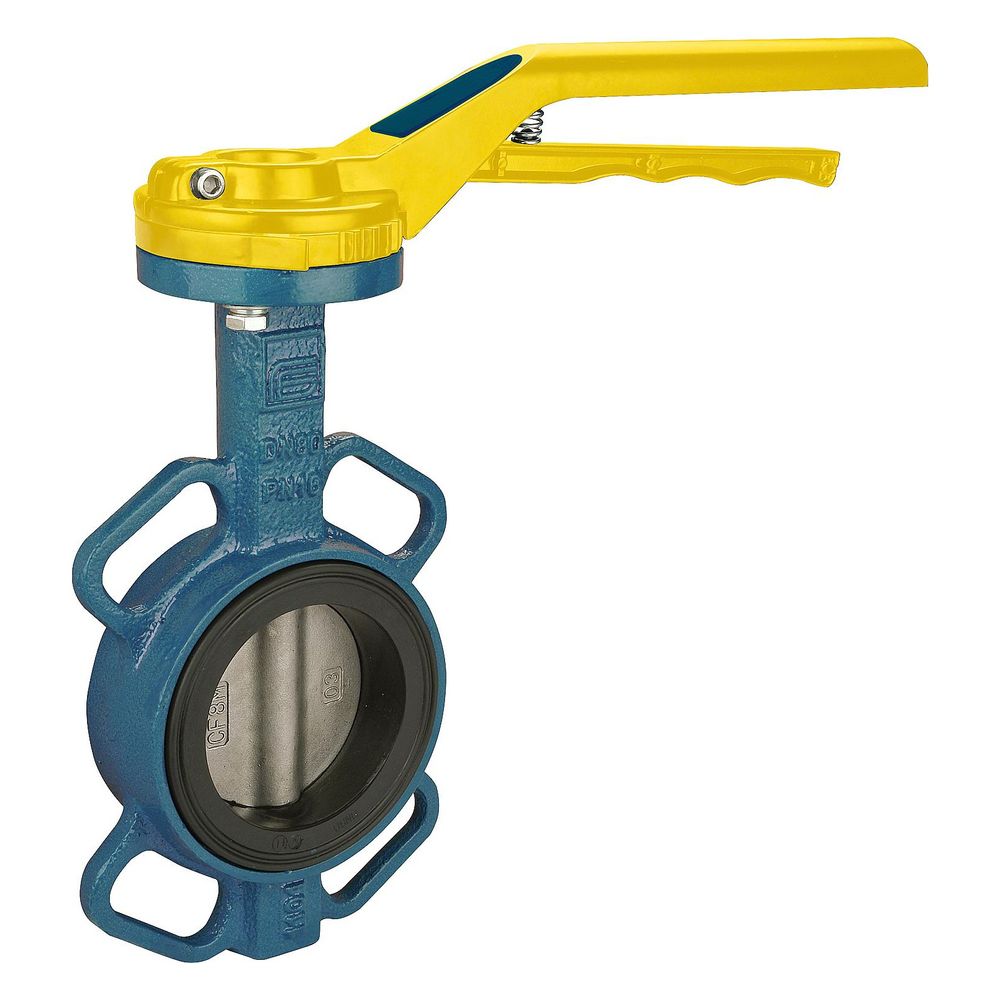

Effebi Absperrklappe ARTEMIS 40, DN 150, 16 bar, Gusseisen
Die Absperrklappe der Serie ARTEMIS in der Nennweite DN 150 ermöglicht eine präzise Durchflussregelung in Rohrleitungssystemen. Sie ist für einen maximalen Arbeitsdruck von 16 bar sowie für Mediumtemperaturen von -20 °C bis 60 °C ausgelegt und wird manuell über einen Bedienhebel mit Rasthebel gesteuert.
Robuste Konstruktion und Werkstoffwahl
Das lackierte Gehäuse besteht aus Gusseisen GGG 40. Für die Langlebigkeit im Einsatz sorgen eine Spindel und ein Klappenblatt aus rostfreiem Stahl in Kombination mit einer Scheibe aus Kupfer-Aluminium-Legierung sowie einer Dichtung aus Nitrilkautschuk NBR.
Montage und Kompatibilität
Die Armatur ist für den Anschluss an Flansche der Druckstufen PN 6, PN 10 und PN 16 vorgesehen. Sie weist eine Baulänge von 341 mm sowie einen Durchlass von 147 mm auf und lässt sich optional mit passenden Motoren der Baureihen EH oder EL 140 betreiben.
Technische Daten
- Nenndurchmesser: DN 150
- Max. Arbeitsdruck: 16 bar
- Min. Mediumtemperatur: -20 °C
- Max. Mediumtemperatur: 60 °C
- Gehäusewerkstoff: Gusseisen GGG 40
- Dichtungsmaterial: Nitrilkautschuk NBR
- Baulänge: 341 mm
- Bedienhebel-Länge: 210 mm
- Anschlussart: Flansch
Technische Daten
| Hersteller | Effebi |
| Anschlüsse | Flansch |
| Artikelnummer | EFFEBI-A302YG14 |
| Baulänge | 341 |
| Bedienhöhe | 25 |
| Bedienung | Bedienhebel |
| Dichtung | Nitrilkautschuk NBR |
| DN | 150 |
| Druckstufe Flansch | PN 6/10/16 |
| Durchlass | 147 |
| EAN-13 | 8016218902908 |
| Feuersicher | Nein |
| Gewicht | 0,1 kg |
| Größe | 150 |
| Klappenblatt verkleidet | Nein |
| Länge Bedienungselement | 210 |
| Material Klappenblatt | rostfreier Stahl |
| Material Spindel | rostfreier Stahl |
| Max Arbeitsdruck | 16 |
| Max Mediumtemperatur (Dauerbetrieb) | 60 |
| Min Mediumtemperatur (Dauerbetrieb) | -20 |
| Nenndurchmesser | DN 150 |
| Norm | EN |
| Oberflächenschutz | lackiert |
| passender Motor | EH / EL 140 |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GGG 40 |
| WEEE-Nr. | DE55853718 |
