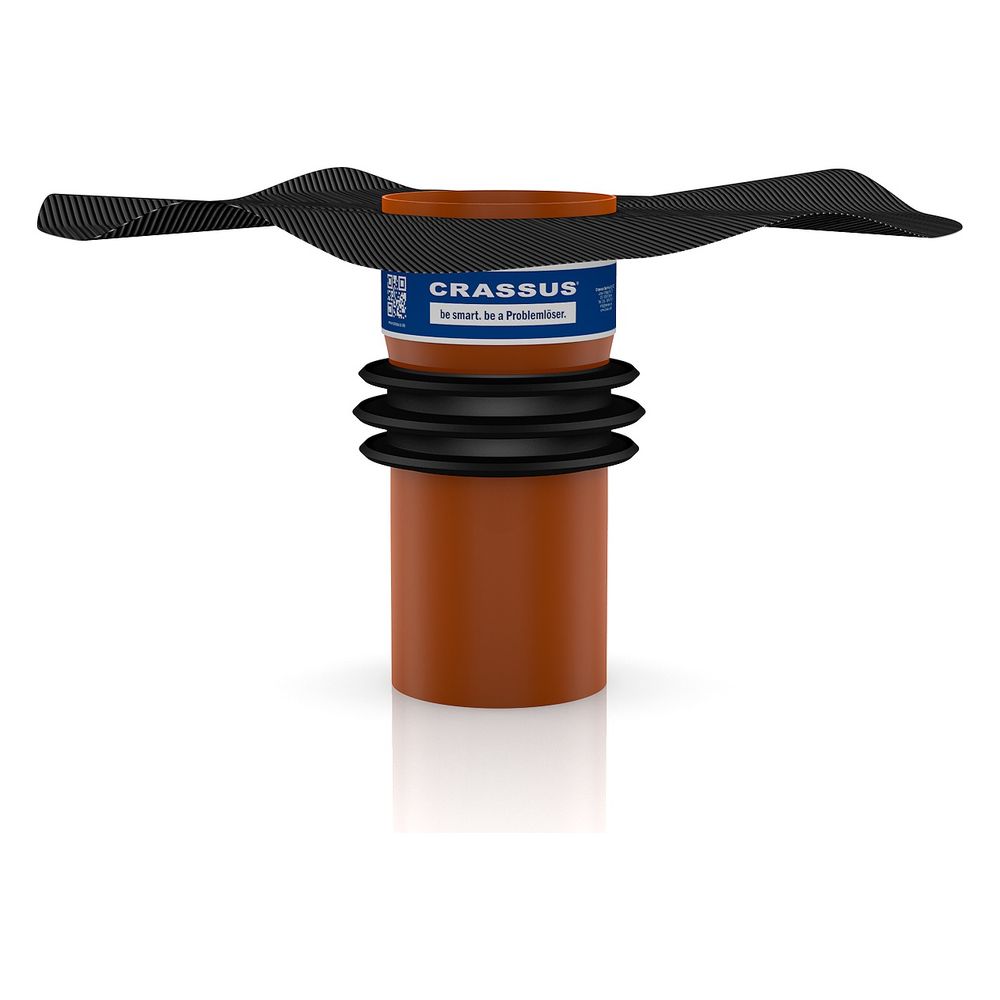

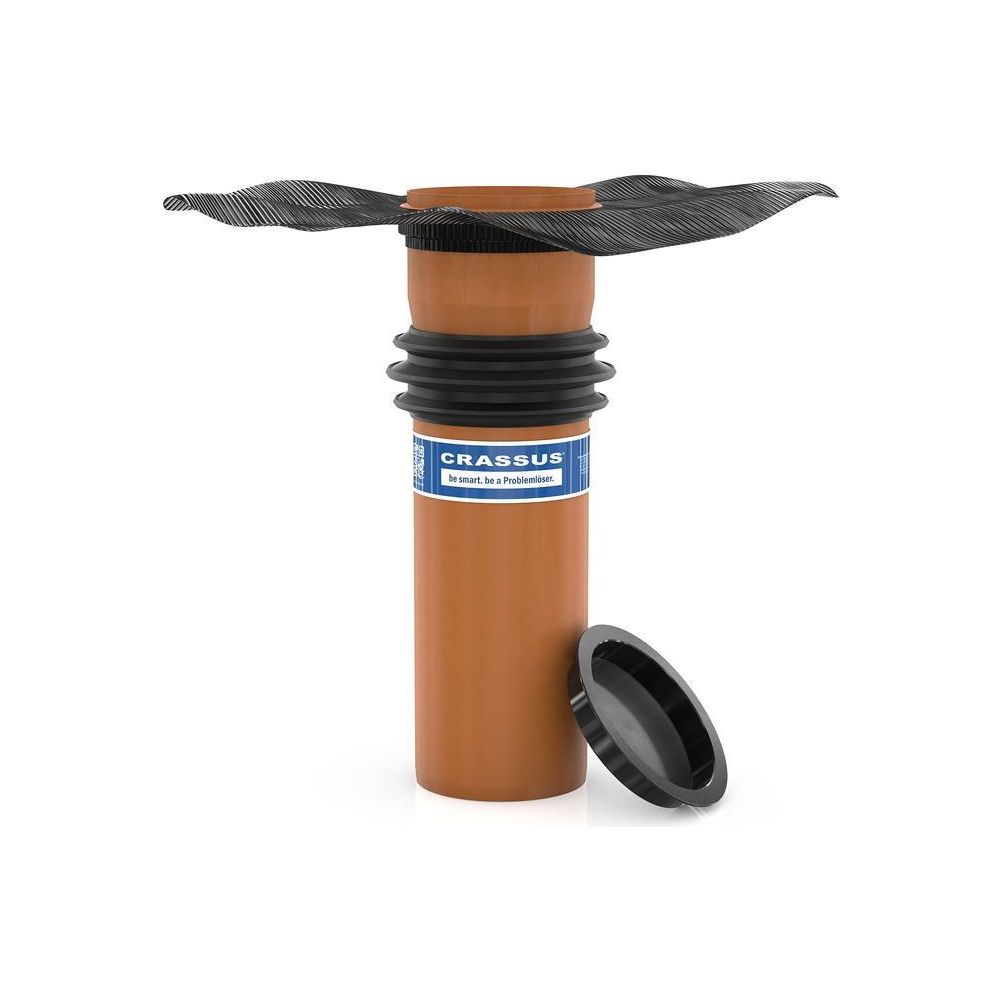

Crassus Bodendurchführung KG mit Folienflansch, DN 400, PVC, bis 2,5 bar, 3-Stegdichtung, 500mm

Diese Bodendurchführung ermöglicht die sichere Einbindung von HT- und KG-Rohren in WU-Betonplatten. Das druckstabile System aus Polyvinylchlorid schützt zuverlässig vor dem Eindringen von Gas, Geruch und Wasser. Durch den integrierten Folienflansch eignet sich das Bauteil ideal für den Anschluss an die Außenabdichtung.

Zuverlässige Abdichtung im Bodenbereich

Die Konstruktion ist speziell für den Einsatz in WU-Betonplatten konzipiert und erfüllt die Anforderungen nach DIN 18533 W1-E und W2.1-E. Eine umlaufvulkanisierte 3-Stegdichtung sorgt für eine dauerhafte Abdichtung gegen drückendes Wasser bis zu einem Druck von 2,5 bar. Das verwendete Vollwandmaterial zeichnet sich durch hohe Form- und Druckstabilität aus.

Montage und Anschluss

Das System verfügt über eine einseitig angeformte Steckmuffe, die den Anschluss von Rohren erleichtert. Der umlaufende, öl- und bitumenbeständige Folienflansch mit einer Breite von ca. 15 cm ermöglicht eine fachgerechte Anbindung an die bauseitige Abdichtung. Die Ausführung ist luft-, gas- und geruchsdicht sowie schallisolierend.

Die Bodendurchführung bietet mit einer Länge von 500 mm und einem Durchmesser von DN 400 eine robuste Lösung für die fachgerechte Rohrdurchführung. Dank der Kombination aus druckwasserdichter 3-Stegdichtung und widerstandsfähigem Polyvinylchlorid ist eine dauerhafte Abdichtung gegen Wasser, Gas und Gerüche sichergestellt. Die Kompatibilität mit gängigen HT- und KG-Rohrsystemen sowie die Eignung für die Außenabdichtung machen dieses Bauteil zu einer zuverlässigen Komponente in der Bauwerksabdichtung.

Technische Daten

• Durchmesser: DN 400
• Länge: 500 mm
• Druckdichtigkeit: 2,5 bar
• Werkstoff: Polyvinylchlorid (PVC)
• Eigenschaften: gasdicht, wasserdicht, geruchsdicht, schallisolierend
