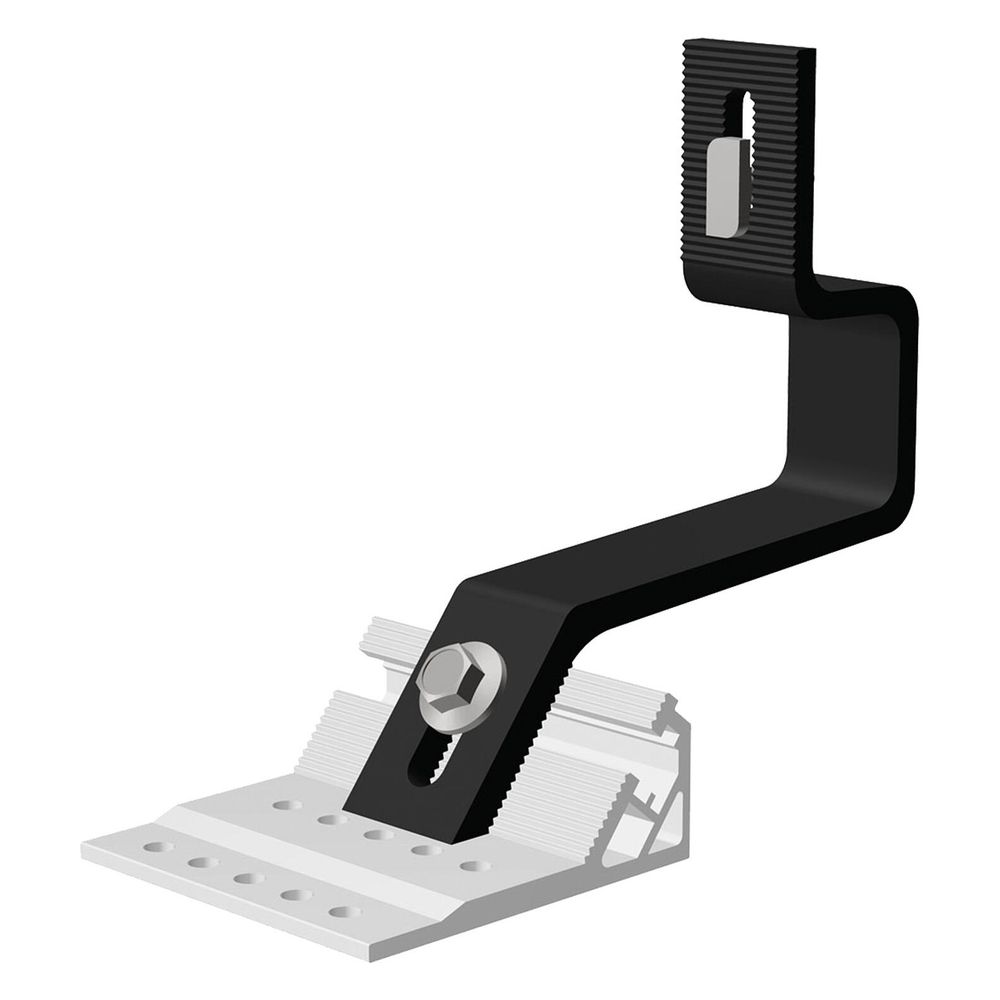

sflex Dachhaken DH 93-7-45, 206x93x170mm, Aluminium, Schwarz

Der Dachhaken DH Alu 93-7-45 von S:FLEX ermöglicht eine stabile Befestigung von Photovoltaikanlagen auf Schrägdächern mit Pfanneneindeckung. Durch die verstellbare Konstruktion und die integrierte Montageplatte bietet das Bauteil eine flexible Lösung für die horizontale sowie vertikale Ausrichtung der Unterkonstruktion bei Dachneigungen von bis zu 60 Grad.

Flexible Anpassung bei der Montage

Die Konstruktion erlaubt eine präzise Anpassung an die Gegebenheiten vor Ort. Der Höhenausgleich im Dachlattenbereich ist zwischen 45 und 58 mm möglich, während im Schienenbereich eine Anpassung von bis zu 21 mm erfolgt. Zusätzlich bietet der Haken eine seitliche Verstellbarkeit von maximal 90 mm. Die Befestigung erfolgt durch Verschraubung auf der Grundplatte, die über neun Bohrungen im Abstand von 15 mm verfügt.

Material und Anwendung

Gefertigt aus der Aluminiumlegierung EN AW-6082 T6, kombiniert das Bauteil Langlebigkeit mit einem geringen Eigengewicht von 0,446 kg. Die schwarze Ausführung sorgt für eine dezente Integration in das Dachbild. Das System ist für die Schrägdach- und Indachmontage konzipiert.

Technische Daten

• Material: Aluminium (EN AW-6082 T6)
• Farbe: Schwarz
• Länge: 206 mm
• Breite Befestigungsplatte: 93 mm
• Höhenausgleich Dachlattenbereich: 45 - 58 mm
• Höhenausgleich Schienenbereich: 21 mm
• Seitliche Verstellung: 90 mm
• Maximale Dachneigung: 60 °
• Gewicht: 0,446 kg

Dieser Dachhaken bietet eine stabile Basis für PV-Anlagen auf Ziegeldächern. Mit seiner hohen Flexibilität durch den variablen Höhenausgleich von bis zu 58 mm im Lattenbereich und der seitlichen Verstellbarkeit von 90 mm lässt er sich präzise anpassen. Die robuste Aluminiumkonstruktion in schwarzer Optik stellt eine langlebige und optisch dezente Befestigungslösung für Schräg- und Indachsysteme dar.
