Beschreibung

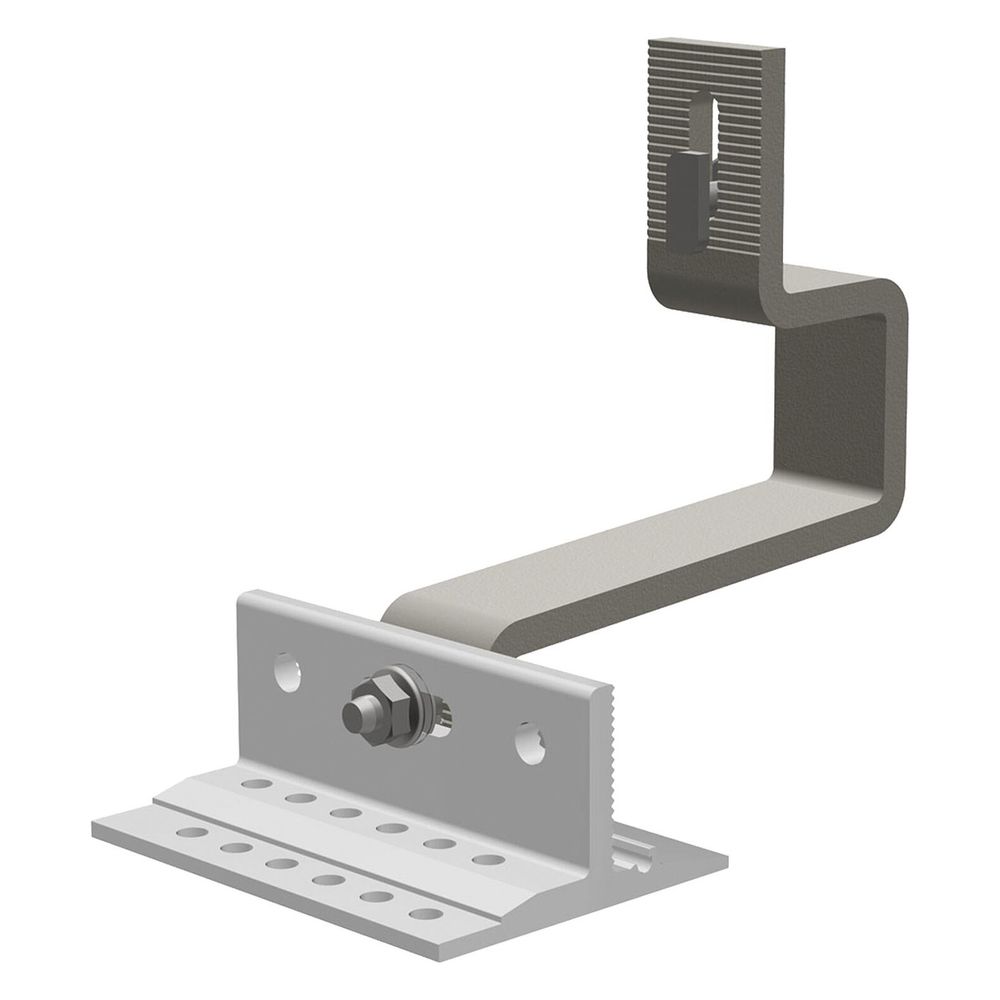

sflex Dachhaken Hybrid 112-7-46 8 mm II, 186,2 mm, Aluminium/Stahl
Dieser dreifach verstellbare Dachhaken ermöglicht eine sichere Befestigung von Photovoltaik-Systemen auf Ziegeldächern. Die robuste Konstruktion besteht aus einer Aluminium-Grundplatte und einem Stahlbügel, die für die Aufnahme hoher Lasten ausgelegt sind. Durch die Riffelung am Bügel wird ein optimaler Form- und Kraftschluss erzielt, während die Kompatibilität mit gängigen Systemträgern eine flexible Montage gewährleistet.
Anpassungsfähige Montage
Die Konstruktion bietet eine hohe Flexibilität bei der Installation auf Schrägdächern sowie bei Indachmontagen. Der Dachhaken erlaubt einen präzisen Höhenausgleich im Dachlattenbereich von 46 bis 61 mm sowie im Schienenbereich von 21 mm. Die Verankerung erfolgt durch Verschraubung, wobei die Grundplatte eine stabile Basis für die horizontale und vertikale Ausrichtung bildet.
Die Kombination aus hochwertigen Materialien sorgt für eine langlebige Befestigungslösung. Mit einer Gesamtlänge von 186,2 mm und der dreifachen Verstellbarkeit lässt sich das System exakt auf die jeweilige Pfanneneindeckung ausrichten. Die integrierte Riffelung am Bügel unterstützt dabei die Stabilität der gesamten Unterkonstruktion.
Technische Daten
- Material Grundplatte: Aluminium
- Material Bügel: Stahl
- Länge: 186,2 mm
- Breite Befestigungsplatte: 112,5 mm
- Maße Grundplatte: 112,5 x 84 x 46 mm
- Höhenausgleich Dachlattenbereich: 46 bis 61 mm
- Höhenausgleich Schienenbereich: 21 mm
- Bohrungen: 12 x 7 mm
- Dacheindeckung: Pfanne
Lieferumfang
- 1x Dachhaken Hybrid 112-7-46 8 mm II
- 1x Hammerkopfschraubenset M8 x 25 mm
Technische Daten
| Hersteller | sflex |
| Artikelnummer | SFLEX-710-200-122 |
| Ausführung | alu |
| Ausrichtung | horizontal/vertikal |
| Bohrungen (Anzahl x Durchmesser [mm]) | 12 x 7 |
| Breite Befestigungsplatte | 112,5 |
| Dachdurchdringung notwendig | Nein |
| Dacheindeckung | Pfanne |
| EAN-13 | 4255794100795 |
| für Holzschrauben: Durchmesser | 6 |
| Geeignet für Befestigung als Dachüberstand/Sonnenschutz | Nein |
| Geeignet für Befestigung als Fassadenelement | Nein |
| Geeignet für Fassadenbefestigung | Nein |
| Geeignet für Flachdachbefestigung | Nein |
| Geeignet für Freiflächenbefestigung | Nein |
| Geeignet für Indachbefestigung | Ja |
| Geeignet für Schrägdachbefestigung | Ja |
| Gewicht | 0,1 kg |
| Länge | 186,2 |
| Maße Grundplatte | 112,5 x 84 x 46 |
| Mit Montageplatte | Ja |
| Verankerung | schrauben |
| Verstellbar | Ja |
