sflex Dachhaken DH Alu 93-7-45, 206x93x170mm, Aluminium

Der S:FLEX Dachhaken aus Aluminium ermöglicht eine sichere Befestigung von Photovoltaikanlagen auf Schrägdächern mit Pfanneneindeckung. Das Bauteil ist für Dachneigungen bis zu 60 Grad ausgelegt und überzeugt durch eine robuste Konstruktion aus der Aluminiumlegierung EN AW-6082 T6.

Flexible Montageeigenschaften

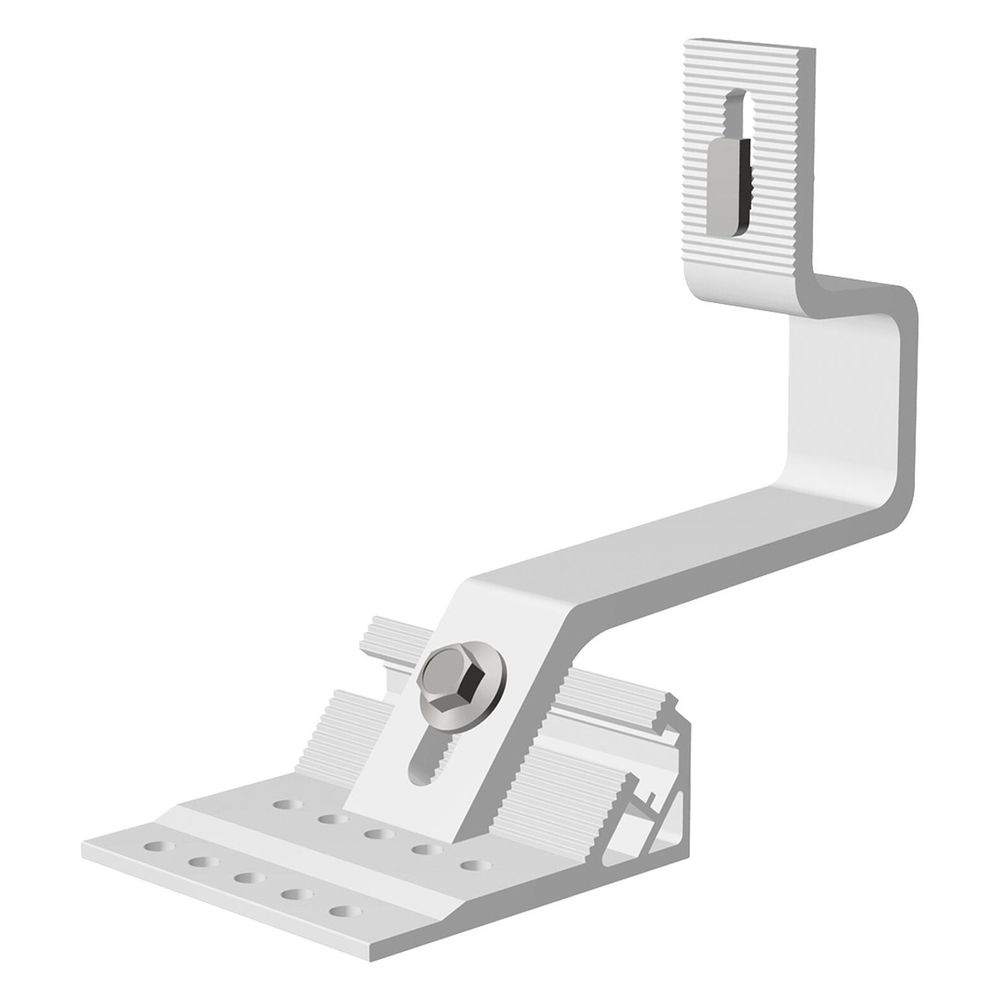

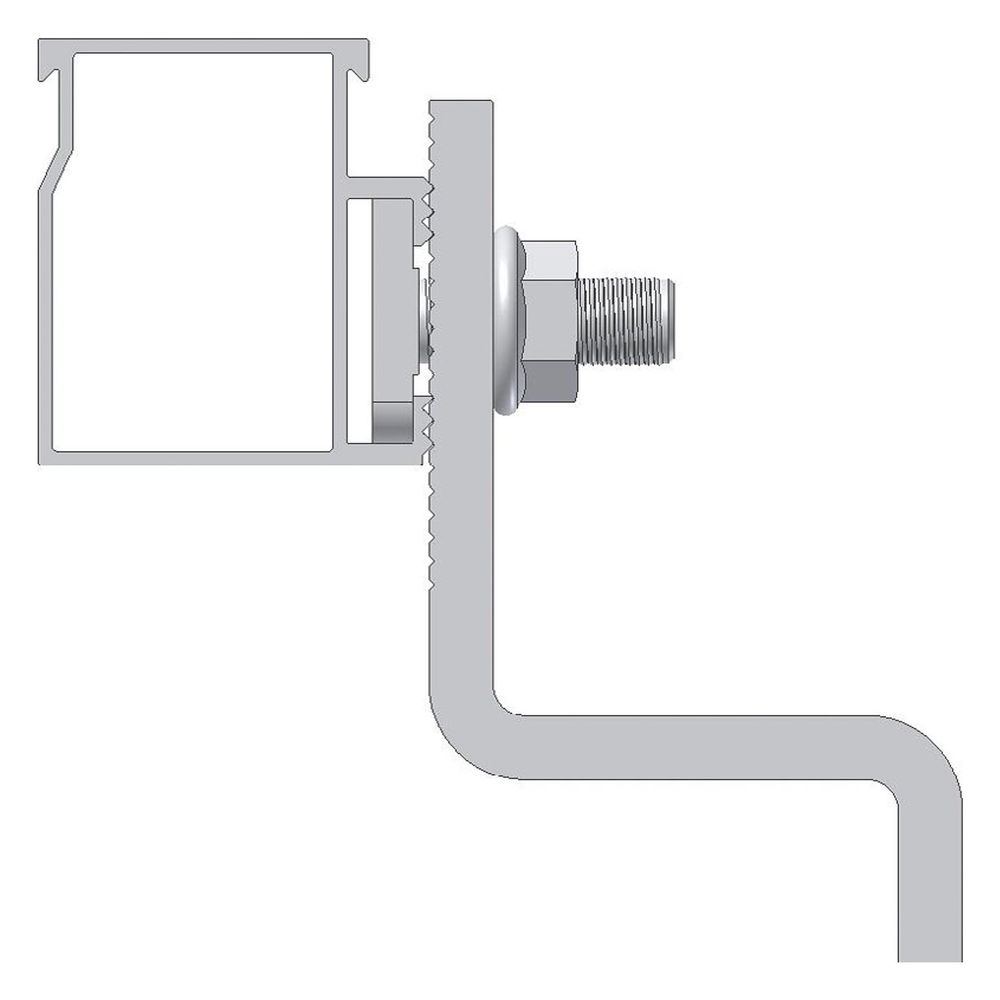

Die Konstruktion bietet eine hohe Anpassungsfähigkeit an unterschiedliche Dachgegebenheiten. Der Haken verfügt über eine Montageplatte und lässt sich sowohl horizontal als auch vertikal ausrichten. Für eine präzise Positionierung bietet das System einen Höhenausgleich im Dachlattenbereich von 45 bis 58 mm sowie einen zusätzlichen Spielraum im Schienenbereich von bis zu 21 mm. Eine seitliche Verstellung von maximal 90 mm unterstützt die exakte Ausrichtung der Unterkonstruktion.

Stabile Verankerung

Die Grundplatte ist mit neun Bohrungen im Abstand von 15 mm versehen, was eine sichere Verankerung durch Verschraubung auf dem Dachstuhl ermöglicht. Das Design ist für die Aufdachmontage optimiert und erfordert keine Dachdurchdringung, wodurch die Integrität der Dacheindeckung erhalten bleibt.

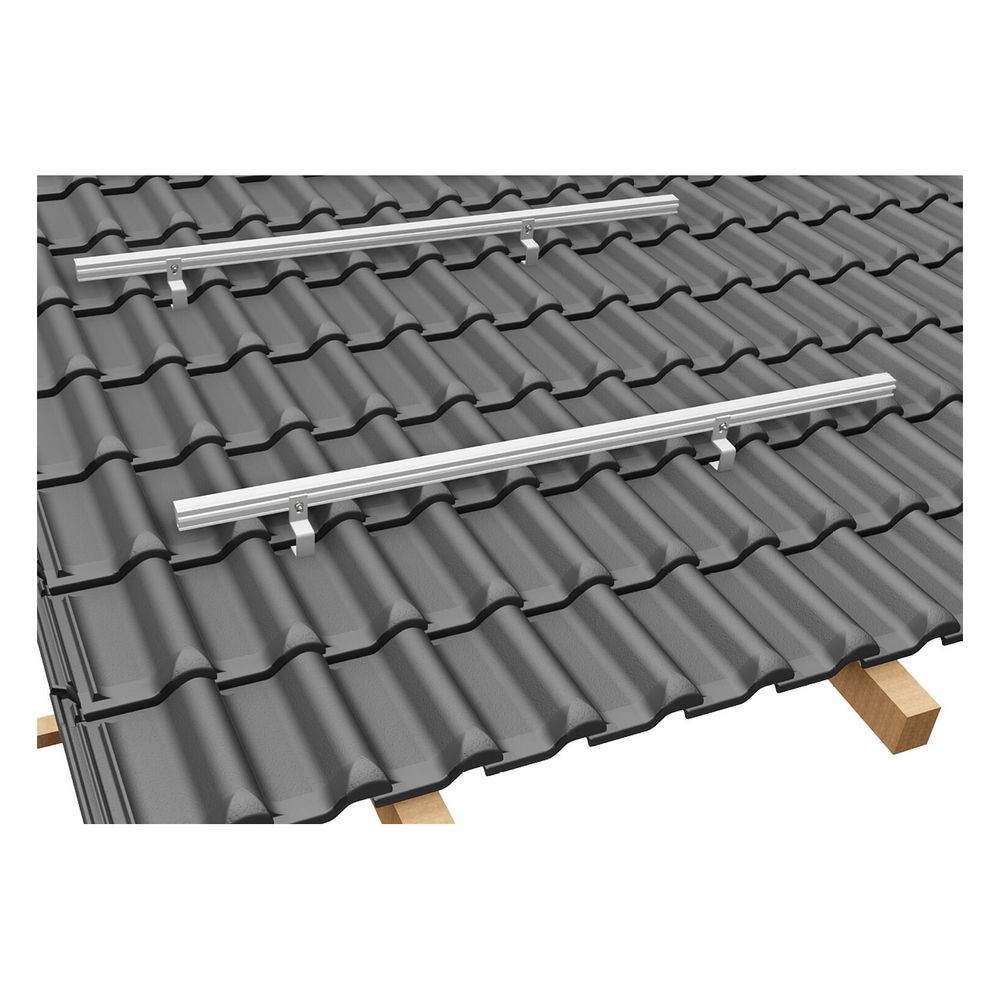

Die Kombination aus verstellbaren Komponenten und der stabilen Aluminiumlegierung sorgt für eine belastbare Basis für Solarmodule. Mit einer Länge von 206 mm und einer Überdeckungslänge von 100 mm bietet der Haken eine solide Auflagefläche. Die einfache Anpassung an Dachneigungen bis 60 Grad macht ihn zu einer effizienten Lösung für die fachgerechte Installation von Photovoltaiksystemen auf Ziegeldächern.

Technische Daten

• Material: Aluminium (EN AW-6082 T6)
• Länge: 206 mm
• Breite Befestigungsplatte: 93 mm
• Höhe: 170 mm
• Gewicht: 0,446 kg
• Max. Dachneigung: 60 °
• Höhenausgleich Dachlattenbereich: 45 - 58 mm
• Höhenausgleich Schienenbereich: 21 mm
• Seitliche Verstellung: 90 mm
• Überdeckungslänge: 100 mm
