Beschreibung

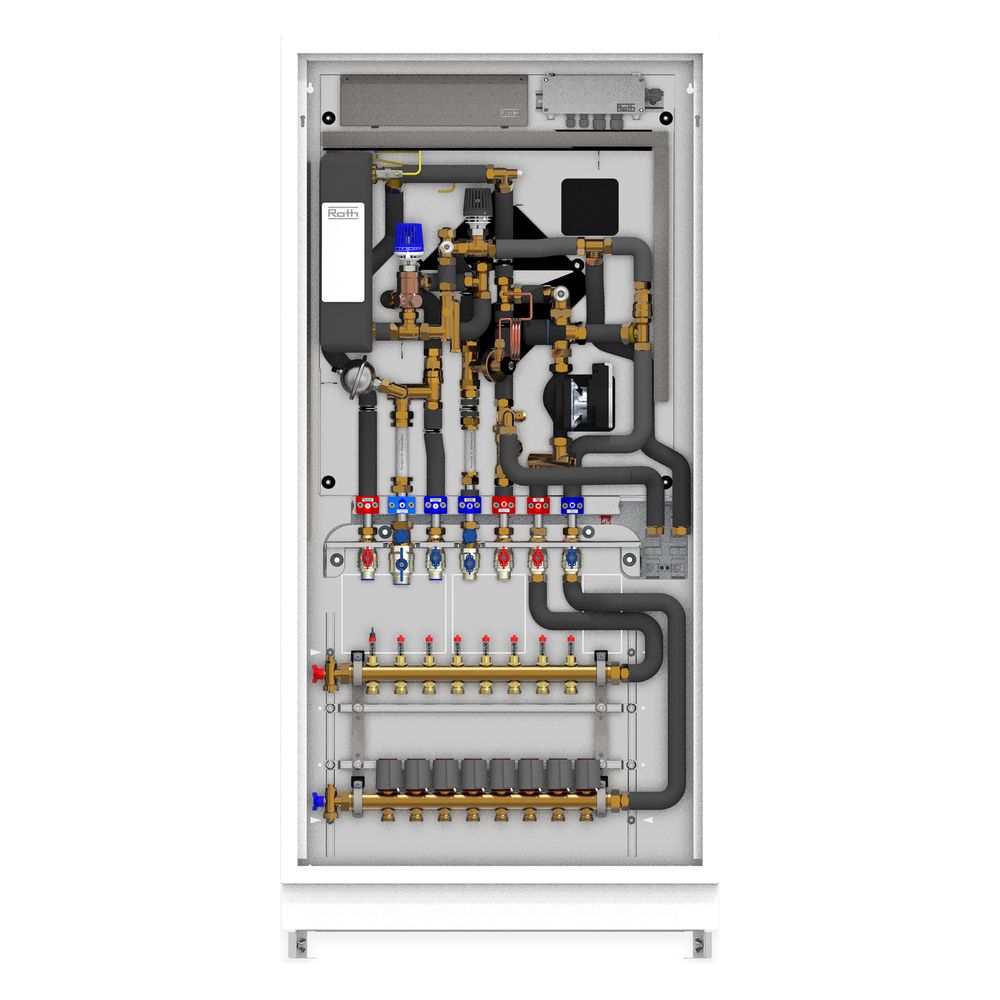

Roth Wohnungsstation FlatConnect BM LT F FH HT, 14L/min, 625x825x144mm, mit Differenzdruckregler
Das Roth Basismodul Frischwasser FlatConnect BM LT F FH HT dient der hygienischen Trinkwassererwärmung und geregelten Wärmeverteilung in Wohnungsstationen. Die Station ist für den Einsatz in Neubauten sowie Modernisierungsprojekten konzipiert und unterstützt effiziente Niedertemperatursysteme, wie sie bei Wärmepumpen, Fernwärme oder Blockheizkraftwerken zum Einsatz kommen. Die Trinkwassererwärmung erfolgt dabei im Durchlaufprinzip.
Hydraulische Regelung und Ausstattung
Das Herzstück bildet ein hydraulisches Regelventil, das eine effiziente Betriebsweise ermöglicht. Zur Ausstattung gehören ein kupfergelöteter Wärmetauscher aus rostfreiem Stahl, ein Differenzdruckregler sowie ein Schmutzfänger. Eine integrierte Warmhaltestufe sorgt für eine schnelle Bereitstellung von warmem Trinkwasser. Zur einfachen Einbindung in Messkonzepte sind Passstücke für Wärmezähler und Kaltwasserzähler bereits vorgesehen. Eine Isolierung ist für den Betrieb vorhanden.
Technische Daten
- Baulänge: 625 mm
- Bauhöhe: 825 mm
- Bautiefe: 144 mm
- Primäre Vorlauftemperatur: 50 - 60 °C
- Sekundäre Vorlauftemperatur: 25 - 47 °C
- Einstellbereich Temperatur heißes Leitungswasser: 45 - 55 °C
- Nenndurchmesser Kaltwasseranschluss: 1 Zoll
- Nenndurchmesser Warmwasseranschluss: 3/4 Zoll
- Nenndurchmesser Heizung: 3/4 Zoll
- Max. Betriebsdruck Trinkwasser: 1000
Die kompakte Wohnungsstation ermöglicht eine präzise Versorgung einer Wohneinheit mit Trinkwasser und Wärme. Durch die Eignung für verschiedene Wärmequellen und die integrierte hydraulische Regelung wird eine effiziente Betriebsweise sichergestellt. Mit den Abmessungen von 625 x 825 x 144 mm und den vorbereiteten Anschlüssen für Zähler ist das Modul für eine fachgerechte Installation in Wohngebäuden optimiert.
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Wohnungsstation |
| Hersteller-Artikelnummer | 1135010264 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135010264 |
| Bauhöhe | 825 |
| Baulänge | 625 |
| Bautiefe | 144 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115073014 |
| Einstellbereich Temperatur heißes Leitungswasser | 45 - 55 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | ja |
| Geeignet für Wärmepumpe | ja |
| Gewicht | 24,7 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Länge Passstück für Kaltwasserzähler | 130 |
| Länge Passstück für Wärmezähler | 110 |
| Material Wärmetauscher | rostfreier Stahl |
| Max Arbeitsdruck primär | 600 |
| Max Arbeitsdruck sekundär | 600 |
| Max Betriebsdruck Trinkwasser | 1000 |
| Max Heizleistung bei 10 Kelvin Temperaturspreizung (Vorlauf zum Rücklauf) | 12 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 50 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 55 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 55 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 65 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 65 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 70 °C Primärvorlauf | 14 |
| Max Warmwasser mit 10 °C Kaltwasser, 50 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Mit Differenzdruckregler | ja |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | ja |
| Mit Passstück für Kaltwasserzähler | ja |
| Mit Passstück für Warmwasserzähler | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Schmutzfänger | ja |
| Mit Sicherheitsventil | nein |
| Mit Tauchrohr | nein |
| Mit Umwälzpumpe | nein |
| Mit Vorrang für Warmwasser | ja |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | nein |
| Nenndurchmesser Heizung | 3/4 Zoll (20) |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 1 Zoll (25) |
| Primäre Vorlauftemperatur | 50 - 60 |
| Regler | hydraulisch |
| Sekundäre Vorlauftemperatur | 25 - 47 |
| Strömungsmengenregler | nein |
| Trinkwasserkonform nach UBA | Ja |
| Trinkwasserleistung | 39 |
| Typenzulassung nach BBR/EKS | nein |
| Warmhaltestufe | ja |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | ja |
| Zapfleistung bei 60 °C, Dauerbetrieb | 14 |
| Zonenventil | nein |
| WEEE-Nr. | DE36796766 |
