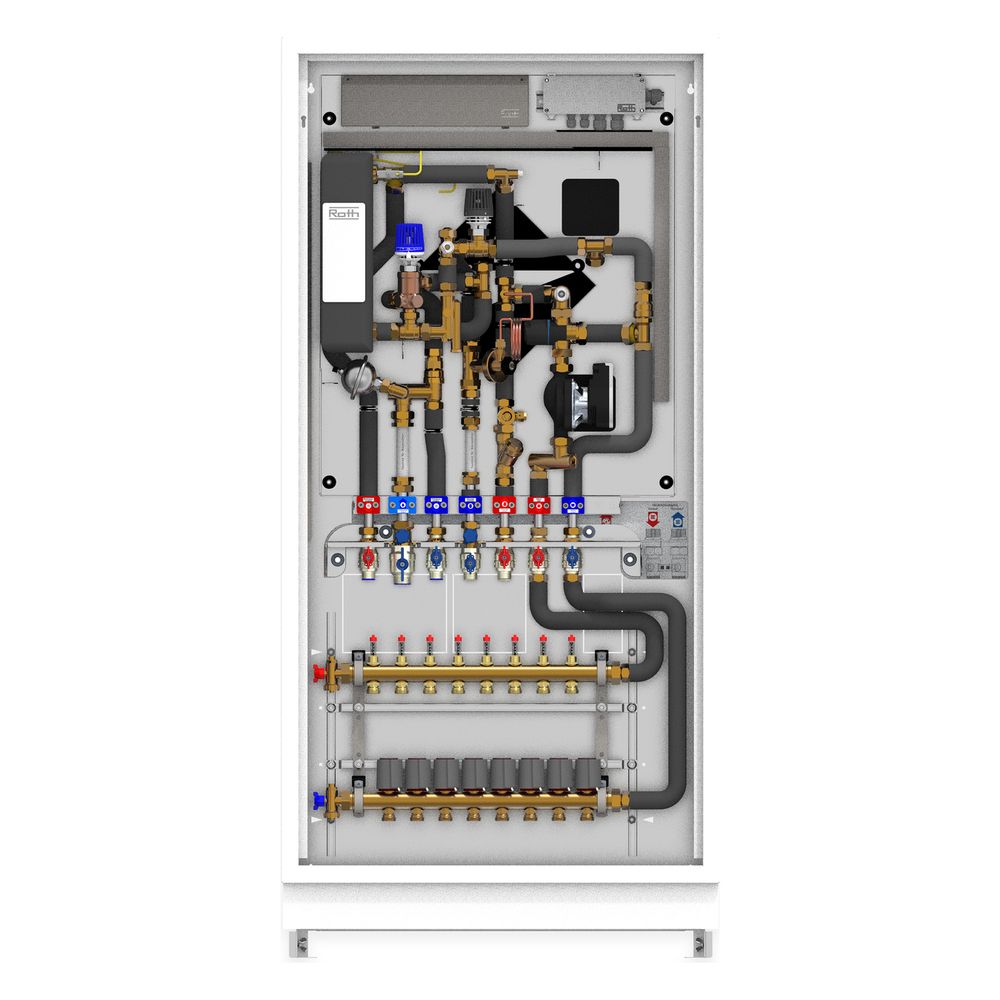

Roth Wohnungsstation FlatConnect BM LT F FH, 14L/min, 625x825x144mm, mit Differenzdruckregler
Das Basismodul FlatConnect BM LT F FH von Roth ermöglicht eine effiziente und hygienische Trinkwassererwärmung im Durchflussprinzip. Die Wohnungsstation ist für den Betrieb mit Wärmepumpen, Fernwärme sowie Blockheizkraftwerken optimiert und bietet eine zuverlässige Warmwasserbereitung bei kompakten Abmessungen.
Funktionsweise und Ausstattung
Die Station verfügt über einen kupfergelöteten Wärmetauscher aus rostfreiem Stahl, der für eine effiziente Wärmeübertragung sorgt. Zur präzisen Steuerung ist ein hydraulischer Regler integriert, der in Kombination mit dem Differenzdruckregler einen stabilen Betrieb sicherstellt. Die Einheit ist bereits mit einer Isolierung ausgestattet, um Wärmeverluste zu minimieren. Für eine einfache Installation und Wartung sind Passstücke für Wärmezähler und Kaltwasserzähler sowie ein Schmutzfänger enthalten.
Einsatzmöglichkeiten
Durch die flexible Auslegung eignet sich das Modul ideal für moderne Heizsysteme. Die Warmhaltestufe und die Vorrangschaltung für die Warmwasserbereitung unterstützen einen hohen Komfort bei der Trinkwasserversorgung. Die Station ist für eine primäre Vorlauftemperatur von 50 bis 60 °C ausgelegt und liefert eine konstante Zapfleistung von 14 Litern pro Minute unter verschiedenen Betriebsbedingungen.
Die robuste Konstruktion und die hochwertige Materialwahl ermöglichen eine langlebige Lösung für die dezentrale Trinkwassererwärmung. Mit einer Trinkwasserleistung von 39 Litern pro Minute und der Eignung für diverse Wärmequellen bietet das System eine flexible Anpassung an unterschiedliche Gebäudeanforderungen. Die kompakte Bauweise mit einer Tiefe von 144 mm erlaubt eine platzsparende Montage in Wohnungen.
Technische Daten
- Baulänge: 625 mm
- Bauhöhe: 825 mm
- Bautiefe: 144 mm
- Trinkwasserleistung: 39 l/min
- Zapfleistung (Dauerbetrieb): 14 l/min
- Max. Betriebsdruck Trinkwasser: 1000 kPa
- Max. Arbeitsdruck primär: 600 kPa
- Max. Arbeitsdruck sekundär: 600 kPa
- Nenndurchmesser Warmwasseranschluss: 3/4 Zoll (20)
- Nenndurchmesser Kaltwasseranschluss: 1 Zoll (25)
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Wohnungsstation |
| Hersteller-Artikelnummer | 1135010263 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135010263 |
| Bauhöhe | 825 |
| Baulänge | 625 |
| Bautiefe | 144 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115073007 |
| Einstellbereich Temperatur heißes Leitungswasser | 45 - 55 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | ja |
| Geeignet für Wärmepumpe | ja |
| Gewicht | 24,2 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Länge Passstück für Kaltwasserzähler | 130 |
| Länge Passstück für Wärmezähler | 110 |
| Material Wärmetauscher | rostfreier Stahl |
| Max Arbeitsdruck primär | 600 |
| Max Arbeitsdruck sekundär | 600 |
| Max Betriebsdruck Trinkwasser | 1000 |
| Max Heizleistung bei 10 Kelvin Temperaturspreizung (Vorlauf zum Rücklauf) | 12 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 50 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 55 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 55 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 65 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 65 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 70 °C Primärvorlauf | 14 |
| Max Warmwasser mit 10 °C Kaltwasser, 50 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Mit Differenzdruckregler | ja |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | ja |
| Mit Passstück für Kaltwasserzähler | ja |
| Mit Passstück für Warmwasserzähler | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Schmutzfänger | ja |
| Mit Sicherheitsventil | nein |
| Mit Tauchrohr | nein |
| Mit Umwälzpumpe | nein |
| Mit Vorrang für Warmwasser | ja |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | nein |
| Nenndurchmesser Heizung | 3/4 Zoll (20) |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 1 Zoll (25) |
| Primäre Vorlauftemperatur | 50 - 60 |
| Regler | hydraulisch |
| Sekundäre Vorlauftemperatur | 25 - 47 |
| Strömungsmengenregler | nein |
| Trinkwasserkonform nach UBA | Ja |
| Trinkwasserleistung | 39 |
| Typenzulassung nach BBR/EKS | nein |
| Warmhaltestufe | ja |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | ja |
| Zapfleistung bei 60 °C, Dauerbetrieb | 14 |
| Zonenventil | nein |
| WEEE-Nr. | DE36796766 |
