Beschreibung

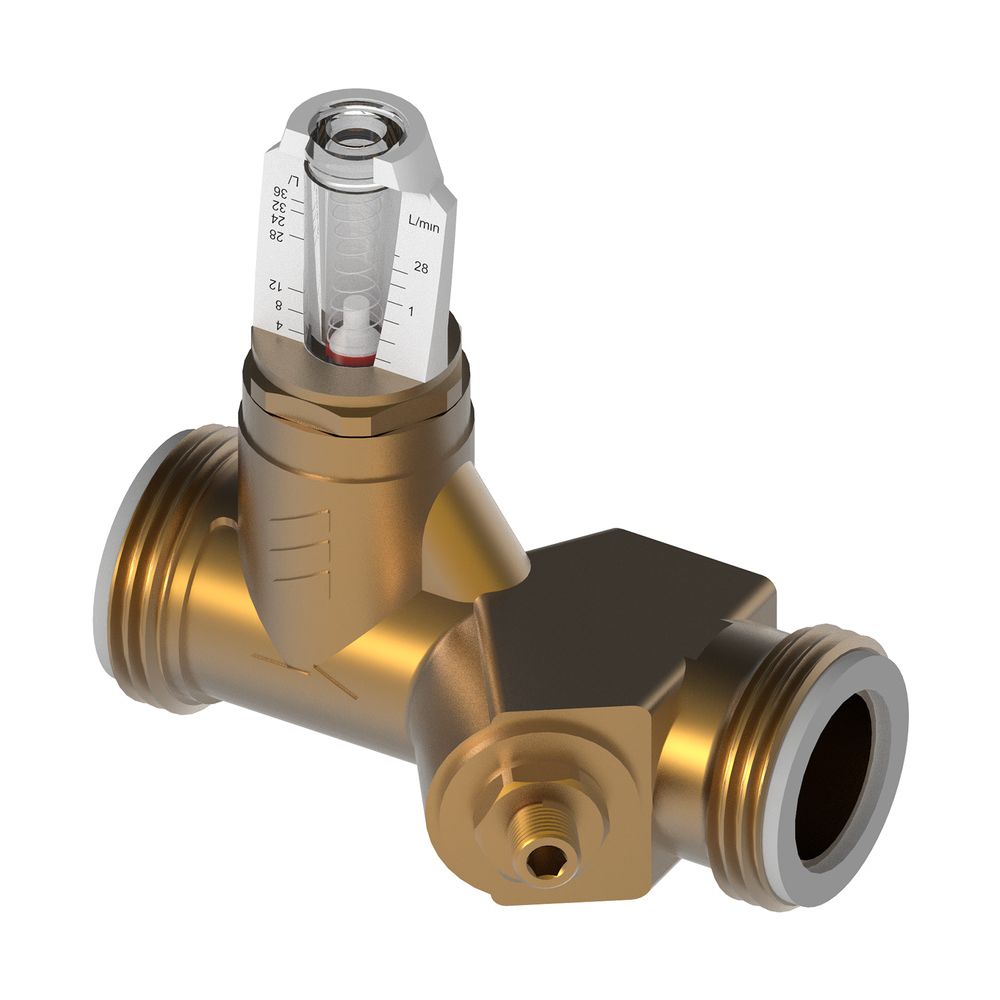

Roth Zonenregulierventil, 4-36l/min, 1, 1135010089
Das Zonenregulierventil von Roth ermöglicht eine präzise Voreinstellung des Durchflussvolumens in Flächenheizungssystemen. Die flachdichtende Ausführung aus Messing ist für den Betrieb mit Wasser und Glykol ausgelegt und unterstützt eine zuverlässige Druckdifferenzregelung.
Material und Anschluss
Das Gehäuse besteht aus Messing der Werkstoffgüte CuZn40Pb2 (CW617N), was eine robuste Anwendung sicherstellt. Das Ventil ist für eine dauerhafte Mediumtemperatur von bis zu 70 °C konzipiert und arbeitet mit einer Druckstufe von PN 6. Die Anbindung erfolgt über ein zylindrisches Außengewinde nach ISO 228-1.
Hydraulische Eigenschaften
Mit einem Kvs-Wert von 3,5 und einem einstellbaren Volumenstrom von 4 bis 36 L/min bietet das Ventil eine exakte Steuerung des Durchflusses in Heizkreisen. Die kompakte Bauweise mit einer Höhe von 85 mm und einer Länge von 90 mm ermöglicht eine effiziente Integration in bestehende Anlagen zur Sicherstellung einer gleichmäßigen Wärmeverteilung.
Technische Daten
- Nenndurchmesser: 1 Zoll (25)
- Kvs-Wert: 3,5
- Volumenstrom: 4 - 36 L/min
- Druckstufe: PN 6
- Material: Messing (CW617N)

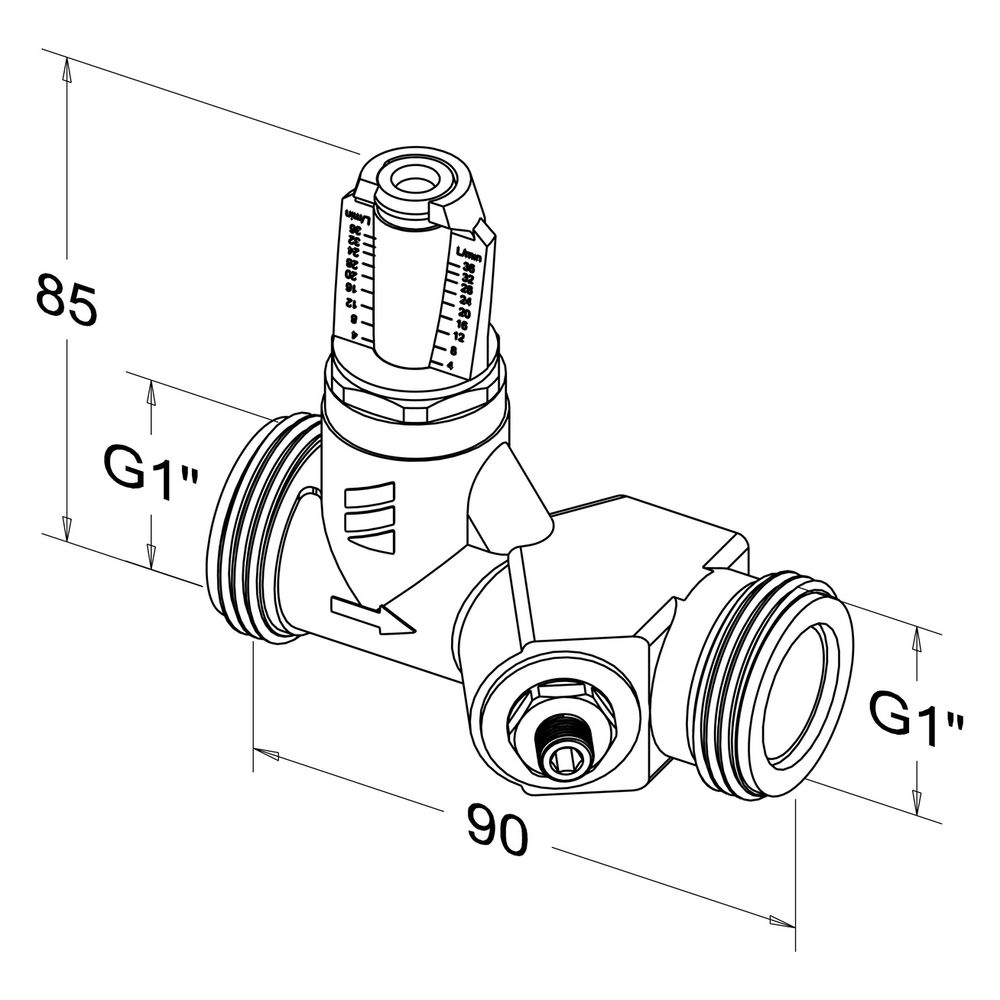

- Bauhöhe: 85 mm
- Länge: 90 mm
- Mediumtemperatur: 70 °C
- Anschluss: Außengewinde BSPP (ISO 228-1)
Das Zonenregulierventil überzeugt durch seine robuste Messing-Konstruktion und die präzise Einstellbarkeit des Volumenstroms von 4 bis 36 L/min. Durch die Druckstufe von PN 6 und die Eignung für Glykol-Gemische ist es eine zuverlässige Komponente für die effiziente Regelung in Flächenheizungssystemen.
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Regelungs-Technik |
| Hersteller-Artikelnummer | 1135010089 |
| Hersteller | Roth |
| Anschlüsse | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Artikelnummer | ROTH-1135010089 |
| Ausführung | Druckdifferenz |
| Bauhöhe | 85 |
| Druckstufe Artikel | PN 6 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115071843 |
| Geeignet für Dampf | nein |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Gase | nein |
| Geeignet für Glykol | ja |
| Geeignet für Stellantrieb | nein |
| Gewicht | 0,5 kg |
| Haftungsübernahmevereinbarung | Ja |
| Kvs-Wert | 3,5 |
| Länge | 90 |
| Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Messnippel | nein |
| Nenndurchmesser | 1 Zoll (25) |
| Volumenstrom | 0,24 - 2,16 |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
| WEEE-Nr. | DE36796766 |
Downloads
Roth Werke GmbH
Am Seerain 2
35232 Dautphetal-Buchenau
Deutschland
35232 Dautphetal-Buchenau
Deutschland
Roth: Tradition und Innovation aus Dautphetal
Die Roth Werke GmbH mit Hauptsitz im hessischen Dautphetal-Buchenau fertigt seit 1947 zukunftsweisende Gebäude- und Kunststofftechnik auf höchstem Niveau. Das in dritter Generation geführte Familienunternehmen verbindet bei seiner Produktion „Made in Germany“ tief verwurzelte Tradition mit modernster Fertigungstechnologie. Durch das zertifizierte EMAS-Umweltprogramm und eine ressourcenschonende Herstellung steht die Marke für kompromisslose Nachhaltigkeit in der Haus- und Sanitärtechnik. Fachhandwerker und Endkunden weltweit vertrauen auf die langlebigen Systemlösungen, die höchste Energieeffizienz und erstklassigen Wohnkomfort garantieren.
Das umfangreiche Sortiment umfasst hocheffiziente Flächen-Heiz- und Kühlsysteme wie das Roth Original-Tacker-System und das innovative Frässystem für Sanierungen ohne Aufbauhöhe. Perfekt ergänzt wird dies durch langlebige Systemrohre wie das DUOPEX S5 mit 5-Schichten-CoEx-Technology sowie durch DVGW-zertifizierte Rohr-Installationssysteme mit PPSU- und bleifreien Messing-Fittings samt sicherem Roth PressCheck. Neben leistungsstarken ThermoAura Wärmepumpen und ressourcenschonenden Speichersystemen bietet der Hersteller zudem elegante Glasduschen der Serien Alina und Cariba. Von der hygienischen Trinkwasserinstallation bis zur verlässlichen Systemgewährleistung liefert Roth alle Komponenten perfekt aufeinander abgestimmt aus einer Hand.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
