Beschreibung

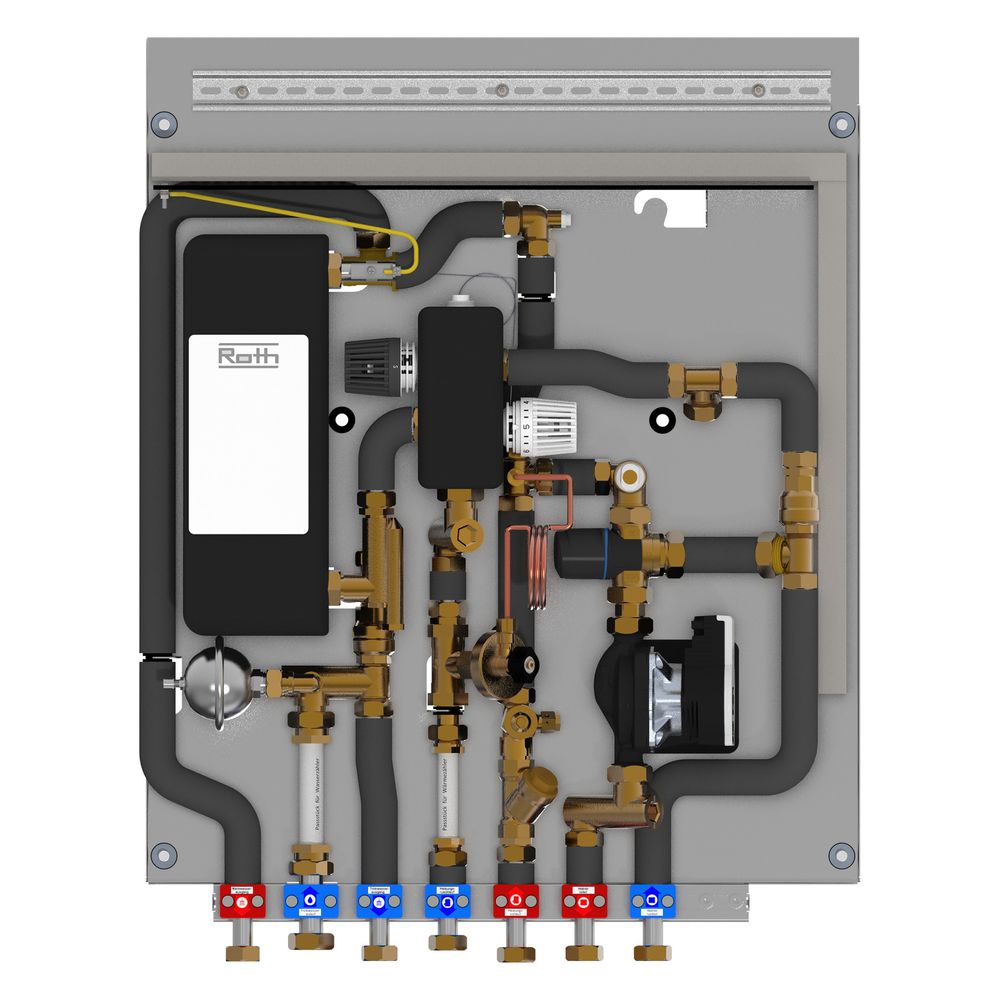

Roth Wohnungsstation FlatConnect BM 15 F FH, 12kW, 15L/min, 625x825x125mm, mit Hocheffizienzpumpe
Das Roth Basismodul FlatConnect BM 15 F FH dient der dezentralen Trinkwassererwärmung und Wärmeverteilung in Wohnungen. Die hydraulisch geregelte Wohnungsstation arbeitet nach dem Durchlaufprinzip und eignet sich für den Einsatz in Mehrfamilienhäusern, sowohl im Neubau als auch bei Modernisierungsvorhaben. Das System ist für den Betrieb mit Fernwärme, Solarheizung sowie Blockheizkraftwerken ausgelegt.
Aufbau und Ausstattung
Die Station ist mit einem kupfergelöteten Wärmetauscher aus rostfreiem Stahl ausgestattet, der eine effiziente Wärmeübertragung sicherstellt. Zur präzisen Steuerung tragen ein Differenzdruckregler sowie eine integrierte Hocheffizienzpumpe bei. Eine Warmhaltestufe unterstützt die Betriebsbereitschaft. Die Einheit verfügt über eine Isolierung sowie einen Schmutzfänger zum Schutz der Komponenten. Für die einfache Einbindung in das Messkonzept sind Passstücke für Wärmezähler und Kaltwasserzähler bereits vorgesehen.
Technische Daten
- Baulänge: 625 mm
- Bauhöhe: 825 mm
- Bautiefe: 116 mm
- Zapfleistung: 15 l/min
- Max. Heizleistung: 12 kW
- Primäre Vorlauftemperatur: 60 - 75 °C
- Einstellbereich Warmwasser: 45 - 60 °C
- Max. Betriebsdruck Trinkwasser: 1000 kPa
- Max. Arbeitsdruck primär/sekundär: 600 kPa
- Anschlussgröße Heizung/Zufuhr/Rücklauf: 3/4 Zoll
Durch die Kombination aus robuster hydraulischer Regelung und effizienter Wärmeverteilung ermöglicht das Modul eine zuverlässige Versorgung. Mit einer Zapfleistung von 15 Litern pro Minute im Dauerbetrieb und einer Heizleistung von 12 kW deckt die Station den Bedarf moderner Wohneinheiten ab. Die kompakte Bauweise und die Eignung für verschiedene Wärmequellen machen das System zu einer flexiblen Lösung für die effiziente Haustechnik.
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Wohnungsstation |
| Hersteller-Artikelnummer | 1135009213 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135009213 |
| Bauhöhe | 825 |
| Baulänge | 625 |
| Bautiefe | 116 |
| DVGW-Siegel für Gas | nein |
| EAN-13 | 4037115062865 |
| Einstellbereich Temperatur heißes Leitungswasser | 45 - 60 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | ja |
| Geeignet für Wärmepumpe | nein |
| Gewicht | 22,75 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Länge Passstück für Kaltwasserzähler | 130 |
| Länge Passstück für Wärmezähler | 110 |
| Material Wärmetauscher | rostfreier Stahl |
| Max Arbeitsdruck primär | 600 |
| Max Arbeitsdruck sekundär | 600 |
| Max Betriebsdruck Trinkwasser | 1000 |
| Max Heizleistung bei 10 Kelvin Temperaturspreizung (Vorlauf zum Rücklauf) | 12 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 60 °C Primärvorlauf | 15 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 65 °C Primärvorlauf | 15 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 70 °C Primärvorlauf | 15 |
| Max Warmwasser bei 10 °C Kaltwasser, 60 °C Warmwasser und 75 °C Primärvorlauf | 15 |
| Mit Differenzdruckregler | ja |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | ja |
| Mit Passstück für Kaltwasserzähler | ja |
| Mit Passstück für Warmwasserzähler | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Schmutzfänger | ja |
| Mit Sicherheitsventil | nein |
| Mit Tauchrohr | nein |
| Mit Umwälzpumpe | ja |
| Mit Vorrang für Warmwasser | ja |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | nein |
| Nenndurchmesser Heizung | 3/4 Zoll (20) |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Rücklauf | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 3/4 Zoll (20) |
| Primäre Drückdifferenz | 40 - 60 |
| Primäre Vorlauftemperatur | 60 - 75 |
| Regler | hydraulisch |
| Sekundäre Vorlauftemperatur | 25 - 47 |
| Strömungsmengenregler | nein |
| Trinkwasserkonform nach UBA | Ja |
| Trinkwasserleistung | 44 |
| Warmhaltestufe | ja |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | ja |
| Zapfleistung bei 60 °C, Dauerbetrieb | 15 |
| Zonenventil | nein |
| WEEE-Nr. | DE36796766 |
