Beschreibung

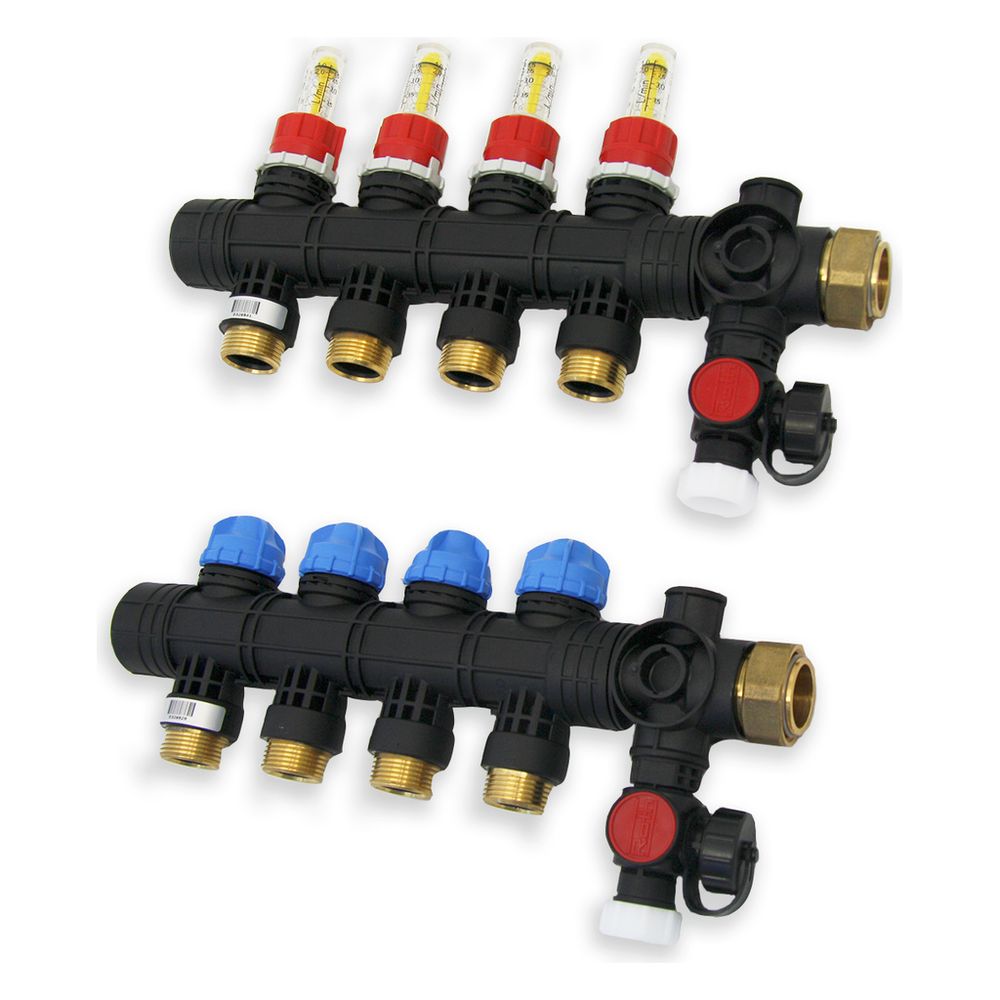

Roth Heizkreisverteiler Kunststoff, 6 Gruppen, G 1" IG, 402x327x80mm, 1135008011
Dieser Heizkreisverteiler aus Kunststoff ermöglicht eine effiziente Wärmeverteilung in Flächenheizungssystemen. Mit sechs Heizkreisen und einer integrierten Durchflussanzeige bietet das System eine präzise Kontrolle für ein optimales Raumklima.
Funktionalität und Aufbau
Die Konstruktion ist für den Einsatz in Flächenheizungssystemen konzipiert. Der Verteiler verfügt über sechs sekundäre Abgänge mit Eurokonus-Anschluss, die eine einfache Anbindung der Heizkreise ermöglichen. Zur Inbetriebnahme und Wartung ist das System mit einem Füll- und Entleerungshahn sowie einer Entlüftung ausgestattet. Die Heizkreise sind bei Bedarf verschließbar, was eine flexible Steuerung der einzelnen Zonen unterstützt. Dank der Durchflussanzeige lässt sich der hydraulische Abgleich statisch vornehmen.
Vielseitige Einsatzmöglichkeiten
Das System ist für einen maximalen Arbeitsdruck von 6 bar ausgelegt und für eine Dauerbetriebstemperatur von bis zu 70 °C geeignet. Neben der klassischen Heizfunktion ist der Verteiler auch für Kühlanwendungen einsetzbar. Die primäre Anschlussseite ist flexibel links oder rechts montierbar und nutzt ein zylindrisches Innengewinde in der Nennweite 1 Zoll. Die Erweiterbarkeit des Systems erlaubt eine Anpassung an spezifische Anforderungen vor Ort.
Technische Daten
- Anzahl Heizkreise: 6
- Material: Kunststoff
- Anschluss Primärseite: 1 Zoll Innengewinde
- Anschluss Sekundärseite: 3/4 Zoll Eurokonus
- Max. Arbeitsdruck: 6 bar
- Max. Mediumtemperatur: 70 °C
- Baulänge: 402 mm
- Bauhöhe: 327 mm
- Bautiefe: 80 mm
Durch die Kombination aus langlebigem Kunststoff und präziser Durchflussanzeige stellt dieser Verteiler eine zuverlässige Lösung für die effiziente Wärmeverteilung dar. Mit sechs Heizkreisen, einer Eignung für Kühlprozesse und einem maximalen Arbeitsdruck von 6 bar bietet das System die notwendige Flexibilität für moderne Flächenheizungen. Die variablen Anschlussmöglichkeiten erleichtern die Installation in unterschiedlichen Einbausituationen.
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Platte/Klips/Verteiler |
| Hersteller-Artikelnummer | 1135008011 |
| Hersteller | Roth |
| Anschlussart Primärseite | 2-rohrig |
| Anzahl der Gruppen sekundär | 6 |
| Artikelnummer | ROTH-1135008011 |
| Bauhöhe | 327 |
| Baulänge | 402 |
| Bautiefe | 80 |
| Durchflussleistung | 0 - 300 |
| EAN-13 | 4037115055935 |
| Erweiterbar | ja |
| Geeignet für Kühlen | ja |
| Gewicht | 2,79 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hydraulischer Abgleich | statisch |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Durchflussanzeige | ja |
| Mit Entlüftung | ja |
| Mit Füll- und Entleerungshahn | ja |
| Mit Keramikventil | nein |
| Mit Manometer | nein |
| Mit Mischventil | nein |
| Mit Regler | nein |
| Mit Rückschlagklappe | nein |
| Mit Temperaturbegrenzung | nein |
| Mit thermischem Stellantrieb | nein |
| Mit Thermometer | nein |
| Mit Umbau | ja |
| Mit Umwälzpumpe | nein |
| Mit Ventilen am Primäranschluss | nein |
| Mit Wandbefestigungsbügel | ja |
| Multi-Zonen-Verteiler | nein |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser sekundär | 3/4 Zoll (20) |
| Position primärer Anschluss | links/rechts |
| Primärer Anschluss | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Sekundärer Anschluss | Eurokonus standardlos |
| Temperatue measurement Rücklauf | ohne |
| Temperaturmessung Zufuhr | ohne |
| Verschließbare Heizkreise | ja |
| Volumenstrommessung | ohne |
| Werkstoff | Kunststoff |
| WEEE-Nr. | DE36796766 |
