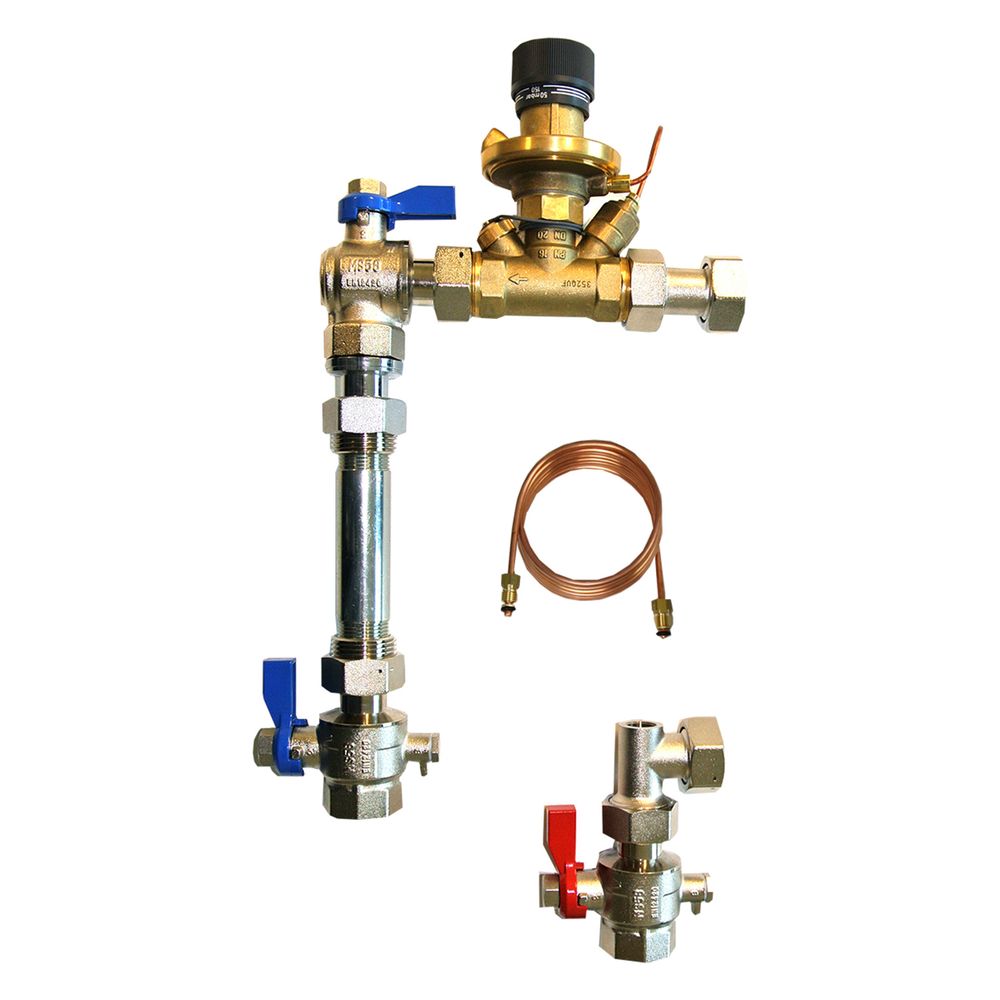

Roth Differenzdruckregler WMZ-Einbau-Set senkrecht, 1", 1135007438
Diese Anschlusseinheit von Roth ermöglicht die Integration eines Wärmemengenzählers in senkrecht installierte Flächenheizungssysteme. Das Set umfasst einen integrierten Differenzdruckregler sowie Absperrhähne für eine effiziente hydraulische Einbindung.
Differenzdruckregelung und Wärmemengenzählung
Der integrierte Differenzdruckregler vom Typ Hycocon DTZ sorgt für konstante Druckverhältnisse im Heizkreisverteiler. Die Sollwerteinstellung erfolgt stufenlos im Bereich von 50 bis 300 mbar. Für die Aufnahme eines Wärmemengenzählers ist ein Passstück enthalten, das sowohl 130 mm als auch 110 mm Baulängen unterstützt. Zwei Kugelhähne mit Aufnahmen für direkt eintauchende Temperaturfühler ermöglichen eine präzise Erfassung der Messwerte.
Montagehinweise
Die Einheit ist für die senkrechte Montage konzipiert. Bei der Installation an einem 1-Zoll-Heizkreisverteiler ist die Anordnung der Verteilerstämme anzupassen, sodass der Rücklaufstamm oben und der Vorlaufstamm unten positioniert ist. Die Schnittstellen für die Temperaturfühler sind für eine direkte Tauchung mit M 10 x 1 Außengewinde ausgelegt.
Technische Daten
- Gewindemaß: 1 Zoll
- Regelbereich: 50 - 300 mbar

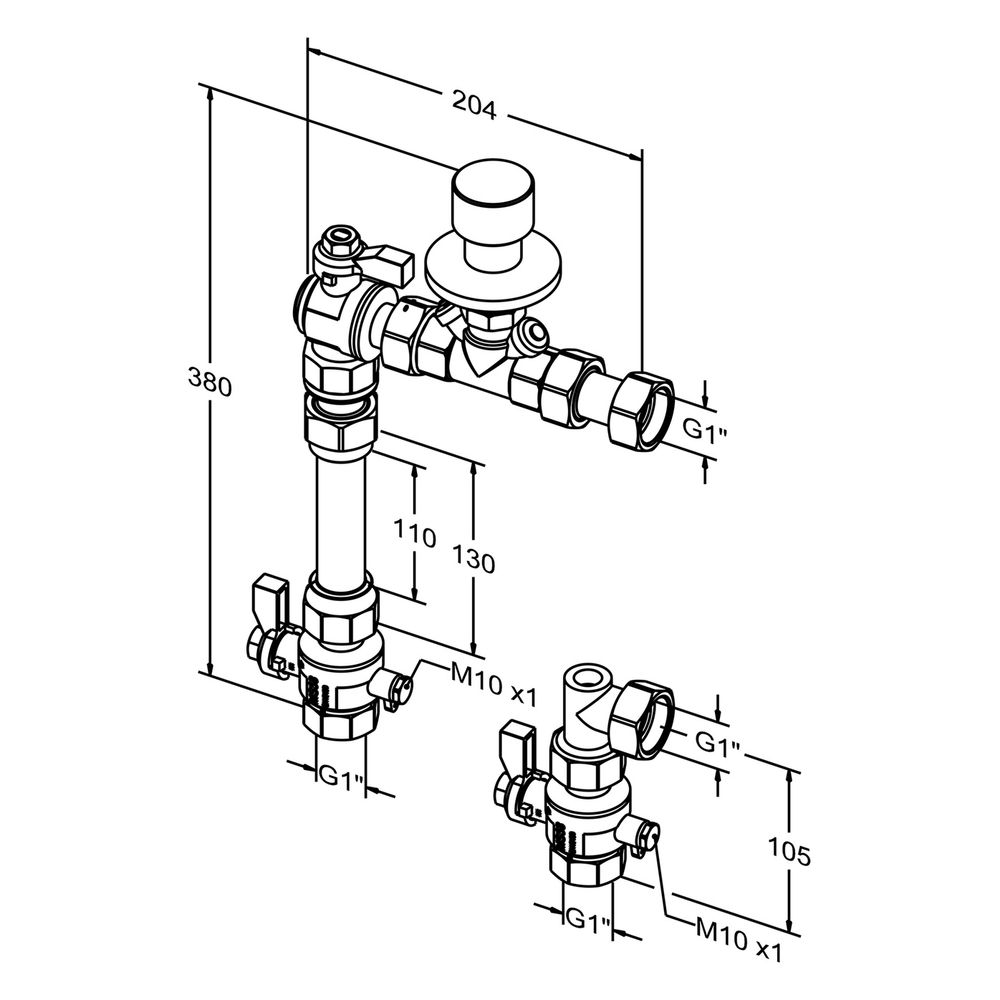

- Passstück für Wärmemengenzähler: 130 mm (1 Zoll) / 110 mm (3/4 Zoll)
- Temperaturfühler-Schnittstelle: M 10 x 1 Außengewinde
- Montageausrichtung: Senkrecht
Die Anschlusseinheit bietet eine zuverlässige Lösung für die regeltechnische Einbindung und präzise Wärmemengenerfassung in Flächenheizungssystemen. Mit dem integrierten Differenzdruckregler, der einen Einstellbereich von 50 bis 300 mbar abdeckt, und den flexiblen Anschlussmöglichkeiten für Zähler und Temperaturfühler unterstützt das System eine stabile hydraulische Betriebsweise.
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Regelungs-Technik |
| Hersteller-Artikelnummer | 1135007438 |
| Hersteller | Roth |
| Art des Zubehörs/Ersatzteils | Anschlussset Wärmemengenzähler |
| Artikelnummer | ROTH-1135007438 |
| EAN-13 | 4037115083150 |
| Ersatzteil | nein |
| Gewicht | 3,7 kg |
| Gewindemaß | 1 Zoll |
| Haftungsübernahmevereinbarung | Ja |
| Zubehör | ja |
| WEEE-Nr. | DE36796766 |
