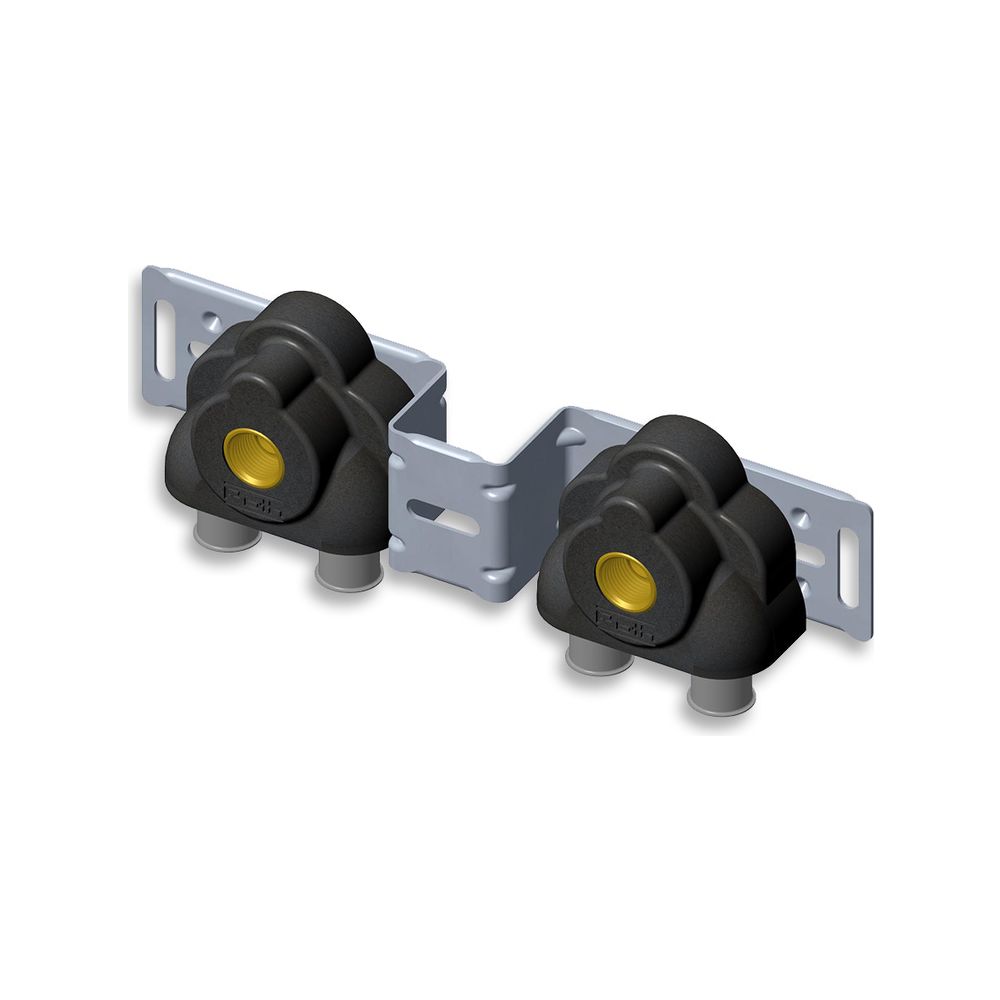

Roth U-Wandscheibenset Typ A/SE 17mm x 1/2" IG, 153mm, Messing, 1135007333
Das Roth U-Wandscheibenset dient der sicheren Anbindung von Rohrleitungen in der Sanitärinstallation. Die als Doppelbrücke ausgeführte Einheit aus Messing ist für einen Rohraußendurchmesser von 17 mm ausgelegt und verfügt über ein Stichmaß von 153 mm.
Robuste Konstruktion für die Installation
Die Wandscheibe besteht aus Messing der Werkstoffgüte CuZn21Si3P und ist für den Einsatz in Wasserleitungssystemen konzipiert. Die Ausführung als Doppelbrücke mit integrierter thermischer Isolierung und Schallschutz-Set unterstützt eine fachgerechte Montage. Das System ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt und für Mediumtemperaturen im Dauerbetrieb von 5 bis 70 °C geeignet.
Die Kombination aus der stabilen Stahl-Montageprofil-Konstruktion und der Pressmuffen-Anschlusstechnik ermöglicht eine zuverlässige Integration in das Rohrleitungssystem. Durch das DVGW-Prüfsiegel für Wasser ist die Eignung für Trinkwasserinstallationen gegeben. Mit einem Stichmaß von 153 mm und einem Gewindemaß von 1/2 Zoll bietet das Set eine präzise Passform für Armaturenanschlüsse.
Technische Daten

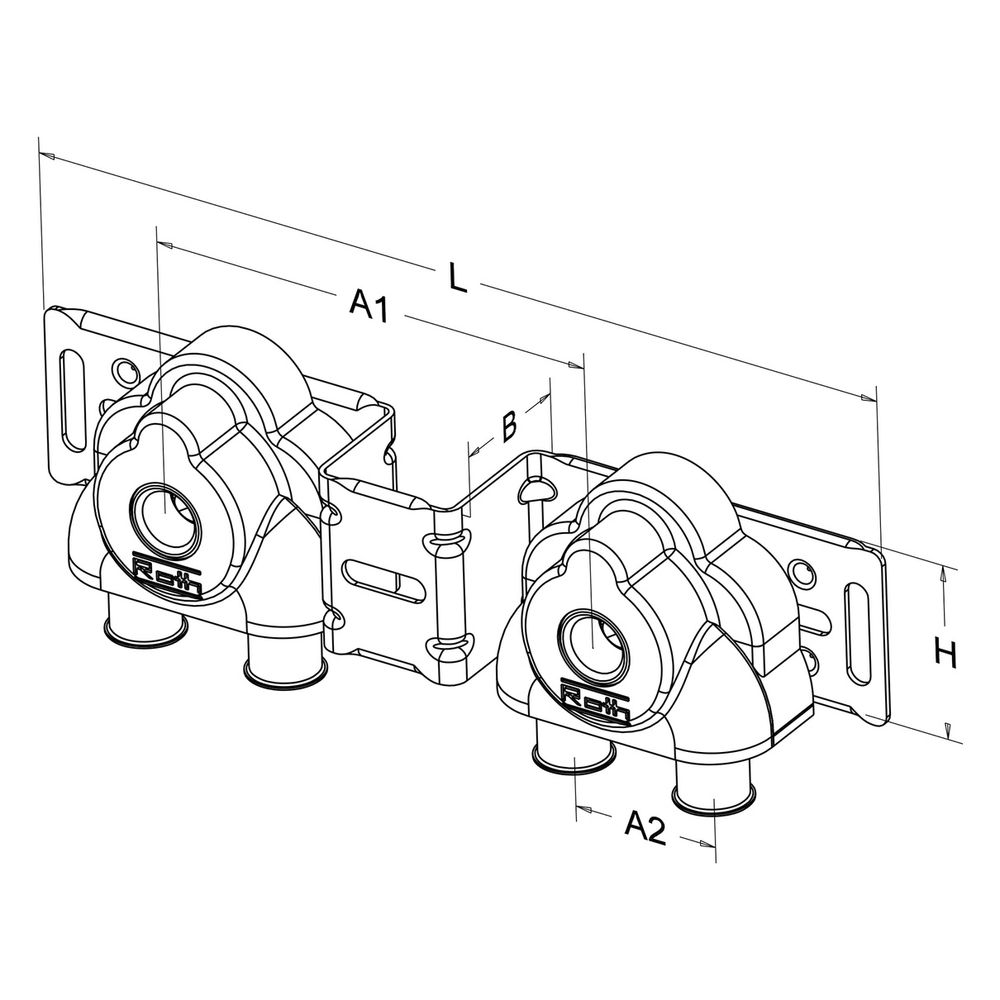

- Stichmaß: 153 mm
- Rohraußendurchmesser: 17 mm
- Gewindemaß Armatur: 1/2 Zoll
- Max. Arbeitsdruck: 10 bar
- Mediumtemperatur: 5 - 70 °C
- Werkstoff Gehäuse: Messing (CuZn21Si3P)
- Ausführung: Doppelbrücke
- Baulänge: 300 mm
- Bauhöhe: 60 mm
- Bautiefe: 45 mm
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1135007333 |
| Hersteller | Roth |
| Abstand Mitte zu Mitte | 153 |
| Anschluss | Pressmuffe |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 26 |
| Artikelnummer | ROTH-1135007333 |
| Ausführung | Doppelbrücke |
| Bauhöhe | 60 |
| Baulänge | 300 |
| Bautiefe | 45 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115037023 |
| Gewicht | 0,874 kg |
| Gewindemaß Armatur | 1/2 Zoll |
| Haftungsübernahmevereinbarung | Ja |
| KOMO-Prüfsiegel | ja |
| Konform NF 545 | nein |
| Konturcode | HR |
| Länge Anschluss 1 | 83 |
| Länge Anschluss 2 | 83 |
| Material Montageprofil | Stahl |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Schallschutz-Set | ja |
| Mit Schutzkappe | nein |
| Mit thermischer Isolierung | ja |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss | DN 12 |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser Anschluss | 17 |
| Systemgebunden | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte des Gehäuses | CuZn21Si3P (CC768S) |
| WEEE-Nr. | DE36796766 |
