Beschreibung

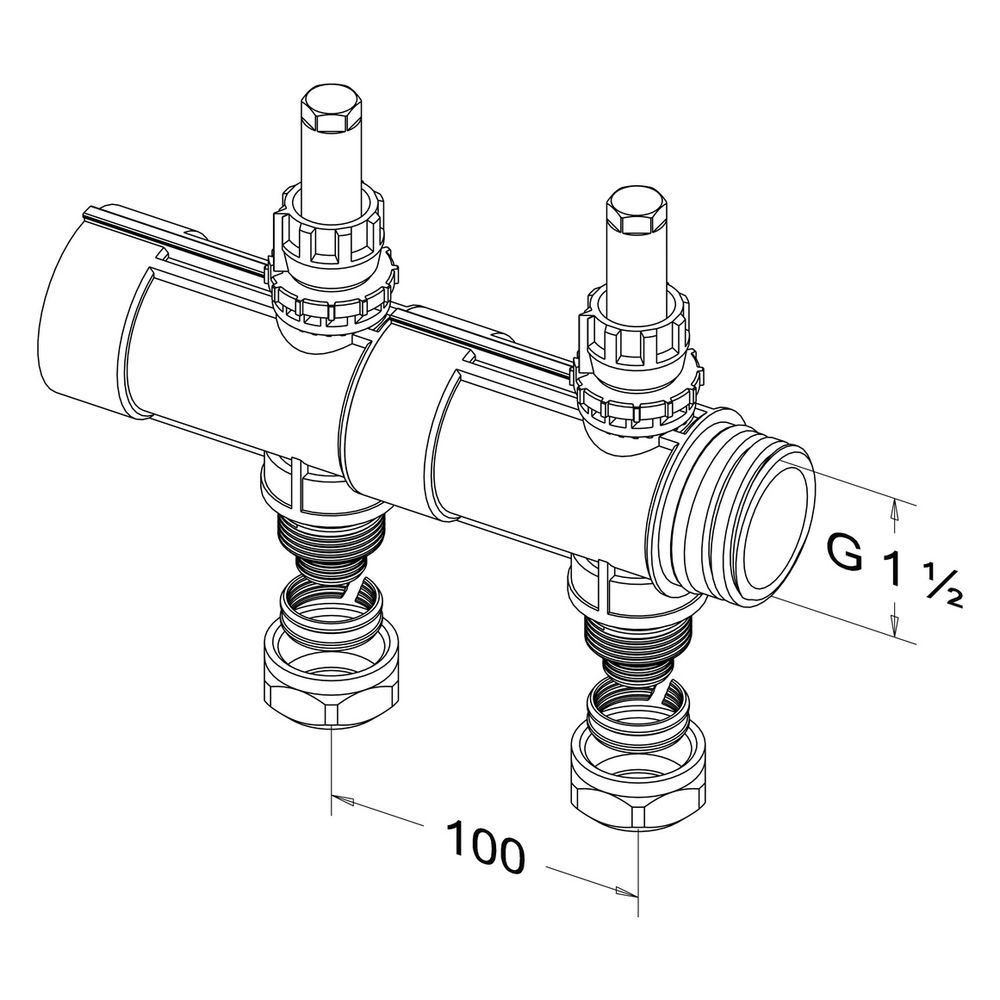

Roth Industrieverteiler Kunststoff, 2 Gruppen, mit Durchflussanzeige, G 1 1/2" x 25mm, 310mm
Dieser Industrieverteiler aus Kunststoff (PA 66) ermöglicht eine effiziente Steuerung von Flächenheizungssystemen in industriellen Anwendungen. Das System ist für den Betrieb in Heiz- sowie Kühlsystemen ausgelegt und bietet durch seine modulare Bauweise eine hohe Flexibilität bei der Installation.
Funktionalität und Aufbau
Der Verteiler ist mit einer integrierten Durchflussanzeige ausgestattet, die eine präzise Überwachung der Durchflussmengen ermöglicht. Die sekundären Anschlüsse sind für Systemrohre mit einem Außendurchmesser von 25 mm mittels Klemmringverbindung konzipiert. Zur einfachen Montage ist das System mit einem Wandbefestigungsbügel sowie einem Füll- und Entleerungshahn ausgestattet. Die Heizkreise sind einzeln absperrbar, was eine flexible Anpassung an die Anforderungen vor Ort unterstützt.
Erweiterbarkeit und Anschluss
Das System ist modular erweiterbar und kann um bis zu 18 zusätzliche Heizkreise ergänzt werden. Der primäre Anschluss erfolgt über ein zylindrisches Innengewinde (Rp 1 1/2 Zoll), wobei die Anschlussmöglichkeit wahlweise links oder rechts besteht. Die robuste Konstruktion ist für einen maximalen Arbeitsdruck von 6 bar und eine Mediumtemperatur im Dauerbetrieb von bis zu 70 °C ausgelegt.
Die Kombination aus hochwertigem Kunststoff und der Möglichkeit zur statischen hydraulischen Einregulierung sorgt für einen zuverlässigen Betrieb. Mit zwei Heizkreisen, einer Durchflussanzeige und der Option zur Erweiterung auf insgesamt 20 Kreise bietet der Verteiler eine skalierbare Lösung für industrielle Flächenheizungen. Die Auslegung für Heiz- und Kühlmedien bei einem Arbeitsdruck von 6 bar unterstreicht die Vielseitigkeit dieses Systems.
Technische Daten
- Anzahl Heizkreise: 2
- Nenndurchmesser primär: 1 1/2 Zoll
- Rohraußendurchmesser sekundär: 25 mm
- Durchflussleistung: 240 - 1200 L/min
- Max. Arbeitsdruck: 6 bar
- Max. Mediumtemperatur: 70 °C
- Baulänge: 310 mm
- Bauhöhe: 170 mm
- Bautiefe: 50 mm
- Werkstoff: Kunststoff
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Industriefläche |
| Hersteller-Artikelnummer | 1135007693 |
| Hersteller | Roth |
| Anschlussart Primärseite | 2-rohrig |
| Anzahl der Gruppen sekundär | 2 |
| Artikelnummer | ROTH-1135007693 |
| Bauhöhe | 170 |
| Baulänge | 310 |
| Bautiefe | 50 |
| Durchflussleistung | 240 - 1200 |
| EAN-13 | 4037115046452 |
| Erweiterbar | ja |
| Geeignet für Kühlen | ja |
| Gewicht | 1,56 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hydraulischer Abgleich | statisch |
| Max Anzahl zusätzlicher Heizkreise | 18 |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Durchflussanzeige | ja |
| Mit Entlüftung | ja |
| Mit Füll- und Entleerungshahn | ja |
| Mit Keramikventil | nein |
| Mit Manometer | nein |
| Mit Mischventil | nein |
| Mit Regler | nein |
| Mit Rückschlagklappe | nein |
| Mit Temperaturbegrenzung | nein |
| Mit thermischem Stellantrieb | nein |
| Mit Thermometer | nein |
| Mit Umbau | ja |
| Mit Umwälzpumpe | nein |
| Mit Ventilen am Primäranschluss | nein |
| Mit Wandbefestigungsbügel | ja |
| Multi-Zonen-Verteiler | nein |
| Nenndurchmesser primär | 1 1/2 Zoll (40) |
| Position primärer Anschluss | links/rechts |
| Primärer Anschluss | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Rohraußendurchmesser sekundär | 25 |
| Sekundärer Anschluss | Klemmring |
| Temperatue measurement Rücklauf | ohne |
| Temperaturmessung Zufuhr | ohne |
| Verschließbare Heizkreise | ja |
| Volumenstrommessung | ohne |
| Werkstoff | Kunststoff |
| WEEE-Nr. | DE36796766 |
