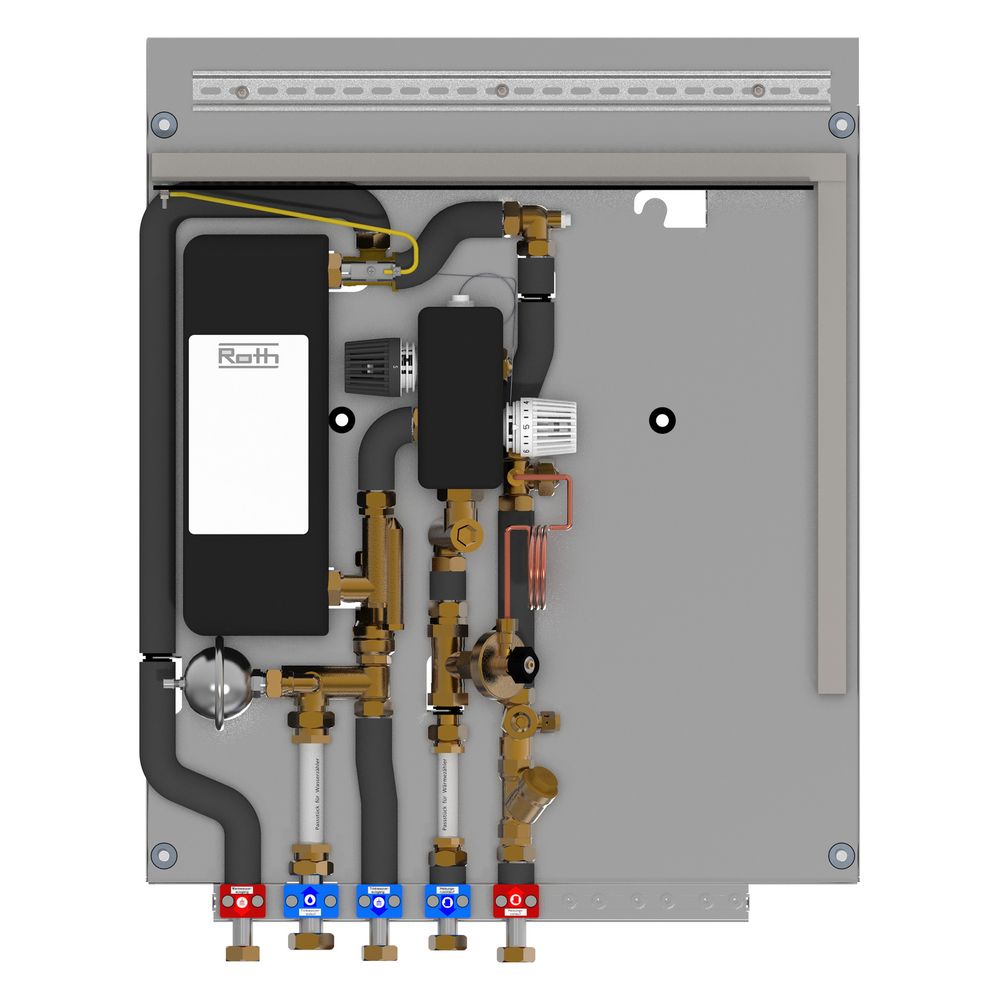

Roth Wohnungsstation FlatConnect BM 20 F, 20L/min, 625x825x125mm, mit hydraulischem Regler
Das Roth Basismodul FlatConnect BM 20 F dient der dezentralen Trinkwassererwärmung und Wärmeverteilung in Wohnungen. Die hydraulisch geregelte Wohnungsstation ist für den Einsatz in Neubauten sowie Modernisierungsprojekten konzipiert und eignet sich für den Betrieb mit Fernwärme, Solar- oder Blockheizsystemen.
Effiziente Trinkwassererwärmung
Die Station arbeitet nach dem Durchlaufprinzip und verfügt über einen kupfergelöteten Wärmetauscher aus rostfreiem Stahl. Eine integrierte Warmhaltestufe sowie ein Differenzdruckregler sorgen für eine konstante Leistung und hohen Komfort. Die Warmwasserbereitung erfolgt mit Vorrangschaltung, wobei die Temperatur des Leitungswassers flexibel zwischen 45 °C und 60 °C eingestellt werden kann. Ein integrierter Schmutzfänger schützt das System vor Ablagerungen.
Installation und Zählerkonzept
Das kompakte Modul ist für eine einfache Montage ausgelegt und enthält bereits Passstücke für Wärmezähler (Länge 110 mm) sowie für Kaltwasserzähler (Länge 130 mm). Die vollversiegelte Bauweise des Wärmetauschers unterstützt die Langlebigkeit der Einheit.
Technische Daten
- Baulänge: 625 mm
- Bauhöhe: 825 mm
- Bautiefe: 116 mm
- Zapfleistung: 20 l/min
- Primäre Vorlauftemperatur: 60 - 75 °C
- Einstellbereich Warmwasser: 45 - 60 °C
- Max. Betriebsdruck Trinkwasser: 1000 kPa
- Max. Arbeitsdruck primär/sekundär: 600 kPa
- Nenndurchmesser Warmwasseranschluss: 3/4 Zoll
- Nenndurchmesser Kaltwasseranschluss: 1 Zoll
Durch die kompakte Bauweise und die vielseitigen Einsatzmöglichkeiten bietet dieses Modul eine zuverlässige Lösung für die dezentrale Trinkwasserversorgung. Mit einer Zapfleistung von 20 l/min und der präzisen hydraulischen Regelung deckt die Station den Bedarf für eine komfortable Warmwasserbereitstellung ab. Die robuste Konstruktion und die vorbereiteten Zähleranschlüsse erleichtern die fachgerechte Installation in modernen Wohngebäuden.
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Wohnungsstation |
| Hersteller-Artikelnummer | 1135009217 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135009217 |
| Bauhöhe | 825 |
| Baulänge | 625 |
| Bautiefe | 116 |
| DVGW-Siegel für Gas | nein |
| EAN-13 | 4037115062902 |
| Einstellbereich Temperatur heißes Leitungswasser | 45 - 60 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | ja |
| Geeignet für Wärmepumpe | nein |
| Gewicht | 20,2 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | nein |
| Länge Passstück für Kaltwasserzähler | 130 |
| Länge Passstück für Wärmezähler | 110 |
| Material Wärmetauscher | rostfreier Stahl |
| Max Arbeitsdruck primär | 600 |
| Max Arbeitsdruck sekundär | 600 |
| Max Betriebsdruck Trinkwasser | 1000 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 60 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 65 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 70 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 60 °C Warmwasser und 75 °C Primärvorlauf | 20 |
| Mit Differenzdruckregler | ja |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | ja |
| Mit Passstück für Kaltwasserzähler | ja |
| Mit Passstück für Warmwasserzähler | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Schmutzfänger | ja |
| Mit Sicherheitsventil | nein |
| Mit Tauchrohr | nein |
| Mit Umwälzpumpe | nein |
| Mit Vorrang für Warmwasser | ja |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | nein |
| Nenndurchmesser Heizung | 3/4 Zoll (20) |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Rücklauf | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 3/4 Zoll (20) |
| Primäre Drückdifferenz | 40 - 60 |
| Primäre Vorlauftemperatur | 60 - 75 |
| Regler | hydraulisch |
| Strömungsmengenregler | nein |
| Trinkwasserkonform nach UBA | Ja |
| Trinkwasserleistung | 61 |
| Warmhaltestufe | ja |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | ja |
| Zapfleistung bei 60 °C, Dauerbetrieb | 20 |
| Zonenventil | nein |
| WEEE-Nr. | DE36796766 |
