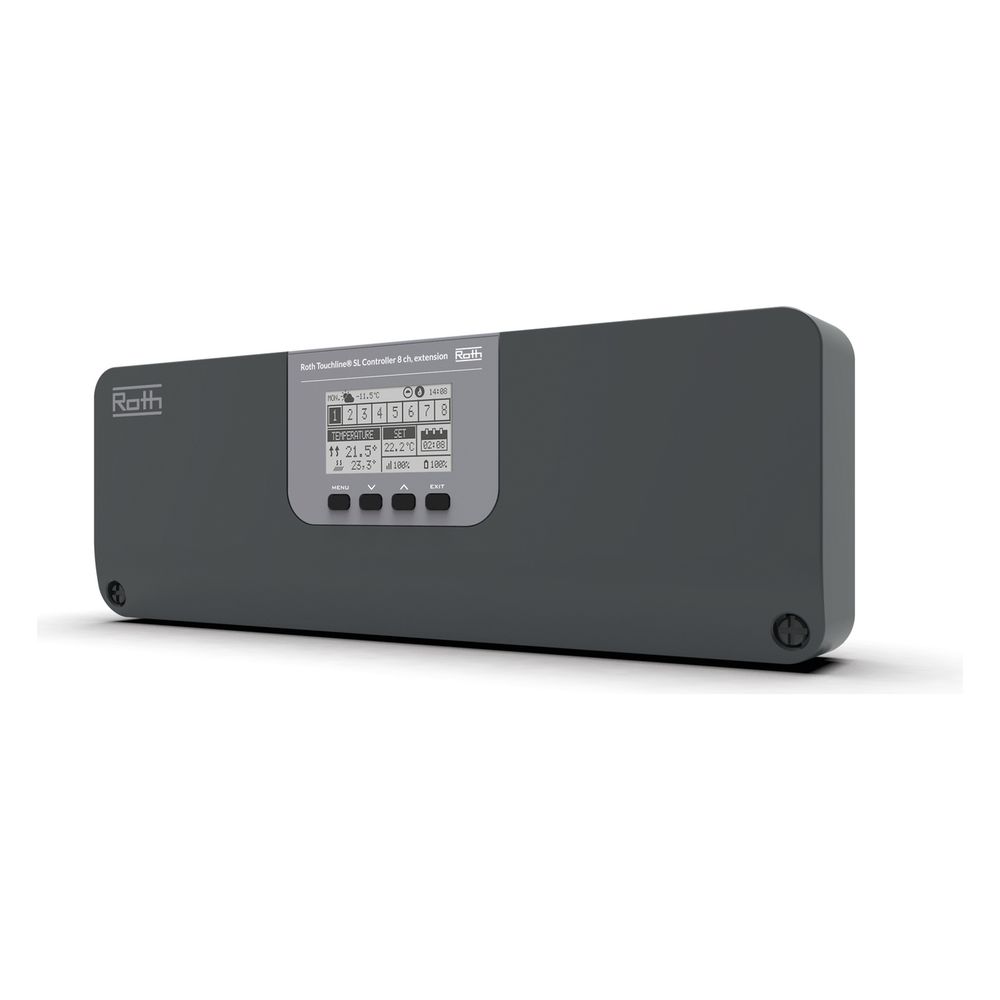

Roth Funk-Anschlussmodul Touchline SL Ext. R2, 8 Kanäle, 230V, 344x120x53mm, 1135010432
Das Roth Funk-Anschlussmodul Touchline SL Ext. R2 dient als zentrale Regel- und Anschlusseinheit für Flächenheizungssysteme. Es ermöglicht die kabellose Kommunikation mit bis zu acht Funk-Raumbediengeräten sowie die Ansteuerung von Heiz- und Kühlkreisen. Durch die integrierte Bypass-Funktion für Wärmepumpen und die Unterstützung von Smart-Home-Komponenten wie Fensterkontakten wird eine effiziente und flexible Temperaturregelung sichergestellt.
Intelligente Steuerung und Flexibilität
Die Einrichtung erfolgt komfortabel über ein beleuchtetes LC-Display mit vier Bedientasten. Das Modul bietet eine Blockierschutzfunktion für Pumpen und Stellantriebe sowie eine manuelle Spülfunktion. Die Erweiterbarkeit auf bis zu zwölf Zonen durch eine Kabelverbindung mit einem entsprechenden Erweiterungsmodul sorgt für hohe Anpassungsfähigkeit. Der Betrieb ist sowohl im Heiz- als auch im Kühlmodus möglich, wobei die Umschaltung über einen potentialfreien Kontakt oder manuell erfolgt.
Montage und Anschluss
Das Gerät ist für die Wandmontage oder die Installation auf einer 35 mm Hutschiene ausgelegt. Der Anschlussbereich ist übersichtlich gestaltet und für 230 V Stellantriebe in NC- oder NO-Ausführung geeignet. Die Anbindung an das Touchline SL Master R2 Modul ermöglicht zudem eine Fernüberwachung per App.
Das Funk-Anschlussmodul bietet mit acht Kanälen, einer maximalen Kontaktbelastung von 6,3 A und einer Kapazität von 1400 W pro Kanal eine leistungsstarke Lösung für die moderne Haustechnik. Die integrierte Zeitschaltuhr und die Funkvernetzung mit 868 MHz ermöglichen eine präzise und bedarfsgerechte Steuerung der angeschlossenen Flächenheizung.
Technische Daten
- Anzahl Kanäle: 8
- Versorgungsspannung: 230 V
- Max. Kontaktbelastung: 6,3 A
- Max. Kapazität pro Kanal: 1400 W
- Empfangsfrequenz: 868 MHz
- Schutzart: IP20
- Baulänge: 344 mm
- Bauhöhe: 120 mm
- Bautiefe: 53 mm
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Regelungs-Technik |
| Hersteller-Artikelnummer | 1135010432 |
| Hersteller | Roth |
| Anschluss für externe Antenne | nein |
| Anzahl der Kanäle/Zone | 8 |
| Artikelnummer | ROTH-1135010432 |
| Ausgangsspannung | 230 |
| Bauhöhe | 120 |
| Baulänge | 344 |
| Bautiefe | 53 |
| EAN-13 | 5702000150239 |
| Empfangsfrequenz | 868 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Gewicht | 1,05 kg |
| Haftungsübernahmevereinbarung | Ja |
| Kontaktausführung | Schließer (NO) |
| Max Kapazität pro Kanal | 1400 |
| Max Kontaktbelastung | 6,3 |
| Max Spannung der Kontakte | 230 |
| Mit Zeitschaltuhr | ja |
| Mit zusätzlichem Kontakt | ja |
| Schutzart (IP) | IP20 |
| Smart Control | ja |
| Vernetzbar über Funk (standardmäßig) | ja |
| Versorgungsspannung | 230 |
| WEEE-Nr. | DE36796766 |
