Beschreibung

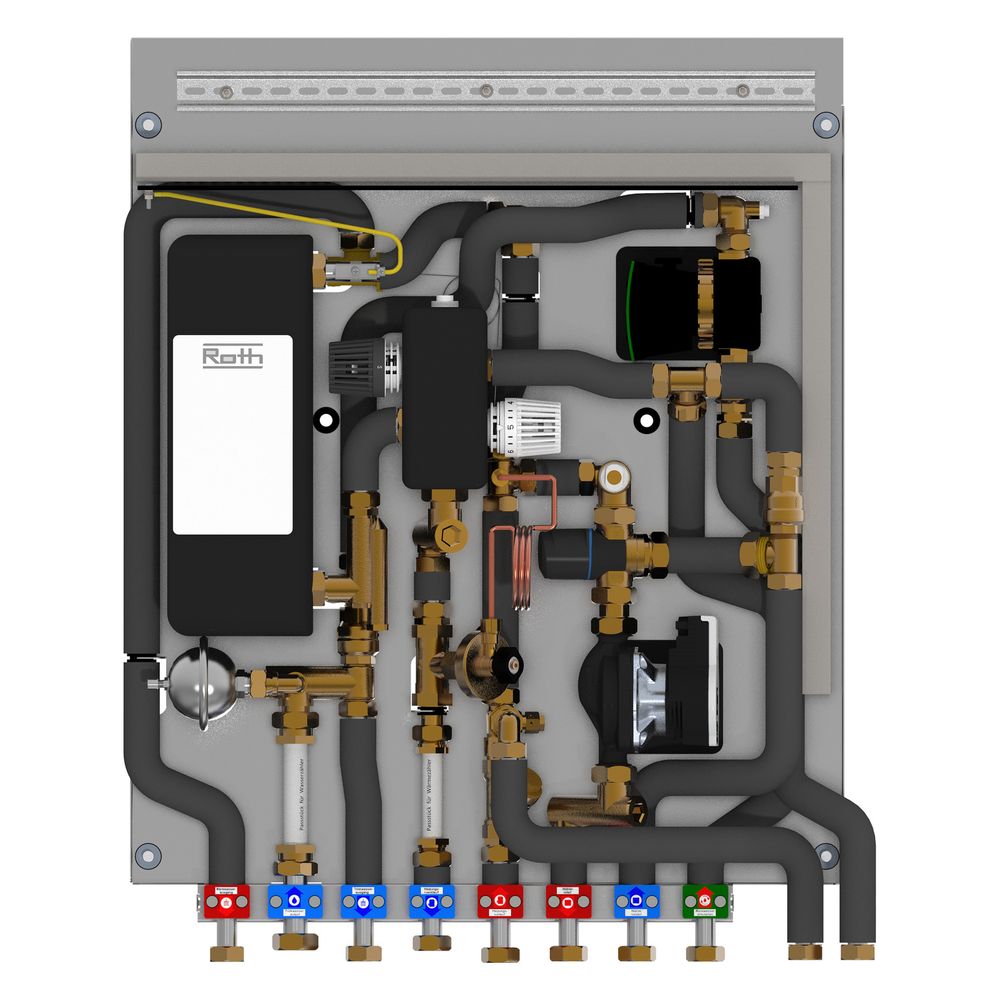

Roth Wohnungsstation FlatConnect BM 15 F FH HT C, 15L/min, 625x825x125mm, mit Hocheffizienzpumpe
Das Roth Basismodul FlatConnect BM 15 F FH HT C dient der dezentralen Trinkwassererwärmung und Wärmeverteilung in Wohngebäuden. Die Wohnungsstation ist für den Einsatz in Neubauten sowie bei Modernisierungsprojekten konzipiert und eignet sich für den Betrieb mit Fernwärme, Solarthermie und Blockheizungen. Durch die hydraulische Regelung und die integrierte Hocheffizienzpumpe wird eine bedarfsgerechte Versorgung sichergestellt.
Funktionsweise und Ausstattung
Die Station arbeitet im Durchlaufprinzip und verfügt über eine Vorrangschaltung für die Warmwasserbereitung sowie eine Warmhaltestufe zur Aufrechterhaltung des Temperaturniveaus. Ein kupfergelöteter Wärmetauscher aus rostfreiem Stahl sorgt für eine effiziente Wärmeübertragung. Zur einfachen Systemintegration sind Passstücke für Wärmezähler und Kaltwasserzähler bereits vorgesehen. Eine integrierte Isolierung minimiert Wärmeverluste, während ein Schmutzfänger die Langlebigkeit der Komponenten unterstützt.
Technische Daten
- Baulänge: 625 mm
- Bauhöhe: 825 mm
- Bautiefe: 116 mm
- Zapfleistung bei 60 °C: 15 l/min
- Max. Heizleistung: 12 kW
- Primäre Vorlauftemperatur: 60 - 75 °C
- Einstellbereich Warmwasser: 45 - 60 °C
- Max. Betriebsdruck Trinkwasser: 1000 kPa
- Max. Arbeitsdruck primär/sekundär: 600 kPa
- Nenndurchmesser Warmwasseranschluss: 3/4 Zoll
Dieses Basismodul bietet eine robuste Lösung für die dezentrale Wärmeversorgung. Mit einer Zapfleistung von 15 Litern pro Minute und einer Heizleistung von 12 kW deckt es den Bedarf moderner Wohneinheiten effizient ab. Die Kombination aus hochwertigen Materialien und der Hocheffizienzpumpe sorgt für einen wirtschaftlichen Betrieb bei hoher Versorgungssicherheit.
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Wohnungsstation |
| Hersteller-Artikelnummer | 1135009216 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135009216 |
| Bauhöhe | 825 |
| Baulänge | 625 |
| Bautiefe | 116 |
| DVGW-Siegel für Gas | nein |
| EAN-13 | 4037115062896 |
| Einstellbereich Temperatur heißes Leitungswasser | 45 - 60 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | ja |
| Geeignet für Wärmepumpe | nein |
| Gewicht | 25,45 kg |
| Größe Anschluss Zirkulationsleitung | 3/4 Zoll (20) |
| Haftungsübernahmevereinbarung | Ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Länge Passstück für Kaltwasserzähler | 130 |
| Länge Passstück für Wärmezähler | 110 |
| Material Wärmetauscher | rostfreier Stahl |
| Max Arbeitsdruck primär | 600 |
| Max Arbeitsdruck sekundär | 600 |
| Max Betriebsdruck Trinkwasser | 1000 |
| Max Heizleistung bei 10 Kelvin Temperaturspreizung (Vorlauf zum Rücklauf) | 12 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 60 °C Primärvorlauf | 15 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 65 °C Primärvorlauf | 15 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 70 °C Primärvorlauf | 15 |
| Max Warmwasser bei 10 °C Kaltwasser, 60 °C Warmwasser und 75 °C Primärvorlauf | 15 |
| Mit Differenzdruckregler | ja |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | ja |
| Mit Passstück für Kaltwasserzähler | ja |
| Mit Passstück für Warmwasserzähler | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Schmutzfänger | ja |
| Mit Sicherheitsventil | nein |
| Mit Tauchrohr | nein |
| Mit Umwälzpumpe | ja |
| Mit Vorrang für Warmwasser | ja |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | ja |
| Nenndurchmesser Heizung | 3/4 Zoll (20) |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Rücklauf | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 3/4 Zoll (20) |
| Primäre Drückdifferenz | 40 - 60 |
| Primäre Vorlauftemperatur | 60 - 75 |
| Regler | hydraulisch |
| Sekundäre Vorlauftemperatur | 25 - 47 |
| Strömungsmengenregler | nein |
| Trinkwasserkonform nach UBA | Ja |
| Trinkwasserleistung | 44 |
| Warmhaltestufe | ja |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | ja |
| Zapfleistung bei 60 °C, Dauerbetrieb | 15 |
| Zonenventil | nein |
| WEEE-Nr. | DE36796766 |
