Beschreibung

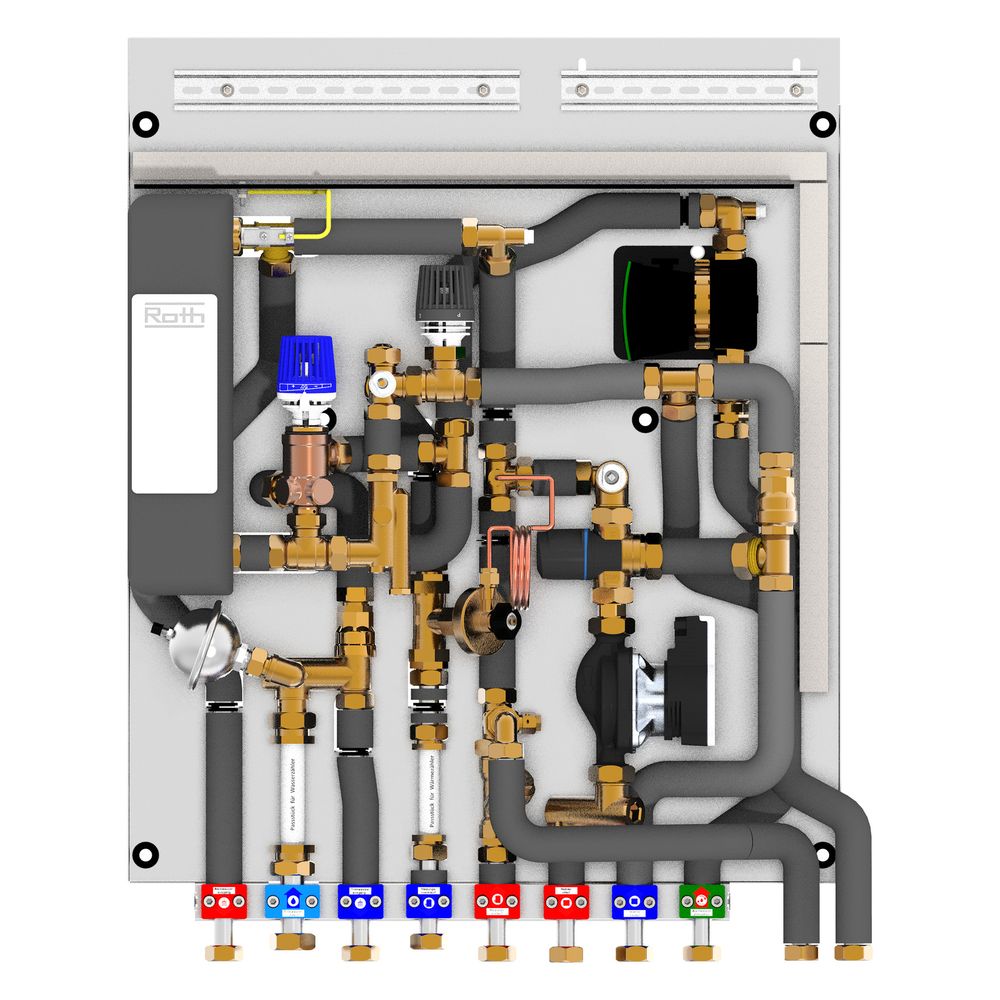

Roth Wohnungsstation FlatConnect BM LT F FH HT C, 14L/min, 625x825x144mm, mit Differenzdruckregler
Das Roth Basismodul FlatConnect BM LT F FH HT C dient der hygienischen Trinkwassererwärmung und geregelten Wärmeverteilung in Wohngebäuden. Die kompakte Wohnungsstation ist für den Einsatz in Neubauten sowie Modernisierungsprojekten konzipiert und für den Betrieb mit Wärmepumpen, Fernwärme, Solarheizungen und Blockheizkraftwerken optimiert.
Effiziente Trinkwassererwärmung
Die Station arbeitet nach dem Durchlaufprinzip und verfügt über einen kupfergelöteten Wärmetauscher aus rostfreiem Stahl. Durch die hydraulische Regelung und den integrierten Differenzdruckregler wird eine konstante Trinkwasserleistung von 14 Litern pro Minute bei verschiedenen Vorlauftemperaturen sichergestellt. Die integrierte Warmhaltestufe sowie der Zirkulationsanschluss unterstützen ein stabiles Temperaturniveau im Trinkwarmwassernetz.
Installation und Sicherheit
Die Einheit ist mit einer Isolierung und einem Schmutzfänger ausgestattet, um einen zuverlässigen Betrieb zu fördern. Zur einfachen Einbindung in die Anlagentechnik sind Passstücke für Kaltwasser- und Wärmezähler bereits vorgesehen. Die robuste Konstruktion ist für einen maximalen Betriebsdruck von 10 bar im Trinkwasserbereich sowie 6 bar im primären und sekundären Heizkreis ausgelegt.
Die Wohnungsstation ermöglicht eine präzise Temperaturregelung für warmes Leitungswasser im Bereich von 45 bis 55 °C. Dank der kompakten Abmessungen von 825 mm Höhe, 625 mm Breite und 144 mm Tiefe lässt sich das System platzsparend montieren. Mit einer Trinkwasserleistung von 14 Litern pro Minute und der Eignung für diverse Wärmequellen stellt die Station eine flexible Lösung für die moderne Haustechnik dar.
Technische Daten
- Bauhöhe: 825 mm
- Baulänge: 625 mm
- Bautiefe: 144 mm
- Trinkwasserleistung: 14 l/min
- Max. Betriebsdruck Trinkwasser: 10 bar
- Max. Arbeitsdruck primär/sekundär: 6 bar
- Einstellbereich Warmwasser: 45 - 55 °C
- Nenndurchmesser Kaltwasseranschluss: 1 Zoll
- Nenndurchmesser Warmwasseranschluss: 3/4 Zoll
- Material Wärmetauscher: Rostfreier Stahl
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Wohnungsstation |
| Hersteller-Artikelnummer | 1135010268 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135010268 |
| Bauhöhe | 825 |
| Baulänge | 625 |
| Bautiefe | 144 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115073052 |
| Einstellbereich Temperatur heißes Leitungswasser | 45 - 55 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | ja |
| Geeignet für Wärmepumpe | ja |
| Gewicht | 26,6 kg |
| Größe Anschluss Zirkulationsleitung | 3/4 Zoll (20) |
| Haftungsübernahmevereinbarung | Ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Länge Passstück für Kaltwasserzähler | 130 |
| Länge Passstück für Wärmezähler | 110 |
| Material Wärmetauscher | rostfreier Stahl |
| Max Arbeitsdruck primär | 600 |
| Max Arbeitsdruck sekundär | 600 |
| Max Betriebsdruck Trinkwasser | 1000 |
| Max Heizleistung bei 10 Kelvin Temperaturspreizung (Vorlauf zum Rücklauf) | 12 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 50 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 55 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 55 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 65 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 65 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 70 °C Primärvorlauf | 14 |
| Max Warmwasser mit 10 °C Kaltwasser, 50 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Mit Differenzdruckregler | ja |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | ja |
| Mit Passstück für Kaltwasserzähler | ja |
| Mit Passstück für Warmwasserzähler | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Schmutzfänger | ja |
| Mit Sicherheitsventil | nein |
| Mit Tauchrohr | nein |
| Mit Umwälzpumpe | nein |
| Mit Vorrang für Warmwasser | ja |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | ja |
| Nenndurchmesser Heizung | 3/4 Zoll (20) |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 1 Zoll (25) |
| Primäre Vorlauftemperatur | 50 - 60 |
| Regler | hydraulisch |
| Sekundäre Vorlauftemperatur | 25 - 47 |
| Strömungsmengenregler | nein |
| Trinkwasserkonform nach UBA | Ja |
| Trinkwasserleistung | 39 |
| Typenzulassung nach BBR/EKS | nein |
| Warmhaltestufe | ja |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | ja |
| Zapfleistung bei 60 °C, Dauerbetrieb | 14 |
| Zonenventil | nein |
| WEEE-Nr. | DE36796766 |
