Beschreibung

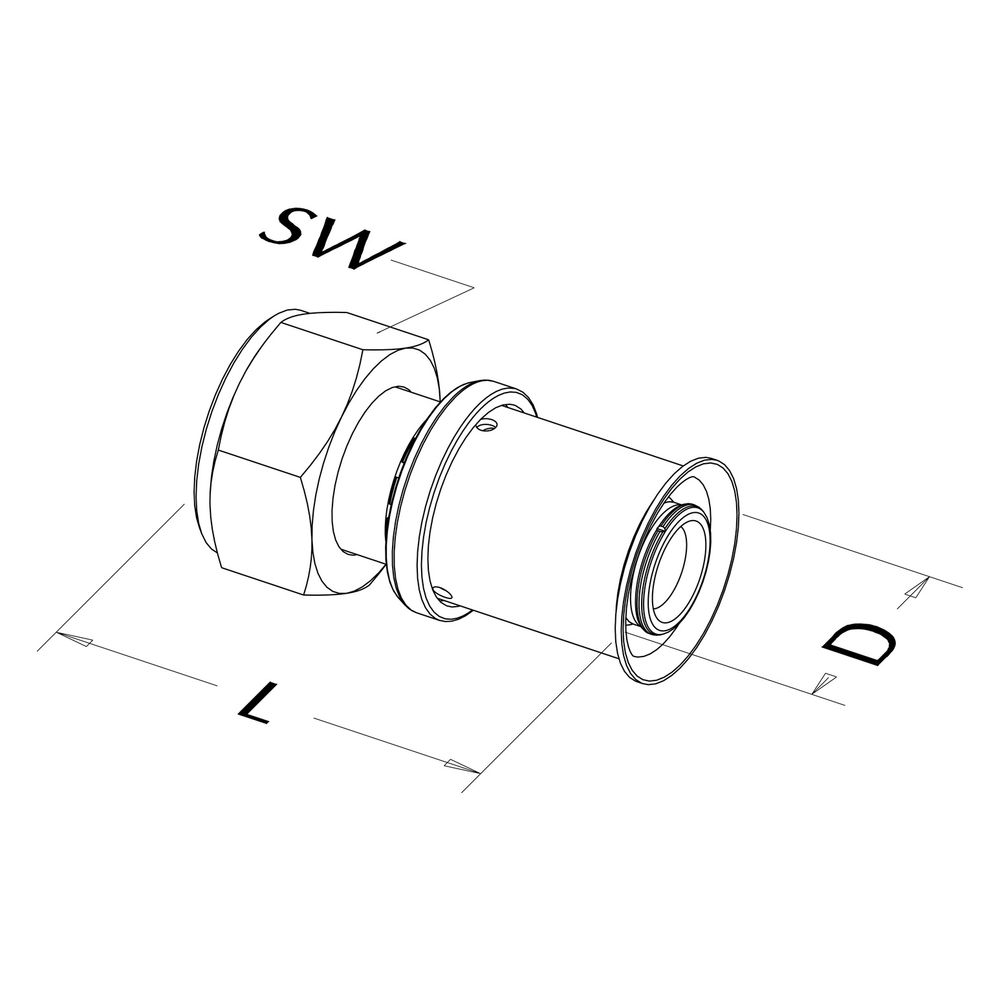

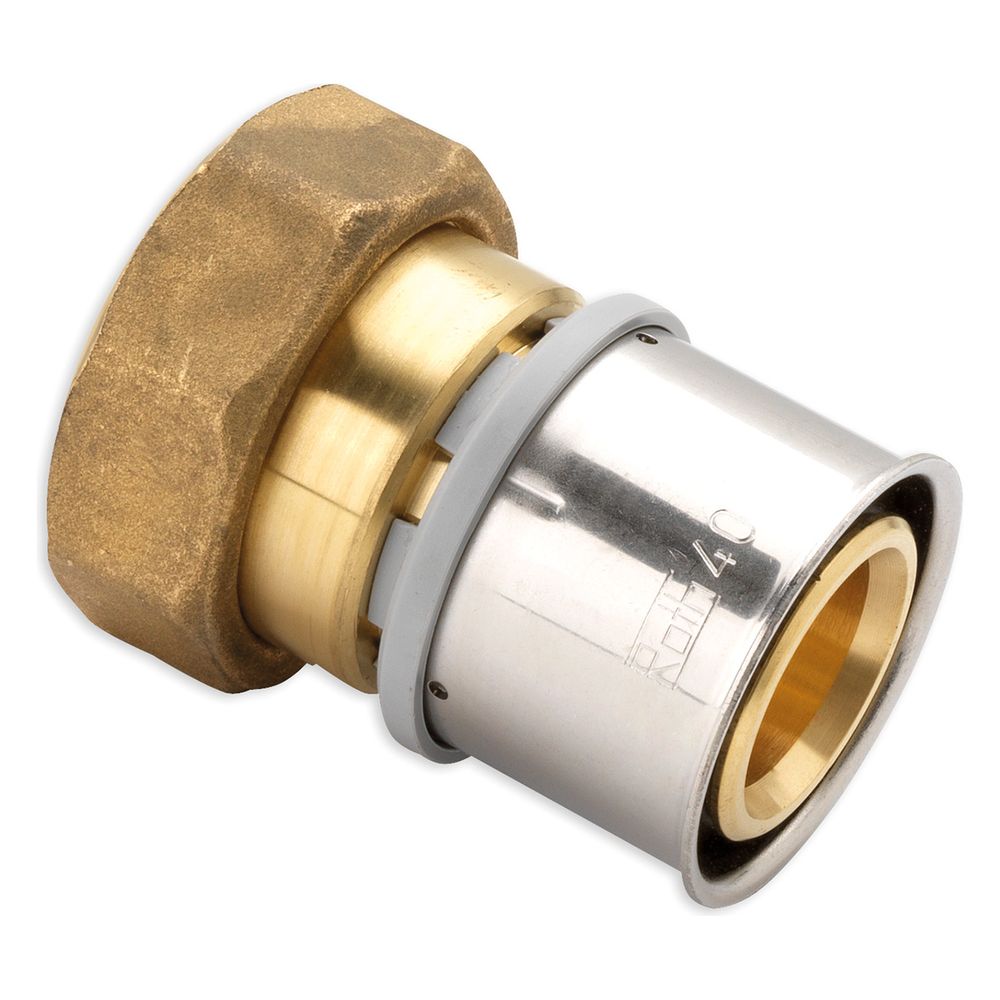

Roth Anschlussverschraubung Heating und Cooling gerade, 32mm x 1 1/4" IG, Messing
Diese gerade Anschlussverschraubung aus Messing ermöglicht eine zuverlässige Verbindung in Industrieflächenheizungssystemen. Die einteilige Komponente ist für einen Rohraußendurchmesser von 32 mm ausgelegt und verfügt über eine Pressmuffe sowie eine Überwurfmutter mit 1 1/4 Zoll Innengewinde.
Robuste Verbindungstechnik
Die aus hochwertigem Messing (CuZn39Pb3) gefertigte Verschraubung zeichnet sich durch ihre Zugfestigkeit aus und ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Die integrierte EPDM-Dichtung sorgt für eine sichere Abdichtung im Dauerbetrieb bei Mediumtemperaturen zwischen 5 °C und 70 °C. Das Bauteil ist systemgebunden und für den Einsatz in anspruchsvollen Heiz- und Kühlanwendungen konzipiert.
Technische Daten
- Material: Messing (CuZn39Pb3)
- Anschluss 1: Pressmuffe (32 mm)
- Anschluss 2: Überwurfmutter (1 1/4 Zoll IG)
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur: 5 - 70 °C
- Dichtungsmaterial: EPDM
- Schlüsselweite Überwurfmutter: 47 mm
- Gesamtlänge: 41 mm
Die robuste Konstruktion aus Messing ermöglicht eine dauerhafte und druckfeste Verbindung in industriellen Flächenheizungssystemen. Mit einer Eignung für Betriebstemperaturen bis 70 °C und einem maximalen Arbeitsdruck von 10 bar bietet dieses Bauteil die notwendige Stabilität für professionelle Installationen. Die präzise Abstimmung auf 32 mm Rohraußendurchmesser und das 1 1/4 Zoll Innengewinde machen die Verschraubung zu einer zuverlässigen Komponente für systemgebundene Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Industriefläche |
| Hersteller-Artikelnummer | 1135007143 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Überwurfmutter |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 13,9 |
| Artikelnummer | ROTH-1135007143 |
| Ausführung | 1-teilig |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115035326 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,22 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | ja |
| KOMO-Prüfsiegel | ja |
| Konturcode Verbindung 1 | HR |
| LPCB-Prüfung | nein |
| Länge | 41 |
| Länge Anschluss 1 | 27,1 |
| Länge Anschluss 2 | 13,9 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Nenndurchmesser Anschluss 2 | 1 1/4 Zoll (32) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 32 |
| Schlüsselweite Überwurfmutter | 47 |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn39Pb3 (CW614N) |
| Werkstoffgüte Anschluss 2 | CuZn39Pb3 (CW614N) |
| Zertifiziert nach NF 545 | nein |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
Roth Werke GmbH
Am Seerain 2
35232 Dautphetal-Buchenau
Deutschland
35232 Dautphetal-Buchenau
Deutschland
Roth: Tradition und Innovation aus Dautphetal
Die Roth Werke GmbH mit Hauptsitz im hessischen Dautphetal-Buchenau fertigt seit 1947 zukunftsweisende Gebäude- und Kunststofftechnik auf höchstem Niveau. Das in dritter Generation geführte Familienunternehmen verbindet bei seiner Produktion „Made in Germany“ tief verwurzelte Tradition mit modernster Fertigungstechnologie. Durch das zertifizierte EMAS-Umweltprogramm und eine ressourcenschonende Herstellung steht die Marke für kompromisslose Nachhaltigkeit in der Haus- und Sanitärtechnik. Fachhandwerker und Endkunden weltweit vertrauen auf die langlebigen Systemlösungen, die höchste Energieeffizienz und erstklassigen Wohnkomfort garantieren.
Das umfangreiche Sortiment umfasst hocheffiziente Flächen-Heiz- und Kühlsysteme wie das Roth Original-Tacker-System und das innovative Frässystem für Sanierungen ohne Aufbauhöhe. Perfekt ergänzt wird dies durch langlebige Systemrohre wie das DUOPEX S5 mit 5-Schichten-CoEx-Technology sowie durch DVGW-zertifizierte Rohr-Installationssysteme mit PPSU- und bleifreien Messing-Fittings samt sicherem Roth PressCheck. Neben leistungsstarken ThermoAura Wärmepumpen und ressourcenschonenden Speichersystemen bietet der Hersteller zudem elegante Glasduschen der Serien Alina und Cariba. Von der hygienischen Trinkwasserinstallation bis zur verlässlichen Systemgewährleistung liefert Roth alle Komponenten perfekt aufeinander abgestimmt aus einer Hand.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
