Beschreibung

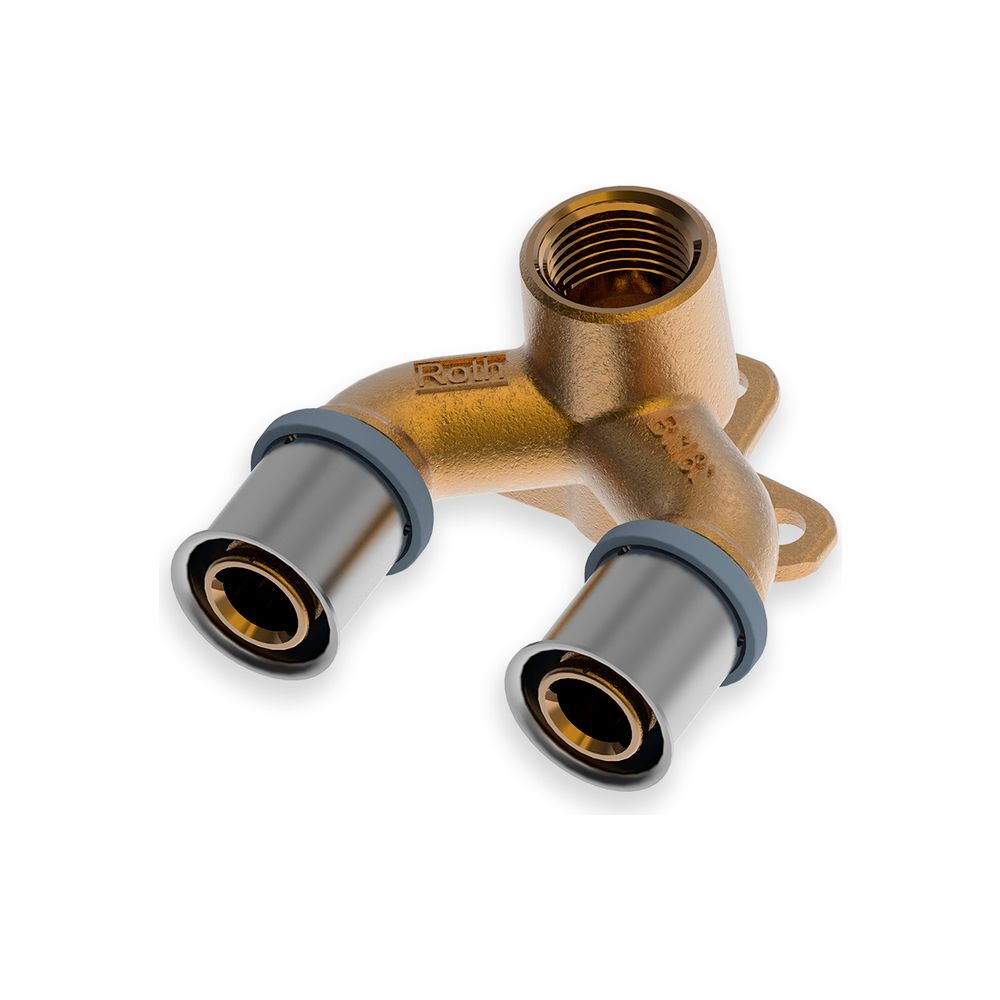

Roth U-Wandscheibe 17mm x 1/2" IG x 17mm, 10 bar, Messing, 1135009115
Diese U-Wandscheibe von Roth dient als Verbindungselement in Rohrinstallationssystemen. Das rechtwinklige Fitting aus Messing ermöglicht die Anbindung von Rohrleitungen an Entnahmestellen bei gleichzeitiger Weiterführung der Rohrleitung.
Robuste Konstruktion für die Installation
Das Bauteil ist aus der Werkstoffgüte CuZn21Si3P gefertigt und für den Einsatz in Trinkwasserinstallationen konzipiert. Mit einer DVGW-Zulassung für Wasser sowie weiteren Prüfsiegeln wie KIWA und KOMO erfüllt das Fitting hohe Anforderungen an die Materialqualität. Die Verbindung erfolgt über eine Pressmuffe, die eine dichte Installation ermöglicht. Das Bauteil verfügt über einen 3-Loch-Befestigungsfuß, einen Stützkörper sowie zwei Edelstahl-Hülsen und ist für die Montage auf Montageschienen geeignet.
Die U-Wandscheibe ist für einen maximalen Arbeitsdruck von 10 bar bei einer Mediumtemperatur von 5 bis 70 °C ausgelegt. Durch die systemgebundene Ausführung mit der Kontur HR ist eine passgenaue Integration in das entsprechende Rohrleitungssystem sichergestellt.
Technische Daten
- Werkstoff: Messing (CuZn21Si3P)
- Anschlussart: Pressmuffe
- Gewindemaß: 1/2 Zoll
- Rohraußendurchmesser: 17 mm
- Nenndurchmesser: DN 12
- Max. Arbeitsdruck: 10 bar
- Mediumtemperatur: 5 - 70 °C
- Kontur: HR

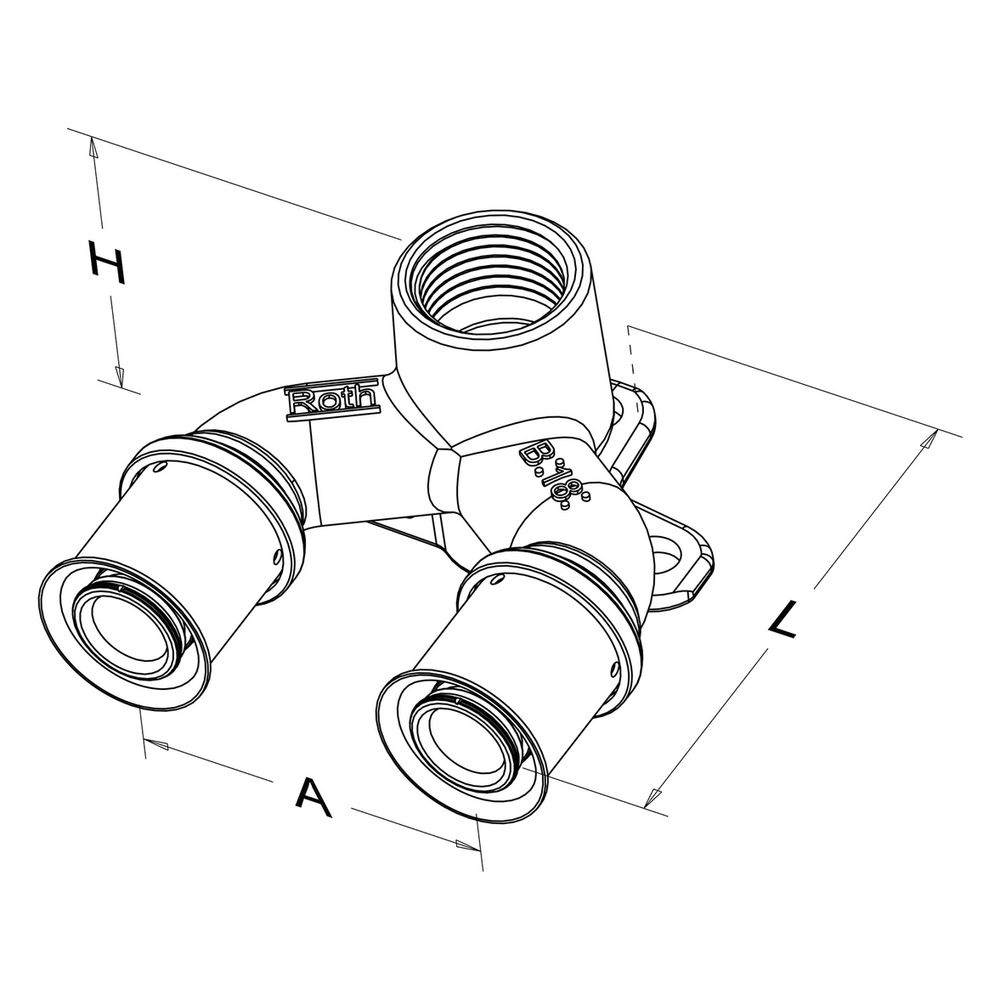

- Abmessungen (LxBxH): 85 x 45 x 50 mm
Die U-Wandscheibe bietet eine langlebige Lösung für die fachgerechte Installation von Wasseranschlüssen. Mit einer Trinkwasserkonformität nach UBA und einer robusten Messingausführung eignet sich das Fitting für den dauerhaften Einsatz in wasserführenden Systemen bei einem Arbeitsdruck von 10 bar und Temperaturen bis 70 °C.
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1135009115 |
| Hersteller | Roth |
| Anschluss | Pressmuffe |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 26 |
| Arbeitslänge Anschluss 3 | 15 |
| Artikelnummer | ROTH-1135009115 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115062131 |
| Form | rechtwinklig |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,305 kg |
| Gewindemaß Armatur | 1/2 Zoll |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | ja |
| KOMO-Prüfsiegel | ja |
| Konform NF 545 | nein |
| Konturcode | HR |
| Länge Anschluss 1 | 83 |
| Länge Anschluss 2 | 83 |
| Länge Anschluss 3 | 45 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Schutzkappe | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 12 |
| Nenndurchmesser Anschluss 2 | DN 12 |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser Anschluss 1 | 17 |
| Rohraußendurchmesser Anschluss 2 | 17 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Typenzulassung nach BBR/EKS | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn21Si3P (CC768S) |
| WEEE-Nr. | DE36796766 |
