Beschreibung

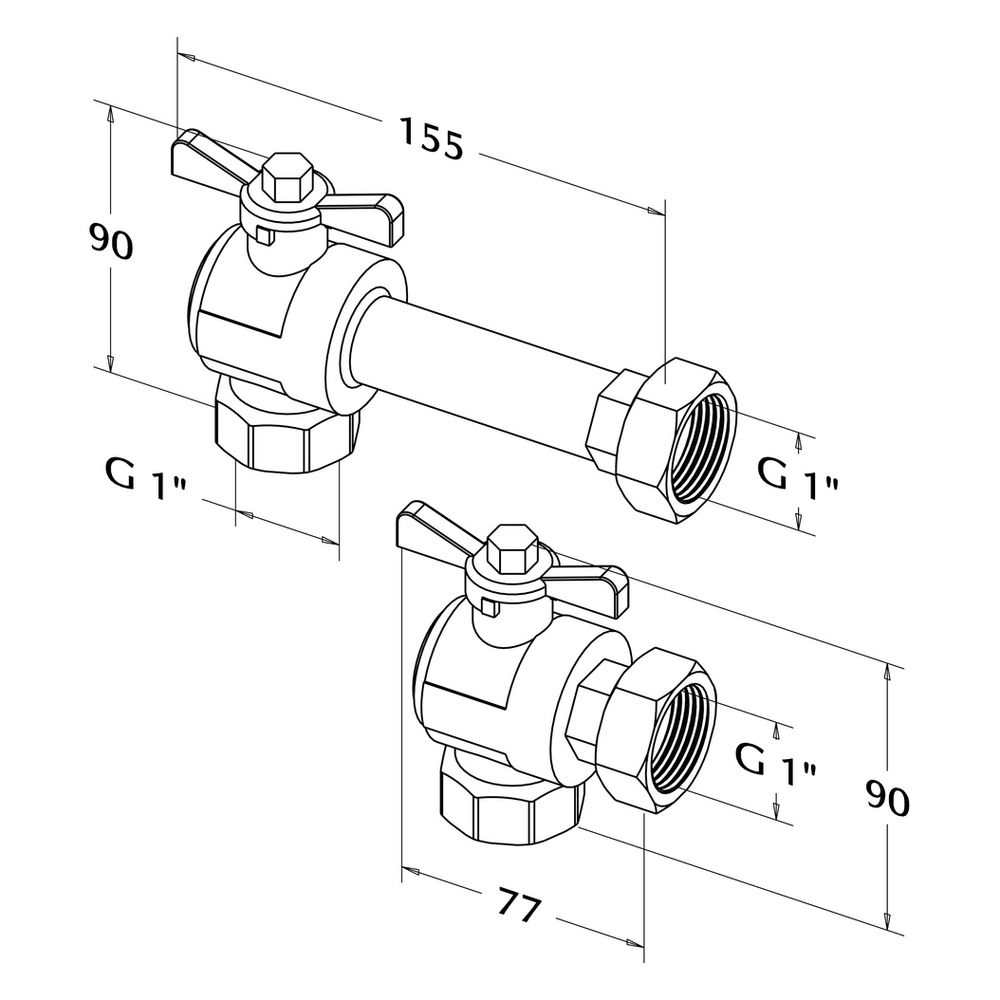

Roth Winkelanschlussgruppe 1", flachdichtend, rechtwinklig, Messing, vernickelt
Diese Winkelanschlussgruppe von Roth ermöglicht eine zuverlässige rechtwinklige Leitungsführung in Flächenheizungssystemen. Die robuste Konstruktion aus vernickeltem Messing ist für den Dauerbetrieb bei Temperaturen bis 80 °C ausgelegt und bietet dank des Volldurchgangs optimale Strömungseigenschaften.
Robuste Konstruktion für die Heizungstechnik
Die Anschlussgruppe ist für einen Nenndurchmesser von 1 Zoll an beiden Anschlüssen konzipiert und verfügt über zylindrische Innengewinde. Die Abdichtung erfolgt über eine Kugeldichtung aus PTFE, die eine dauerhafte Dichtigkeit im System unterstützt. Die Bedienung erfolgt komfortabel über einen Handgriff, was eine einfache manuelle Steuerung ermöglicht.
Die Winkelanschlussgruppe ist für einen Betriebsdruck bis PN 6 ausgelegt. Mit einem Kvs-Wert von 7,829 unterstützt sie einen effizienten Durchfluss in der Heizungsinstallation. Durch die vernickelte Oberfläche ist das Gehäuse widerstandsfähig und für den Einsatz in Flächenheizungssystemen optimiert.
Technische Daten
- Ausführung: rechtwinklig
- Nenndurchmesser Anschluss 1: 1 Zoll
- Nenndurchmesser Anschluss 2: 1 Zoll
- Werkstoff: Messing, vernickelt
- Druckstufe: PN 6
- Kvs-Wert: 7,829
- Max. Mediumtemperatur: 80 °C
- Anschlussart: Innengewinde zylindrisch (BSPP)
Die Winkelanschlussgruppe überzeugt durch ihre solide Verarbeitung und ist für einen Betriebsdruck bis PN 6 ausgelegt. Mit einem Kvs-Wert von 7,829 unterstützt sie einen effizienten Durchfluss in der Heizungsinstallation. Durch die vernickelte Oberfläche ist das Gehäuse widerstandsfähig und langlebig, was den Einsatz in anspruchsvollen Umgebungen der Flächenheizung unterstützt.

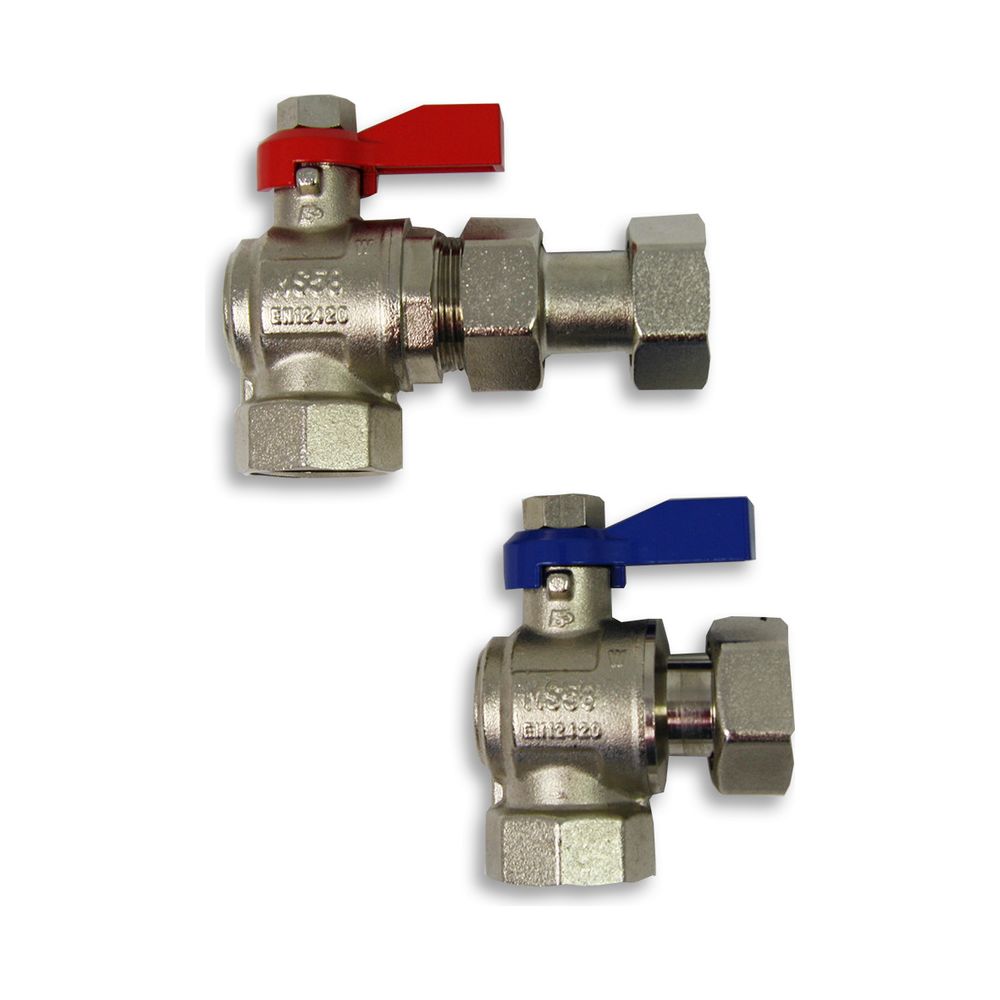

Lieferumfang
- 1x Winkelanschlussgruppe
- 1x Eck-Kugelhahn Vorlauf
- 1x Eck-Kugelhahn Rücklauf
- Dichtungen
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Sonstiges FHS |
| Hersteller-Artikelnummer | 1135007314 |
| Hersteller | Roth |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Artikelnummer | ROTH-1135007314 |
| Ausführung | rechtwinklig |
| Bedienung | Handgriff |
| Druckstufe Artikel | PN 6 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115036989 |
| FM-Prüfung | nein |
| Gewicht | 1,15 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | nein |
| Kvs-Wert | 7,829 |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Mediumtemperatur (Dauerbetrieb) | 80 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | 1 Zoll (25) |
| Nenndurchmesser Anschluss 2 | 1 Zoll (25) |
| Oberflächenschutz Gehäuse | vernickelt |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | DE36796766 |
