Beschreibung

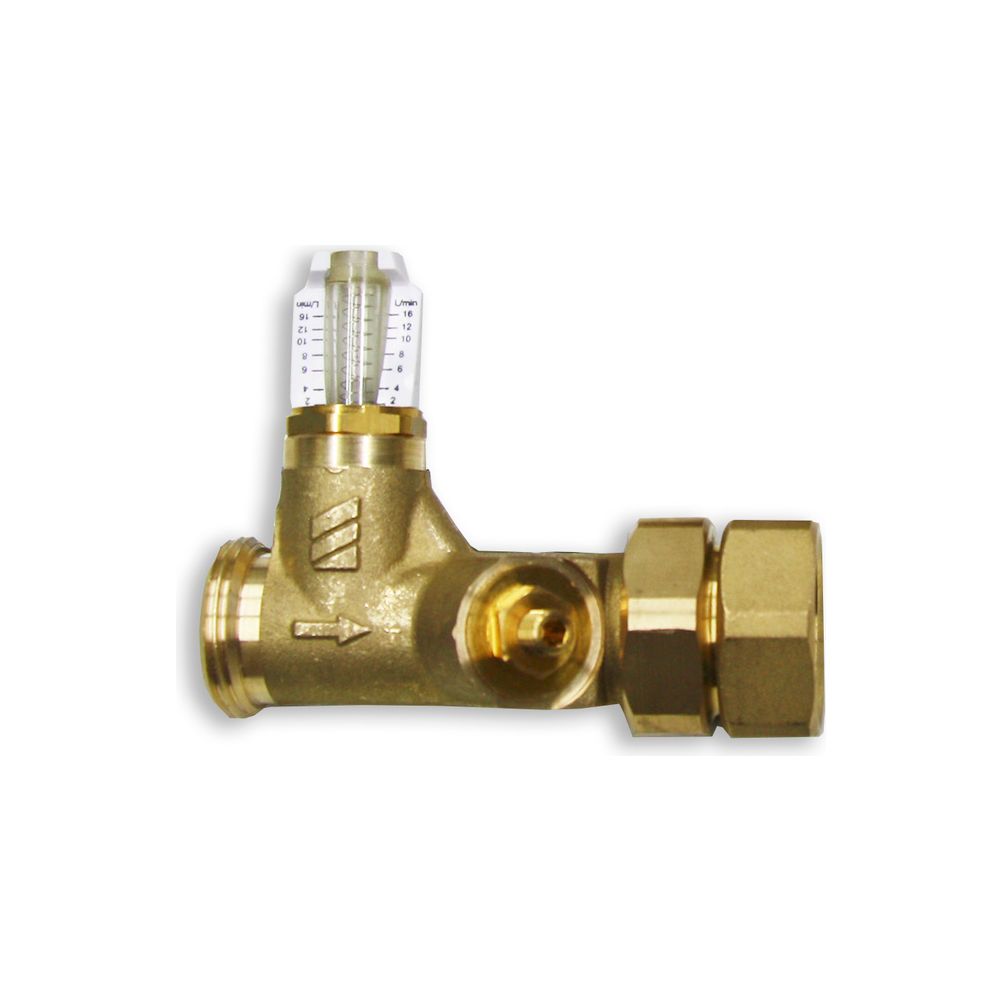

Roth Zonenregulierventil, 1, 1135009401
Das Zonenregulierventil von Roth ermöglicht die präzise Voreinstellung des Durchflussvolumens in Flächenheizungssystemen. Die flachdichtende Armatur aus Messing ist für den dauerhaften Betrieb bei Mediumtemperaturen bis 70 °C ausgelegt.
Funktion und Material
Das Ventil in Druckdifferenz-Ausführung besteht aus dem Werkstoff CuZn40Pb2 (CW617N). Es ist für den Einsatz mit Glykolgemischen geeignet. Die Installation erfolgt über zylindrische Innengewinde nach ISO 7-1 / EN 10226-1. Mit einem Nenndurchmesser von 1 Zoll und einem Kvs-Wert von 3 ist das Bauteil für eine effiziente Volumenstromsteuerung in Heizkreisverteilern konzipiert.
Die robuste Konstruktion mit einer Bauhöhe und Länge von jeweils 86 mm ermöglicht eine kompakte Integration in das Heizungssystem. Das Ventil ist für einen Betriebsdruck bis PN 6 ausgelegt und unterstützt eine zuverlässige Durchflussregulierung.
Technische Daten
- Nenndurchmesser: 1 Zoll (25)
- Kvs-Wert: 3
- Volumenstrom: 2 - 16 L/min
- Druckstufe: PN 6
- Werkstoff: Messing (CuZn40Pb2)
- Mediumtemperatur (Dauerbetrieb): 70 °C
- Bauhöhe: 86 mm
- Länge: 86 mm
- Anschluss: Innengewinde zylindrisch BSPT-Rp
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Sonstiges FHS |
| Hersteller-Artikelnummer | 1135009401 |
| Hersteller | Roth |
| Anschlüsse | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Artikelnummer | ROTH-1135009401 |
| Ausführung | Druckdifferenz |
| Bauhöhe | 86 |
| Druckstufe Artikel | PN 6 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115064937 |
| Geeignet für Dampf | nein |
| Geeignet für Flüssigkeiten | nein |
| Geeignet für Gase | nein |
| Geeignet für Glykol | ja |
| Geeignet für Stellantrieb | nein |
| Gewicht | 0,583 kg |
| Haftungsübernahmevereinbarung | Ja |
| Kvs-Wert | 3 |
| Länge | 86 |
| Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Messnippel | nein |
| Nenndurchmesser | 1 Zoll (25) |
| Volumenstrom | 0,12 - 0,96 |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
| WEEE-Nr. | DE36796766 |
