Beschreibung

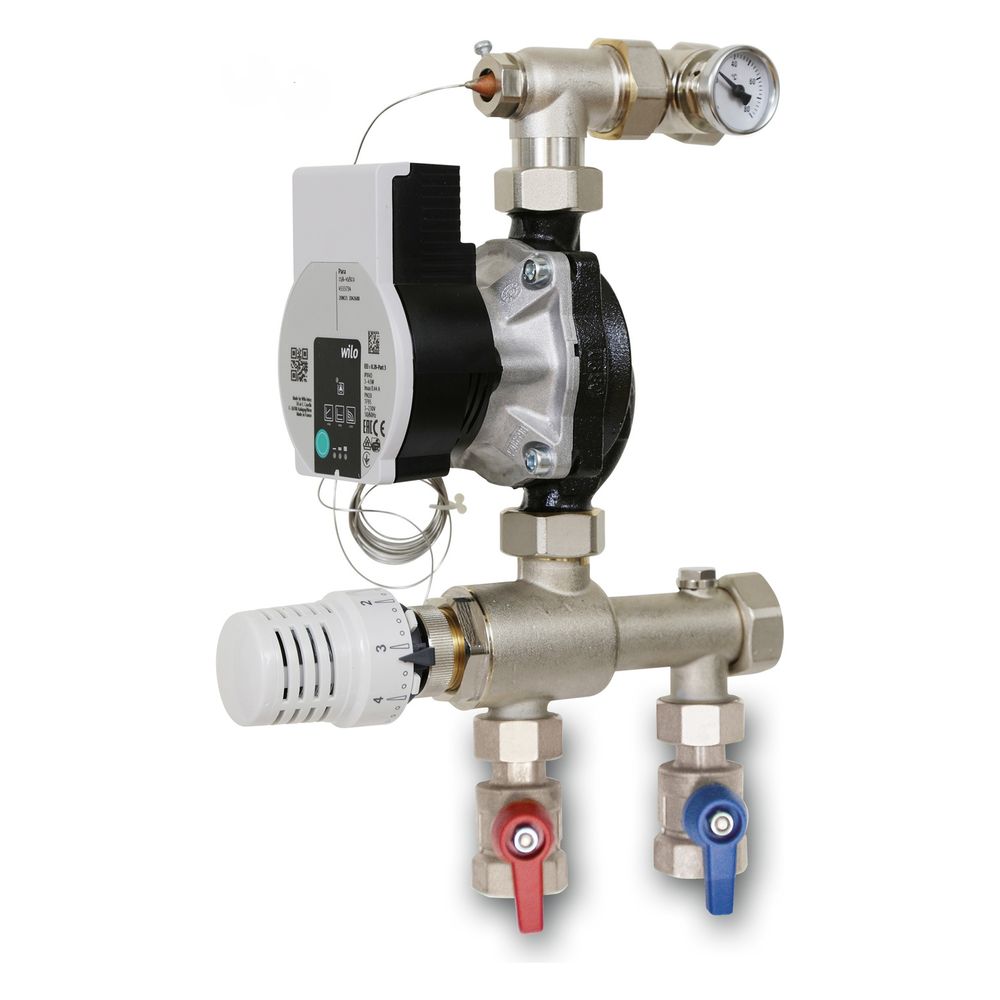

Roth Festwertregelset Typ 3, 14kW, 225x350x110mm, Messing, 1135009977
Das Festwertregelset von Roth ermöglicht eine präzise thermostatische Temperaturregelung in Flächenheizungssystemen. Die Einheit ist für den Einsatz in Heiz- und Kühlanwendungen konzipiert und zeichnet sich durch eine robuste Konstruktion aus Messing aus. Dank der integrierten Hocheffizienzpumpe wird ein energieeffizienter Betrieb sichergestellt.
Funktionsweise und Regelung
Die Regelung der Vorlauftemperatur erfolgt thermostatisch über ein Dreiwegeventil, das einen Einstellbereich von 20 bis 70 °C abdeckt. Zur Überwachung der Betriebstemperatur ist ein Thermometer mit einem Anzeigebereich von 0 bis 80 °C vorhanden. Die Armatur ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und unterstützt den Betrieb mit Glykol- sowie Ethanol-Gemischen, was die Flexibilität bei der Systemintegration erhöht.
Technische Daten
- Ausführung: Festwertregelung
- Einstellbereich Temperatur: 20 - 70 °C
- Wärmeleistung: 14 kW
- Nenndurchmesser primär/sekundär: 1 Zoll (25)
- Kvs-Wert: 3,2
- Max. Arbeitsdruck: 10 bar
- Baulänge: 225 mm
- Bauhöhe: 350 mm
- Bautiefe: 110 mm
- Werkstoff: Messing
Durch die Kombination aus hochwertigen Messingkomponenten und einer effizienten Pumpentechnik bietet dieses Regelset eine zuverlässige Lösung für die Temperatursteuerung in Flächenheizungen. Mit einem Kvs-Wert von 3,2 und der Eignung für Heiz- sowie Kühlsysteme deckt das System einen breiten Anwendungsbereich ab. Die thermostatische Regelung im Bereich von 20 bis 70 °C sorgt dabei für eine konstante und bedarfsgerechte Wärmeverteilung im System.
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Regelungs-Technik |
| Hersteller-Artikelnummer | 1135009977 |
| Hersteller | Roth |
| Anzeigebereich Thermometer | 0 - 80 |
| Artikelnummer | ROTH-1135009977 |
| Ausführung | Festwertregelung |
| Ausführung der Temperaturregelung | thermostatisch |
| Auslaufhahn | nein |
| Automatische Entlüftung | ohne |
| Bauhöhe | 350 |
| Baulänge | 225 |
| Bautiefe | 110 |
| Doppelpumpe | nein |
| EAN-13 | 4037115071072 |
| Einbaulänge der Pumpe | 130 |
| Eingebaute Zirkulationspumpe | nein |
| Einstellbereich Temperatur | 20 - 70 |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für Servomotoren | nein |
| Gewicht | 5 kg |
| Haftungsübernahmevereinbarung | Ja |
| Heizkreisregler | eingebaut |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 3,2 |
| Leistung | 14 |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur | 80 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Außentemperatursensor | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Magnetitabscheider | ohne |
| Mit Manometer | nein |
| Mit Montageset | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | nein |
| Mit Regelventil | ja |
| Mit Rückschlagklappe | nein |
| Mit Schlammabscheider | ohne |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit thermischer Isolierung | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | nein |
| Mit Wärmezähler | nein |
| Mittenabstand Primäranschluss | 82 |
| Mittenabstand Sekundäreranschluss | 225 |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser Pumpenanschluss | 1 Zoll (25) |
| Nenndurchmesser sekundär | 1 Zoll (25) |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Sekundärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Wandaufstellung | nein |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | Messing |
| Witterungsabhängige Regelung | nein |
| WEEE-Nr. | DE36796766 |
