Beschreibung

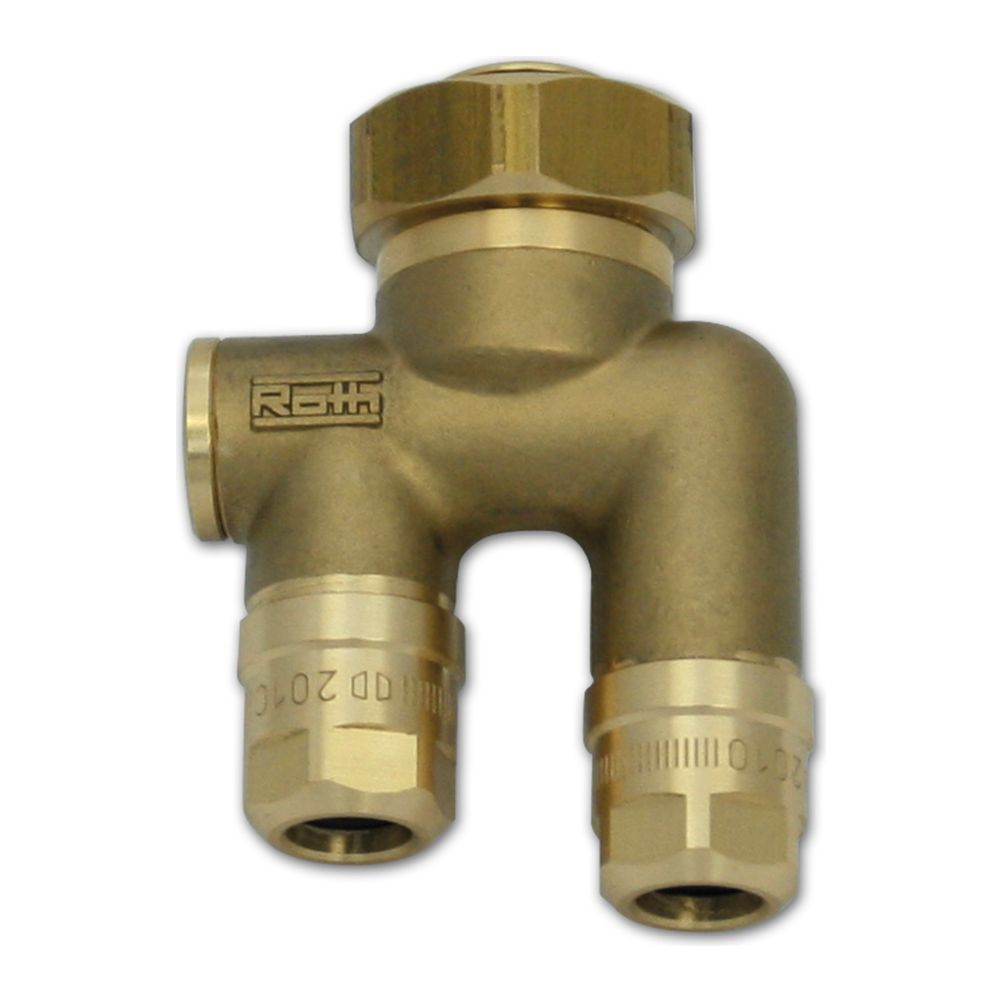

Roth Y-Stück CC Compact 11mm, DN 8, Messing, 1135006678
Das Y-Stück aus der Serie CC-Compact von Roth dient als Verbindungselement für Flächenheizungssysteme. Die Komponente aus Messing ermöglicht eine präzise Rohrführung und ist speziell für den Einsatz in Systemen mit 11 mm Rohraußendurchmesser konzipiert.
Robuste Verbindungstechnik
Das aus der Werkstoffgüte CuZn39Pb3 gefertigte Bauteil zeichnet sich durch eine zugfeste Konstruktion aus. Die Ausführung als Y-Stück verfügt über einen Eurokonus-Anschluss sowie zwei Klemmring-Anschlüsse, die eine Integration in das Heizungssystem ermöglichen. Die Materialwahl unterstützt einen dauerhaften Betrieb bei Mediumtemperaturen zwischen 5 °C und 70 °C.
Die systemgebundene Komponente ist für einen maximalen Betriebsdruck von 6 bar ausgelegt. Mit einer Schlüsselweite von 30 mm für die Überwurfmutter lässt sich das Bauteil effizient montieren. Durch die Messingausführung und die Abstimmung auf das CC-Compact-System stellt dieses Y-Stück eine Lösung für die fachgerechte Installation von Flächenheizungen dar, die für einen Betriebsdruck von bis zu 6 bar bei einer Mediumtemperatur von bis zu 70 °C ausgelegt ist.
Technische Daten
- Ausführung: Y-Stück
- Werkstoff: Messing (CuZn39Pb3)
- Rohraußendurchmesser Anschluss 2: 11 mm
- Rohraußendurchmesser Anschluss 3: 11 mm
- Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
- Max. Betriebsdruck: 6 bar
- Mediumtemperatur: 5 - 70 °C
- Schlüsselweite Überwurfmutter: 30 mm
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | CC-Compact-System |
| Hersteller-Artikelnummer | 1135006678 |
| Hersteller | Roth |
| Anschluss 1 | Eurokonus standardlos |
| Anschluss 2 | Klemmring |
| Anschluss 3 | Klemmring |
| Arbeitslänge Anschluss 1 | 15 |
| Arbeitslänge Anschluss 2 | 20 |
| Arbeitslänge Anschluss 3 | 20 |
| Artikelnummer | ROTH-1135006678 |
| Ausführung | Y-Stück |
| DIN-CERTCO-Zertifikat | ja |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115033162 |
| FM-Prüfung | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,224 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | nein |
| KOMO-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 20 |
| Länge Anschluss 2 | 54 |
| Länge Anschluss 3 | 44 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Max Betriebsdruck bei max Mediumtemperatur | 6 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mehrteilig | ja |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | DN 8 |
| Nenndurchmesser Anschluss 3 | DN 8 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 3 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 2 | 11 |
| Rohraußendurchmesser Anschluss 3 | 11 |
| Schlüsselweite Überwurfmutter | 30 |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoff des Anschlusses 3 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn39Pb3 (CW614N) |
| Werkstoffgüte Anschluss 2 | CuZn39Pb3 (CW614N) |
| Werkstoffgüte Anschluss 3 | CuZn39Pb3 (CW614N) |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
