Beschreibung

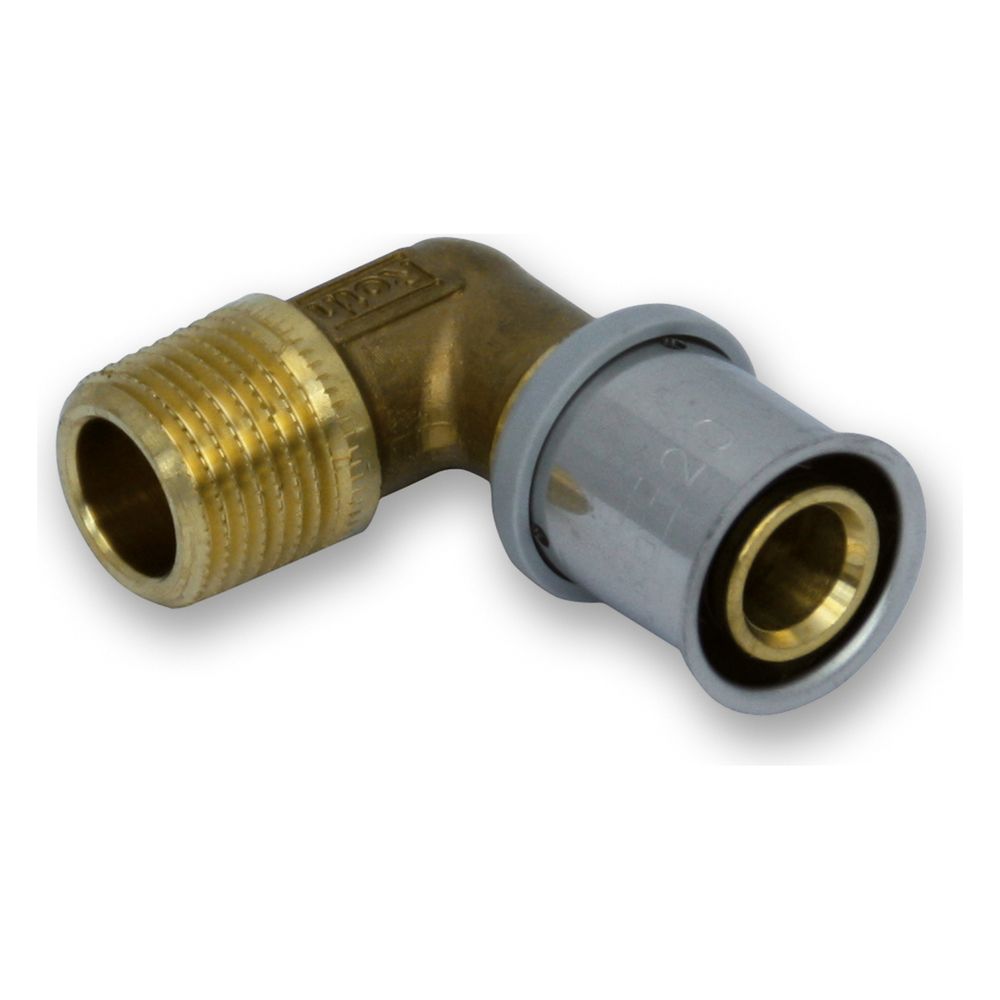

Roth Übergangswinkel, 20mm x 3/4" AG, Messing, 1135000491
Dieser Übergangswinkel von Roth ermöglicht eine zuverlässige Verbindung innerhalb von Rohrinstallationssystemen. Das einteilige Formstück ist für den Einsatz in Trinkwasserinstallationen konzipiert und zeichnet sich durch eine hohe Materialqualität aus.
Robuste Verbindungstechnik
Der Winkel mit einem Bogenmaß von 90 Grad verbindet eine Pressmuffe mit einem konischen Außengewinde. Gefertigt aus Messing der Güte CuZn21Si3P (CW724R), bietet das Bauteil eine zugfeste Verbindung. Die EPDM-Dichtung sorgt für die notwendige Abdichtung im Systembetrieb. Das Fitting ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und für Mediumtemperaturen im Dauerbetrieb von 5 bis 70 °C geeignet.
Zertifizierte Qualität für die Installation
Das Systembauteil ist für die Verwendung in Trinkwasserleitungen geprüft und verfügt über entsprechende Zulassungen wie das DVGW-Siegel für Wasser sowie KIWA- und KOMO-Prüfsiegel. Die Trinkwasserkonformität gemäß UBA-Vorgaben unterstreicht die Eignung für den Einsatz in der Haustechnik.
Die Kombination aus Messing und der bewährten Pressverbindungstechnik macht diesen Übergangswinkel zu einer langlebigen Komponente für professionelle Rohrinstallationen. Mit einer Druckfestigkeit von 10 bar und der Eignung für Trinkwasseranwendungen bietet das Fitting eine verlässliche Lösung für anspruchsvolle Leitungsführungen.
Technische Daten
- Anschluss 1: Pressmuffe (20 mm)
- Anschluss 2: Außengewinde 3/4 Zoll (konisch)
- Winkel: 90 Grad
- Werkstoff: Messing (CuZn21Si3P / CW724R)
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur: 5 bis 70 °C
- Dichtungsmaterial: EPDM
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1135000491 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Außengewinde konisch (NPT) |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 14,5 |
| Artikelnummer | ROTH-1135000491 |
| Ausführung | 1-teilig |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115001260 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | Winkel |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,121 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | ja |
| KOMO-Prüfsiegel | ja |
| Konturcode Verbindung 1 | HR |
| LPCB-Prüfung | nein |

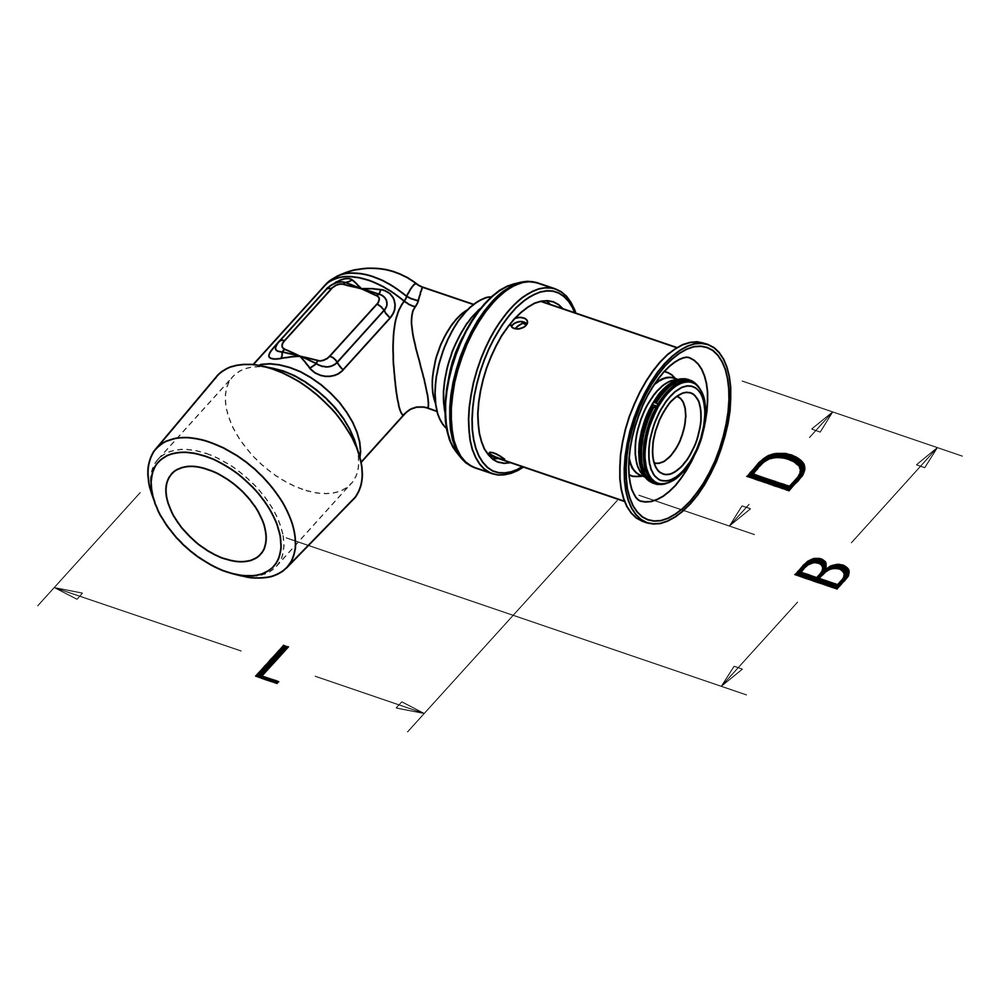

| Länge Anschluss 1 | 61 |
| Länge Anschluss 2 | 49 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn21Si3P (CW724R) |
| Werkstoffgüte Anschluss 2 | CuZn21Si3P (CW724R) |
| Winkel des Bogens | 90 |
| Zertifiziert nach NF 545 | nein |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
