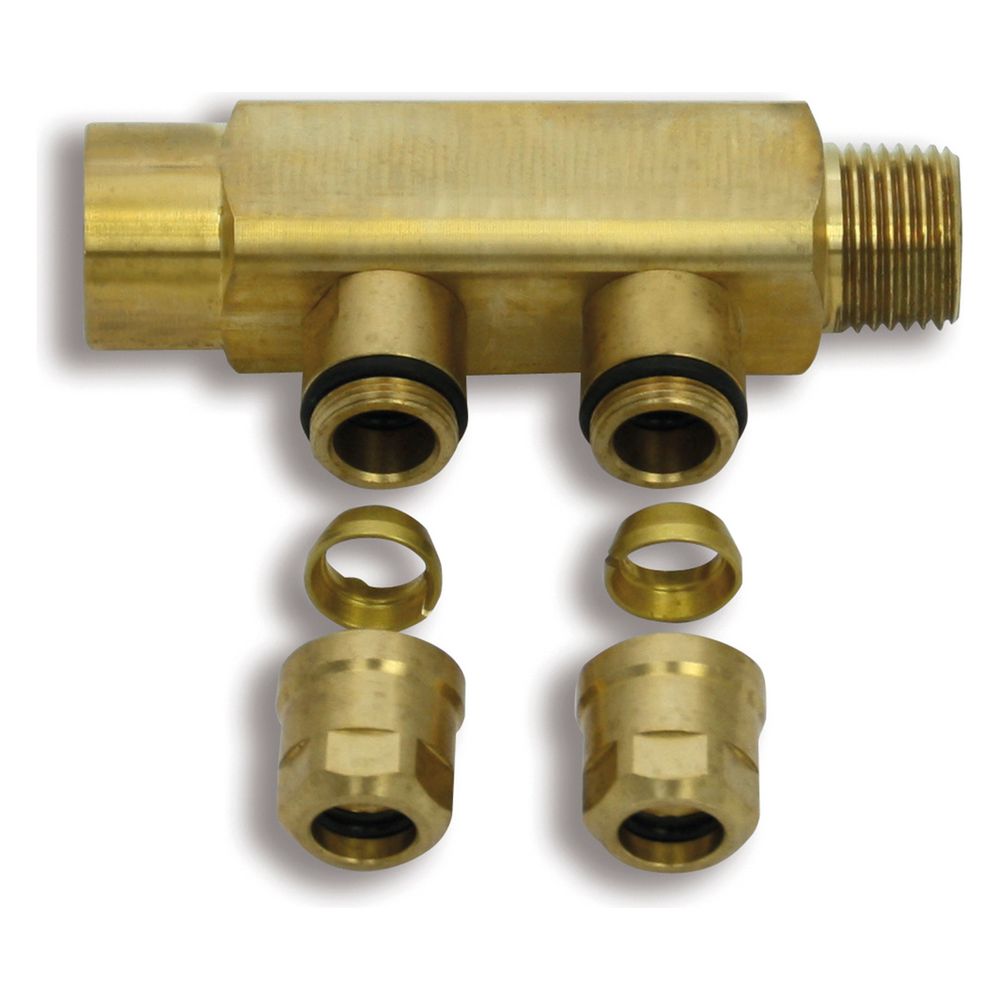

Roth Unterverteiler CC Compact UV-02, 2-fach, 11mm, Messing, 1135006680
Der Roth Unterverteiler CC Compact 2-fach dient als zentrale Komponente innerhalb des CC-Compact-Flächenheizungssystems. Die mehrteilige Konstruktion aus hochwertigem Messing (CuZn39Pb3) ermöglicht eine präzise Anbindung von Heizrohren mit einem Außendurchmesser von 11 mm.
Robuste Konstruktion für Flächenheizungen
Die Komponente ist für den Einsatz in Heizungssystemen konzipiert und zeichnet sich durch eine hohe Materialgüte aus. Die unbehandelte Oberfläche unterstreicht die industrielle Ausrichtung des Bauteils, das speziell auf die Anforderungen des CC-Compact-Systems abgestimmt ist. Durch die Kombination von Innengewinde- und Klemmringanschlüssen wird eine zuverlässige Verbindung innerhalb der Installation sichergestellt.
Technische Spezifikationen
Der Verteiler ist für einen maximalen Betriebsdruck von 6 bar ausgelegt und für Mediumtemperaturen im Dauerbetrieb zwischen 5 °C und 70 °C geeignet. Die Ausführung als 2-fach-Verteiler unterstützt eine effiziente Verteilung der Heizmedien in der Flächenheizung. Die präzise gefertigten Anschlüsse mit einer Schlüsselweite von 17 erleichtern die Montage vor Ort.
Die robuste Messingausführung sorgt für eine langlebige Funktionalität innerhalb des Flächenheizungssystems. Mit einer Druckfestigkeit von 6 bar und einem Temperaturbereich bis 70 °C bietet das Bauteil die notwendige Stabilität für den zuverlässigen Betrieb. Die systemgebundene Auslegung ermöglicht eine passgenaue Integration in die bestehende Infrastruktur.
Technische Daten
- Material: Messing (CuZn39Pb3)
- Anzahl Abgänge: 2-fach
- Max. Betriebsdruck: 6 bar
- Mediumtemperatur: 5 - 70 °C
- Rohraußendurchmesser: 11 mm
- Schlüsselweite: 17
- Anschluss 1: Innengewinde Flare (UNF) 1/2 Zoll
- Anschluss 2: Außengewinde Flare (UNF) 1/2 Zoll
- Anschluss 3/4: Klemmring DN 8
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | CC-Compact-System |
| Hersteller-Artikelnummer | 1135006680 |
| Hersteller | Roth |
| Anschluss 1 | Innengewinde Flare (UNF) |
| Anschluss 2 | Außengewinde Flare (UNF) |
| Anschluss 3 | Klemmring |
| Anschluss 4 | Klemmring |
| Arbeitslänge Anschluss 1 | 15 |
| Arbeitslänge Anschluss 2 | 20 |
| Arbeitslänge Anschluss 3 | 20 |
| Arbeitslänge Anschluss 4 | 20 |
| Artikelnummer | ROTH-1135006680 |
| DIN-CERTCO-Zertifikat | ja |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115033049 |
| FM-Prüfung | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,343 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | nein |
| KOMO-Prüfsiegel | nein |
| LPCB-Prüfung | nein |

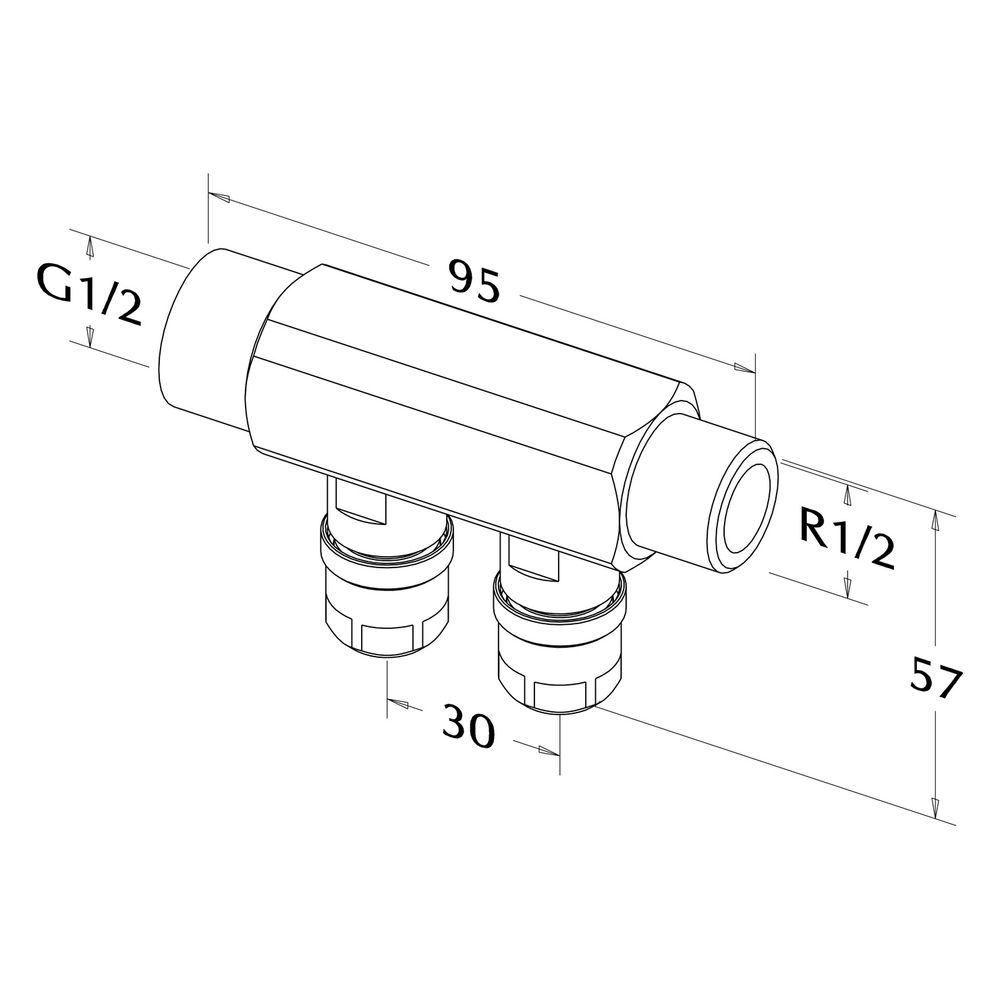

| Länge Anschluss 1 | 47,5 |
| Länge Anschluss 2 | 47,5 |
| Länge Anschluss 3 | 57 |
| Länge Anschluss 4 | 57 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Max Betriebsdruck bei max Mediumtemperatur | 6 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mehrteilig | ja |
| Mit Dichtungsmaterial | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Nenndurchmesser Anschluss 1 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 3 | DN 8 |
| Nenndurchmesser Anschluss 4 | DN 8 |
| Oberflächenbehandlung | unbehandelt |
| Oberflächenschutz | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 3 | 11 |
| Rohraußendurchmesser Anschluss 4 | 11 |
| Schlüsselweite | 17 |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | nein |
| Werkstoff | Messing |
| Werkstoffgüte | CuZn39Pb3 (CW614N) |
| WEEE-Nr. | DE36796766 |
