Beschreibung

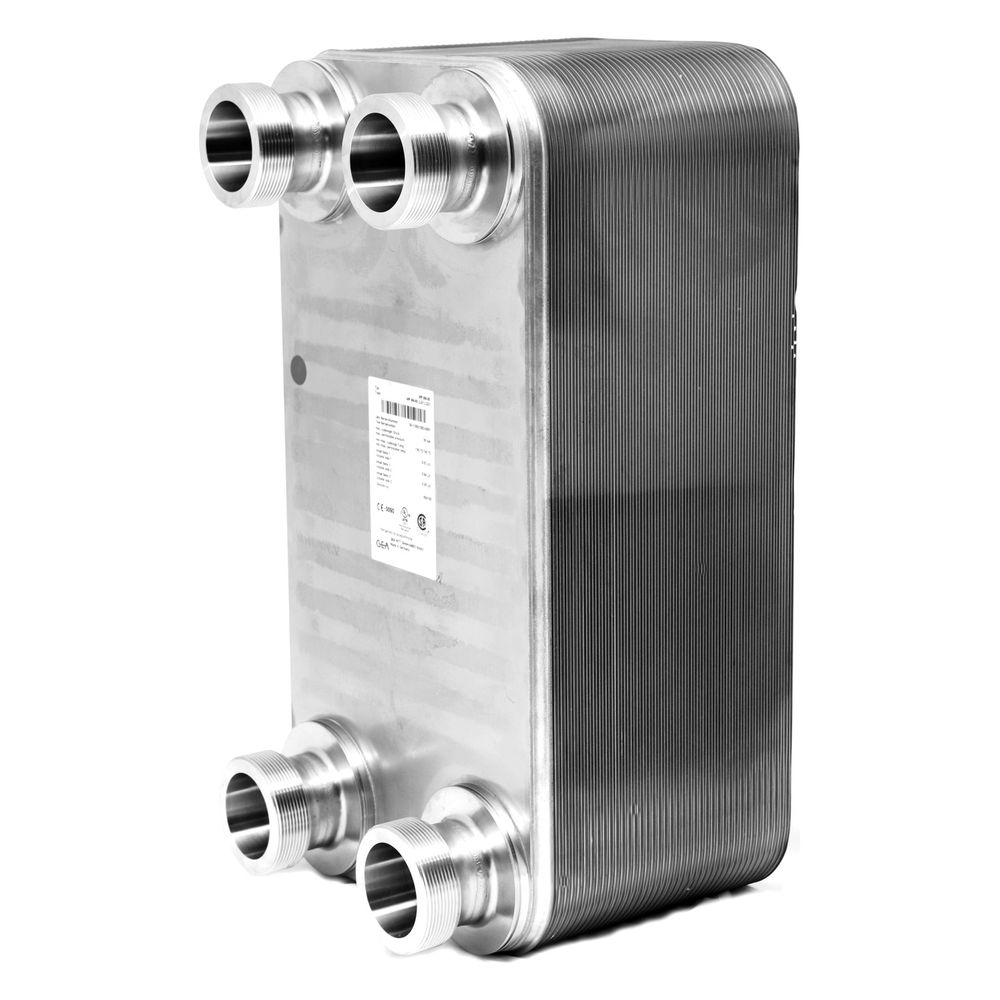

Roth Platten-Wärmetauscher Größe 3 Edelstahl, 532x271x151mm, 1135006188
Der Roth Wärmetauscher der Größe 3 dient als externer Zwischentauscher für Sole/Wasser-Wärmepumpen. Durch den Einsatz dieses nickelgelöteten Plattenwärmetauschers lässt sich eine Sole/Wasser-Wärmepumpe als Wasser/Wasser-Wärmepumpe betreiben, wodurch die Heizleistung aufgrund der höheren Wärmequellentemperatur steigt. Das Gerät ist für die Kombination mit der Roth Wärmepumpe ThermoTerra 19 kW ausgelegt.
Konstruktion und Betrieb
Der Wärmetauscher besteht aus rostfreiem Stahl mit Kupfer als Lotmaterial und verfügt über 50 Platten. Für den Betrieb ist zu beachten, dass die untere Einsatzgrenze der Wärmepumpe bei Inbetriebnahme von -9 °C auf +1 °C angehoben werden muss. Der Zwischenkreis erfordert eine Befüllung mit Frostschutzgemisch bis -15 °C. Zudem ist das Bauteil bauseits dampfdiffusionsdicht zu isolieren. Bei der Dimensionierung des Zwischenkreises ist die freie Pressung der integrierten Wärmequellenumwälzpumpe zu berücksichtigen.
Die robuste Bauweise ermöglicht einen maximalen Arbeitsdruck von 16 bar und eine maximale Vorlauftemperatur von 195 °C. Die Anschlüsse sind beidseitig als Außengewinde in der Dimension 1 1/4 Zoll ausgeführt, was eine sichere Einbindung in den Primär- und Sekundärkreislauf ermöglicht. Mit einer Leistung von 23 kW bietet das System eine effiziente Lösung für die Wärmeübertragung in anspruchsvollen Anlagen.
Technische Daten
- Leistung: 23 kW
- Anzahl der Platten: 50
- Max. Arbeitsdruck: 16 bar
- Max. Vorlauftemperatur: 195 °C
- Baulänge: 271 mm
- Bauhöhe: 532 mm
- Bautiefe: 151 mm
- Anschluss: 1 1/4 Zoll Außengewinde
- Werkstoff: Rostfreier Stahl
- Lotmaterial: Kupfer
Technische Daten
| Hersteller-Warengruppe | Wärmepumpen |
| Hersteller-Produktgruppe | Zubehör WPS |
| Hersteller-Artikelnummer | 1135006188 |
| Hersteller | Roth |
| Anzahl der Platten | 50 |
| Artikelnummer | ROTH-1135006188 |
| Ausführung | mit Platten |
| Bauhöhe | 532 |
| Baulänge | 271 |
| Bautiefe | 151 |
| EAN-13 | 4037115030468 |
| Geeignet für Dämmschale | ja |
| Gewicht | 40 kg |
| Leistung | 23 |
| Max Arbeitsdruck | 16 |
| Max Vorlauftemperatur | 195 |
| Mit Dämmschale | nein |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Nenndurchmesser sekundär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Sekundärer Anschluss | Außengewinde |
| Volumenstrom Primär | 5 |
| Volumenstrom Sekundär | 4,4 |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | DE36796766 |
