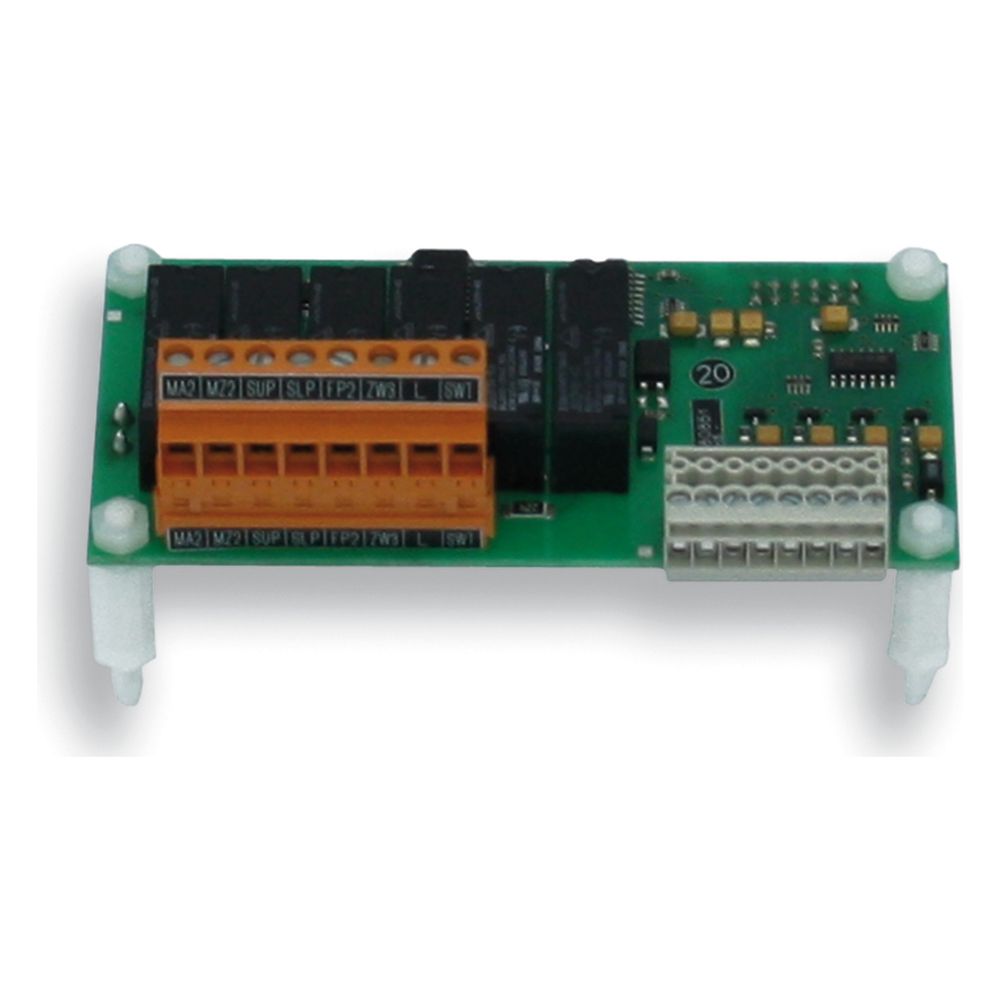

Roth Erweiterungsplatine MDSK für Wärmepumpe AuraModul 17kW E, 1135006092
Die Erweiterungsplatine MDSK von Roth dient als ergänzende Komponente für Wärmepumpensysteme. Sie ermöglicht die Steuerung von bis zu drei Misch-, Pumpen- oder Wärmetauschergruppen sowie drei Fußbodenheizkreisen und unterstützt zudem die Schwimmbadregelung.
Funktionsumfang und Einsatzbereiche
Die Platine ist für die Integration in bestehende Wärmepumpenanlagen konzipiert und bietet eine flexible Erweiterung der Regelungsoptionen. Mit einem analogen Eingang und sieben analogen Ausgängen lässt sich das System präzise an die Anforderungen der Heizungsanlage anpassen. Die Schutzart IP20 unterstreicht die Eignung für den geschützten Innenbereich. Eine Koppelbarkeit ist gegeben, während auf eine integrierte Zeitschaltuhr oder ein Display verzichtet wurde.
Technische Daten
- Anzahl analoge Eingänge: 1
- Anzahl analoge Ausgänge: 7
- Anzahl Mischgruppen: 3
- Anzahl Pumpengruppen: 3
- Anzahl Wärmetauschergruppen: 3
- Anzahl Fußbodenheizkreise: 3
- Schutzart: IP20
- Versorgungsspannung: 230 V
- Klasse Temperaturregler: VII
- Leistungsaufnahme Standby: 20 W
Durch die Erweiterung der Regelungsmöglichkeiten für bis zu drei Heiz- oder Wärmetauschergruppen sowie die Unterstützung der Schwimmbadregelung steigert diese Platine die Funktionalität der Wärmepumpenanlage. Mit sieben analogen Ausgängen und einer Versorgungsspannung von 230 V bietet sie eine solide Basis für die präzise Steuerung komplexer Heizsysteme.
Technische Daten
| Hersteller-Warengruppe | Wärmepumpen |
| Hersteller-Produktgruppe | Zubehör WPS |
| Hersteller-Artikelnummer | 1135006092 |
| Hersteller | Roth |
| Absauglüfterregulierung | nein |
| Ansteuerung Absauglüfter | ohne |
| Anzahl der analogen Ausgänge | 7 |
| Anzahl der analogen Eingänge | 1 |
| Anzahl der Fußbodenheizkreise | 3 |
| Anzahl der Kessel | 1 |
| Anzahl der Mischgruppen | 3 |
| Anzahl der Pumpengruppen | 3 |
| Anzahl der Wärmetauschergruppen | 3 |
| Artikelnummer | ROTH-1135006092 |
| Bauhöhe | 50 |
| Baulänge | 150 |
| Bautiefe | 70 |
| DIN-Schienenmontage | nein |
| EAN-13 | 4037115030314 |
| Geeignet für Wandmontage | nein |
| Gewicht | 0,8 kg |
| Gruppenregelung | nein |
| Kesselregelung | nein |
| Klasse des Temperaturreglers | VII |
| Kommunikationsbus | ohne |
| Kommunikationsprotokoll | ohne |
| Koppelbar | ja |
| Leistungsaufnahme im Bereitschaftszustand (solstandby) | 20 |
| Luftbefeuchter | nein |
| Luftbehandlungsregelung | nein |
| Lufterhitzer | nein |
| Luftkühler | nein |
| Luftnachwärmer | nein |
| Luftschleierregulierung | nein |
| Mit Außensensor | nein |
| Mit Display | nein |
| Mit PC-Anschluss | nein |
| Mit Raumsensor | nein |
| Mit Zeitschaltuhr | nein |
| Mit Zufuhrsensor | nein |
| Schutzart (IP) | IP20 |
| Schwimmbadregelung | ja |
| Selbstständig arbeitend | nein |
| Split-Unit-Regelung | nein |
| Trinkwasserregulierung | nein |
| Versorgungsspannung | 230 |
| Wechselventilregulierung Boiler | nein |
| Wärmepumpenregelung | ja |
| WEEE-Nr. | DE36796766 |
