Beschreibung

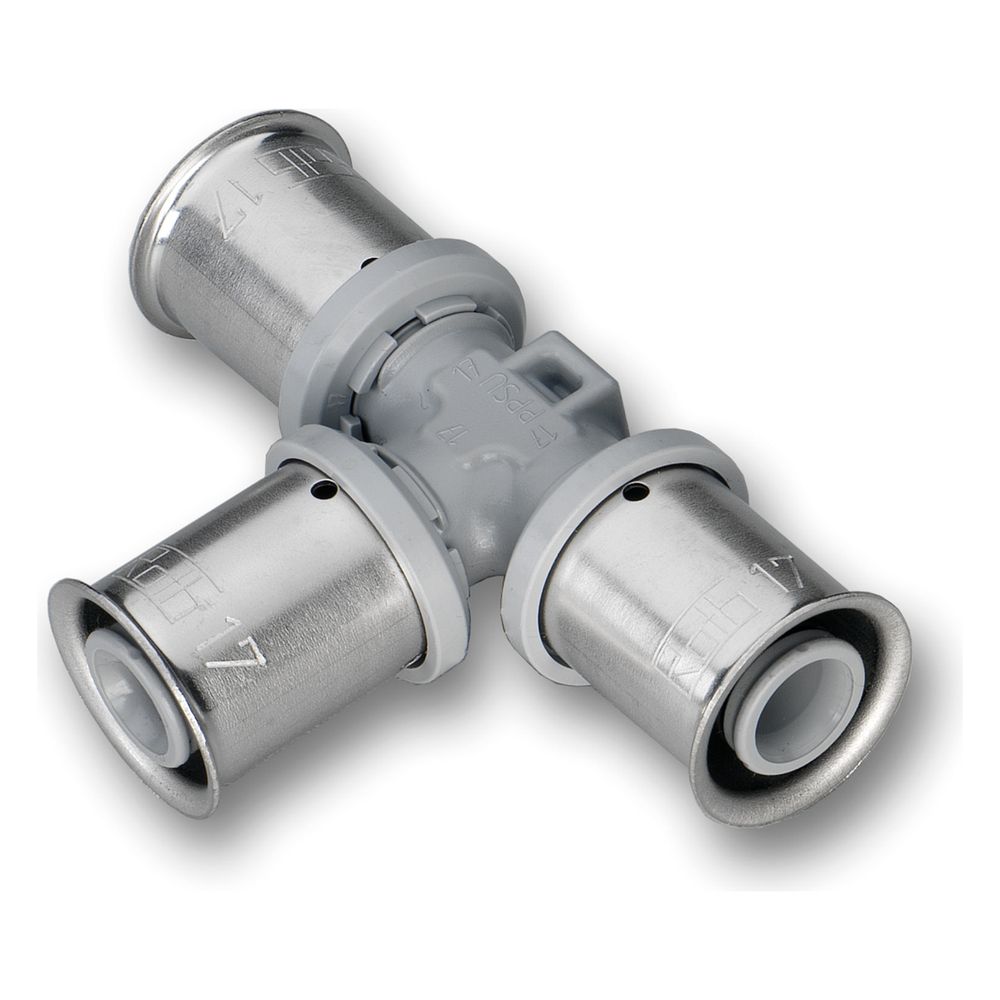

Roth T-Stück, 20x20x20mm, PPSU, Grau, 1115005525
Dieses T-Stück aus Polyphenylensulfon (PPSU) ermöglicht eine zuverlässige Abzweigung innerhalb von Rohrinstallationssystemen. Das Bauteil ist für den Einsatz in Trinkwasserinstallationen konzipiert und zeichnet sich durch eine zugfeste Verbindung aus.
Robuste Verbindungstechnik
Das Fitting verfügt über drei identische Pressmuffen mit einem Rohraußendurchmesser von jeweils 20 mm. Die Verbindung erfolgt über die HR-Kontur, was eine sichere Installation innerhalb des systemgebundenen Rohrleitungssystems ermöglicht. Durch den Werkstoff PPSU ist das Bauteil widerstandsfähig und für einen Dauerbetrieb bei Mediumtemperaturen zwischen 5 °C und 70 °C ausgelegt.
Die Konstruktion ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und erfüllt die Anforderungen für Trinkwasseranwendungen, was durch entsprechende Prüfsiegel wie DVGW, KIWA und KOMO belegt wird. Die graue Ausführung ist kompakt gestaltet und bietet eine hohe mechanische Stabilität für anspruchsvolle Installationsumgebungen.
Technische Daten
- Ausführung: T-Stück
- Werkstoff: Polyphenylensulfon (PPSU)
- Rohraußendurchmesser: 20 mm
- Anschlussart: Pressmuffe
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur: 5 - 70 °C
- Konturcode: HR
- Nenndurchmesser: DN 15
Das T-Stück bietet eine langlebige Lösung für die professionelle Rohrinstallation. Mit einer Druckfestigkeit von 10 bar und der Eignung für Temperaturen bis 70 °C eignet es sich ideal für den Einsatz in Trinkwassersystemen. Die zugfeste Konstruktion aus PPSU sorgt für eine sichere Verbindung der 20 mm Rohre und unterstützt eine effiziente Leitungsführung.
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1115005525 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Anschluss 3 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 26 |
| Arbeitslänge Anschluss 3 | 26 |
| Artikelnummer | ROTH-1115005525 |
| Ausführung | T-Stück |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115005824 |
| FM-Prüfung | nein |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,056 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hauptfarbe Fitting | grau |
| KIWA-Prüfsiegel | ja |
| KOMO-Prüfsiegel | ja |
| Konturcode Verbindung 1 | HR |
| Konturcode Verbindung 2 | HR |
| Konturcode Verbindung 3 | HR |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 39,5 |
| Länge Anschluss 2 | 52 |
| Länge Anschluss 3 | 39,5 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mehrteilig | nein |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 15 |
| Nenndurchmesser Anschluss 3 | DN 15 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 3 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Rohraußendurchmesser Anschluss 2 | 20 |
| Rohraußendurchmesser Anschluss 3 | 20 |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Polyphenylensulfon (PPSU) |
| Werkstoff des Anschlusses 2 | Polyphenylensulfon (PPSU) |
| Werkstoff des Anschlusses 3 | Polyphenylensulfon (PPSU) |
| Winkel | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
