Roth Anschlussmodul Basicline AM-8 hydraulic, 230 V, 326,5x90x52mm, 1135010343
Das Roth Anschlussmodul Basicline AM-8 hydraulic ermöglicht die effiziente Regelung von Flächenheizungssystemen in bis zu acht Zonen. Die Komponente unterstützt sowohl Heiz- als auch Kühlfunktionen und ist für den Betrieb mit einer Versorgungsspannung von 230 V ausgelegt.
Funktionsweise und Einsatzbereich

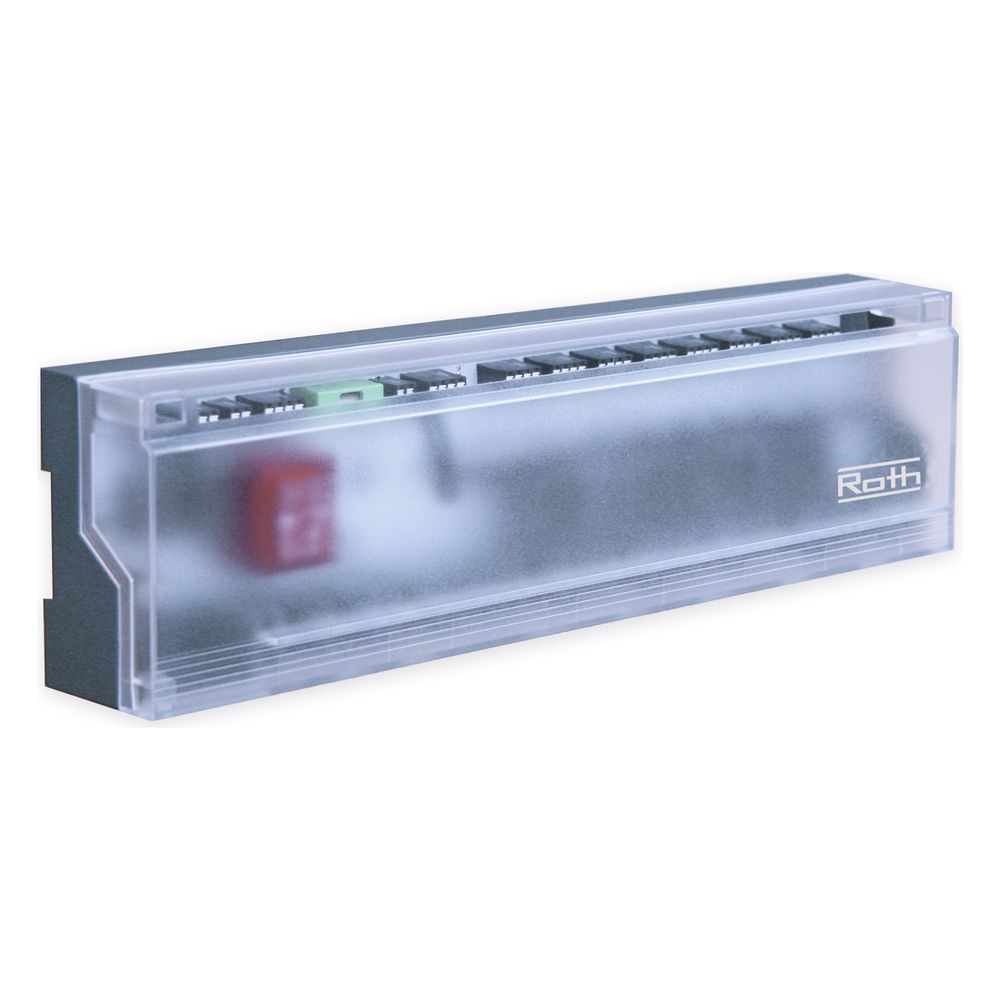

Das Modul dient der zentralen Steuerung von Heiz- und Kühlsystemen. Es ist für den Einsatz von bis zu acht Raumthermostaten sowie maximal 17 Stellantrieben (230 V) konzipiert. Ein integrierter Regelalgorithmus sorgt für einen intelligenten Lastenausgleich. Durch die direkte Verarbeitung des C/O-Signals ist der Kühlbetrieb mit entsprechenden Raumthermostaten möglich. Die Technik ist in einem Gehäuse mit transparentem Deckel untergebracht, das über eine Zugentlastung verfügt und sich schnell auf Hutschienen oder direkt an der Rückwand des Verteilerschrankes montieren lässt. LED-Anzeigen für Power, Pumpenausgang und die einzelnen Zonen erleichtern die Überwachung.
Technische Daten
- Anzahl der Kanäle: 8
- Versorgungsspannung: 230 V
- Ausgangsspannung: 230 V
- Max. Kontaktbelastung: 2 A
- Schutzart: IP20

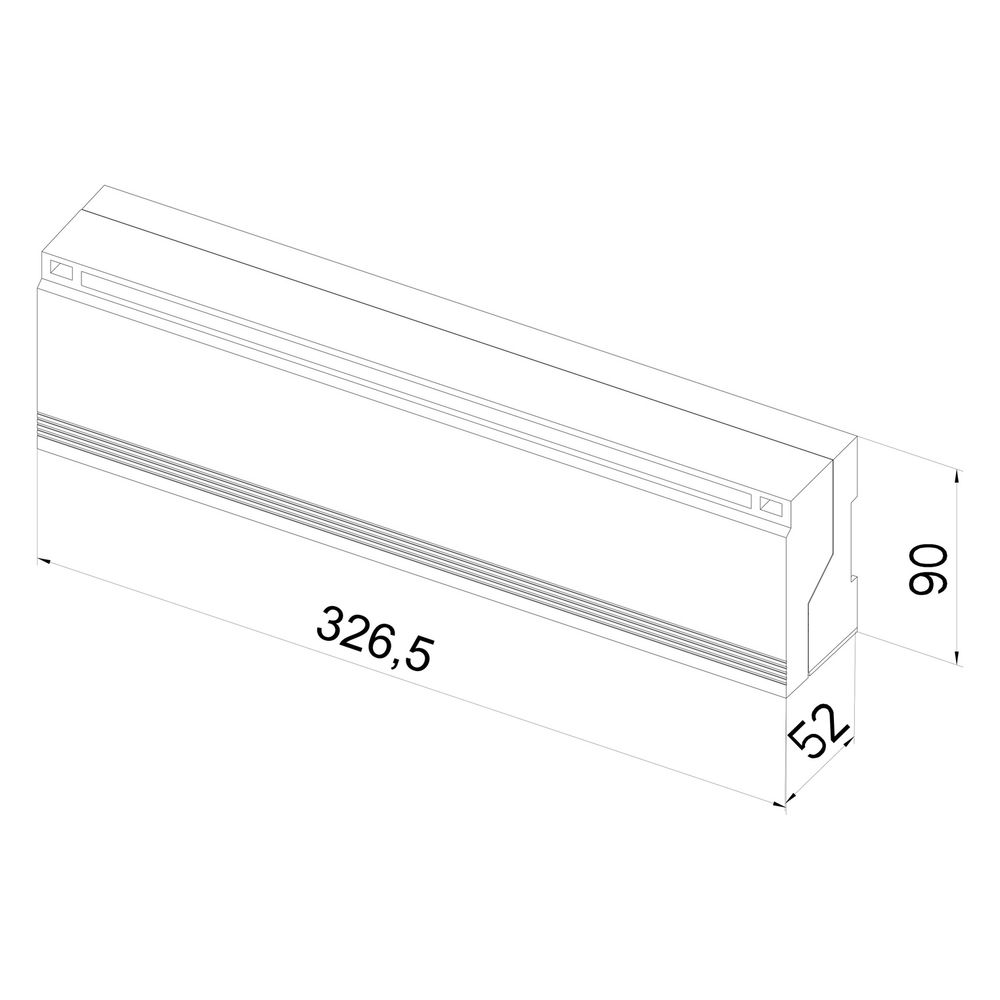

- Baulänge: 326,5 mm
- Bauhöhe: 90 mm
- Bautiefe: 52 mm
- Kontaktausführung: Schließer (NO)
Das Anschlussmodul bietet mit acht Kanälen eine flexible Lösung für die Zonensteuerung in Flächenheizungssystemen. Mit einer maximalen Kontaktbelastung von 2 A, der Unterstützung für Heizen und Kühlen sowie der einfachen Montage auf Hutschienen stellt das Modul eine zuverlässige Basis für die präzise Temperaturregelung dar.
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Regelungs-Technik |
| Hersteller-Artikelnummer | 1135010343 |
| Hersteller | Roth |
| Anschluss für externe Antenne | nein |
| Anzahl der Kanäle/Zone | 8 |
| Artikelnummer | ROTH-1135010343 |
| Ausgangsspannung | 230 |
| Bauhöhe | 90 |
| Baulänge | 326,5 |
| Bautiefe | 52 |
| EAN-13 | 4037115079627 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Gewicht | 0,57 kg |
| Haftungsübernahmevereinbarung | Ja |
| Kontaktausführung | Schließer (NO) |
| Max Kontaktbelastung | 2 |
| Max Spannung der Kontakte | 230 |
| Mit Zeitschaltuhr | nein |
| Mit zusätzlichem Kontakt | ja |
| Schutzart (IP) | IP20 |
| Smart Control | nein |
| Vernetzbar über Funk (optional) | nein |
| Vernetzbar über Funk (standardmäßig) | nein |
| Versorgungsspannung | 230 |
| WEEE-Nr. | DE36796766 |
