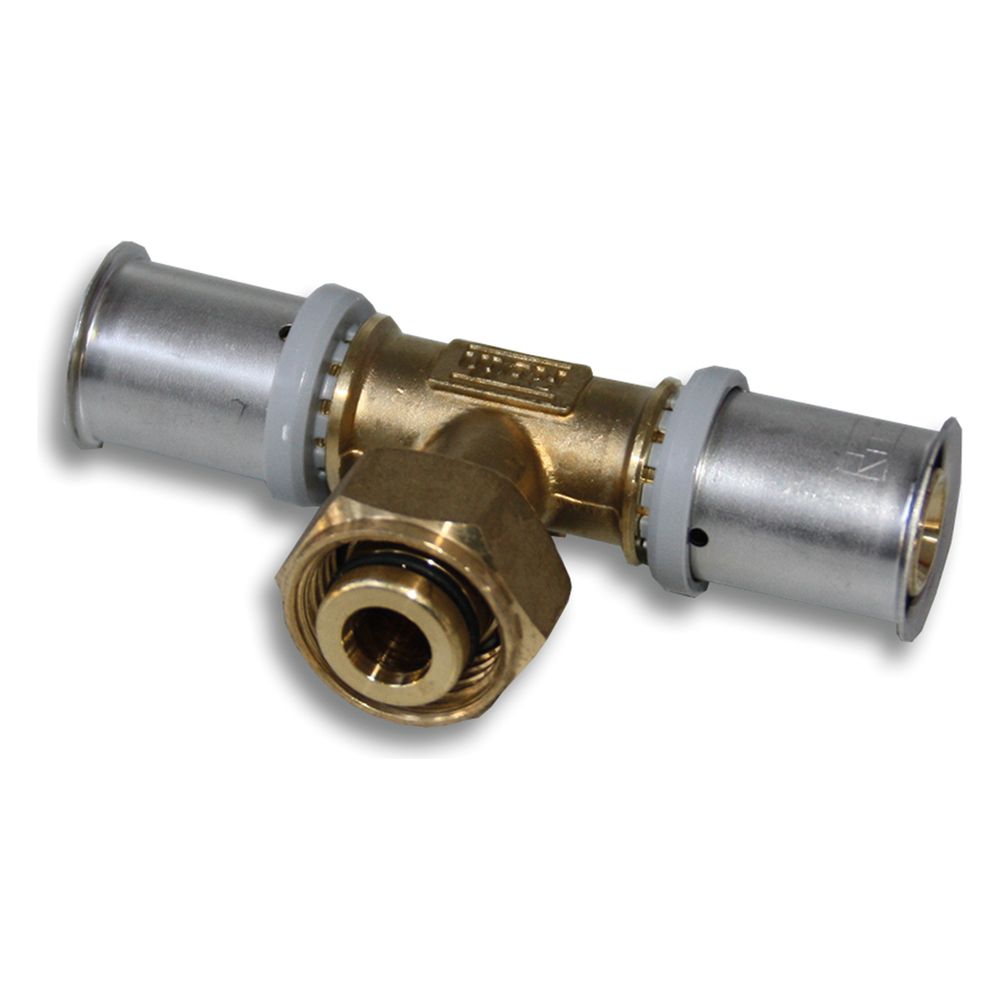

Roth Übergangs-T-Stück Geberit MeplaFix, 17x1/2" IGx17mm, Messing, 1135007225
Das Übergangs-T-Stück von Roth ermöglicht eine zuverlässige Verbindung innerhalb von Rohrinstallationssystemen. Das Bauteil ist für den Einsatz in Wasserleitungen konzipiert und besteht aus hochwertigem Messing der Güte CuZn21Si3P.
Robuste Verbindungstechnik
Das Fitting ist für eine dauerhafte und zugfeste Installation ausgelegt. Mit zwei Pressmuffen-Anschlüssen für einen Rohraußendurchmesser von 17 mm und einem Abgang mit 1/2 Zoll Innengewinde bietet es eine präzise Passform für entsprechende Systemkomponenten. Die unbehandelte Oberfläche unterstreicht die Materialqualität, während die EPDM-Dichtung für die notwendige Abdichtung im System sorgt.
Einsatz und Sicherheit
Das Bauteil ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und für Mediumtemperaturen im Dauerbetrieb zwischen 5 °C und 70 °C geeignet. Durch die Zertifizierungen nach DVGW, KIWA und KOMO ist die Eignung für Wasserinstallationen belegt. Die systemgebundene Ausführung ermöglicht eine hohe Kompatibilität innerhalb der vorgesehenen Installationsumgebung.
Die Kombination aus hochwertigem Messing und der zugfesten Konstruktion macht dieses T-Stück zu einer langlebigen Komponente für professionelle Rohrinstallationen. Mit einer Druckfestigkeit von 10 bar und der Eignung für Temperaturen bis 70 °C erfüllt es die Anforderungen an moderne Wasserversorgungssysteme. Die präzise gefertigten Anschlüsse in 17 mm und 1/2 Zoll ermöglichen eine effiziente Montage.
Technische Daten
- Ausführung: T-Stück
- Anschluss 1: Pressmuffe 17 mm
- Anschluss 2: Überwurfmutter 1/2 Zoll
- Anschluss 3: Pressmuffe 17 mm
- Werkstoff: Messing (CuZn21Si3P)
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur: 5 - 70 °C
- Dichtungsmaterial: EPDM
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1135007225 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Überwurfmutter |
| Anschluss 3 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 16 |
| Arbeitslänge Anschluss 3 | 26 |
| Artikelnummer | ROTH-1135007225 |
| Ausführung | T-Stück |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115035579 |
| FM-Prüfung | nein |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,145 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | ja |
| KOMO-Prüfsiegel | ja |
| Konturcode Verbindung 1 | HR |
| Konturcode Verbindung 3 | HR |
| LPCB-Prüfung | nein |

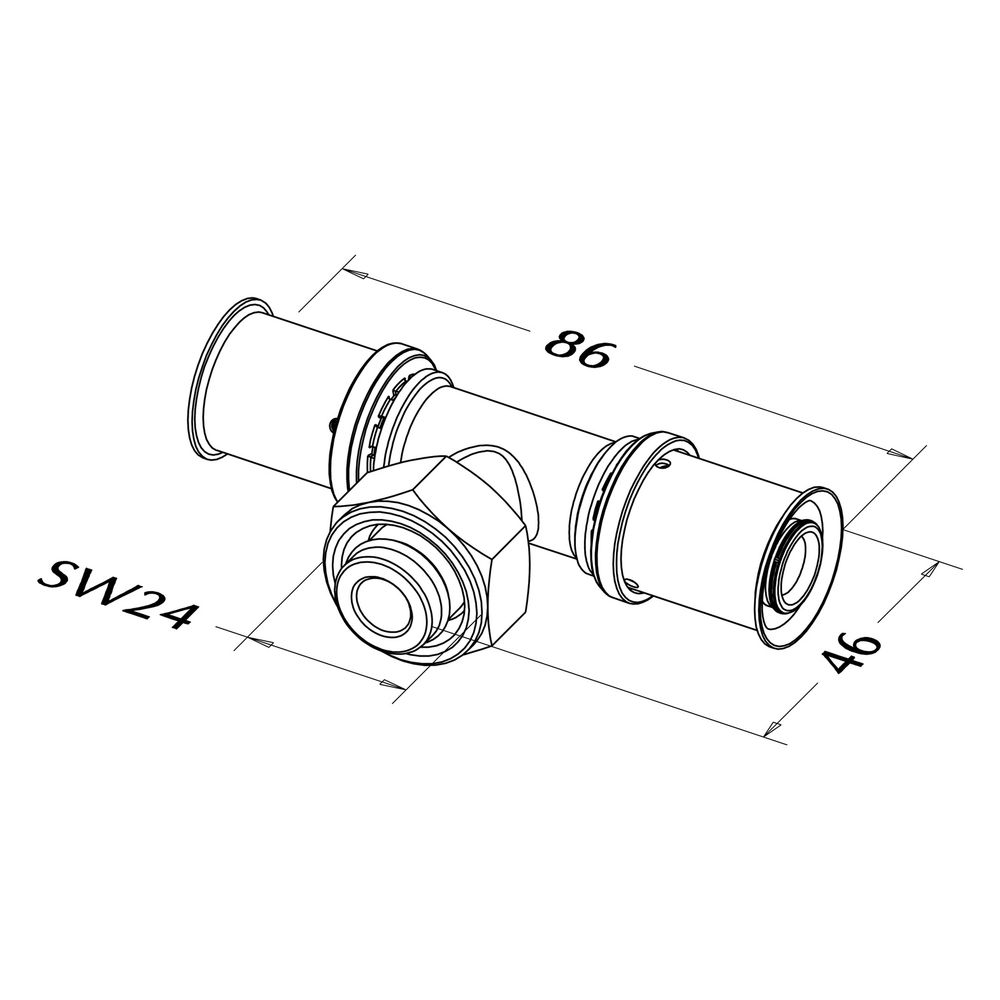

| Länge Anschluss 1 | 43 |
| Länge Anschluss 2 | 46 |
| Länge Anschluss 3 | 46 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mehrteilig | nein |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 12 |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 3 | DN 12 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 3 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 17 |
| Rohraußendurchmesser Anschluss 3 | 17 |
| Schlüsselweite Überwurfmutter | 24 |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoff des Anschlusses 3 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn21Si3P (CW724R) |
| Werkstoffgüte Anschluss 2 | CuZn21Si3P (CW724R) |
| Werkstoffgüte Anschluss 3 | CuZn21Si3P (CW724R) |
| Winkel | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
