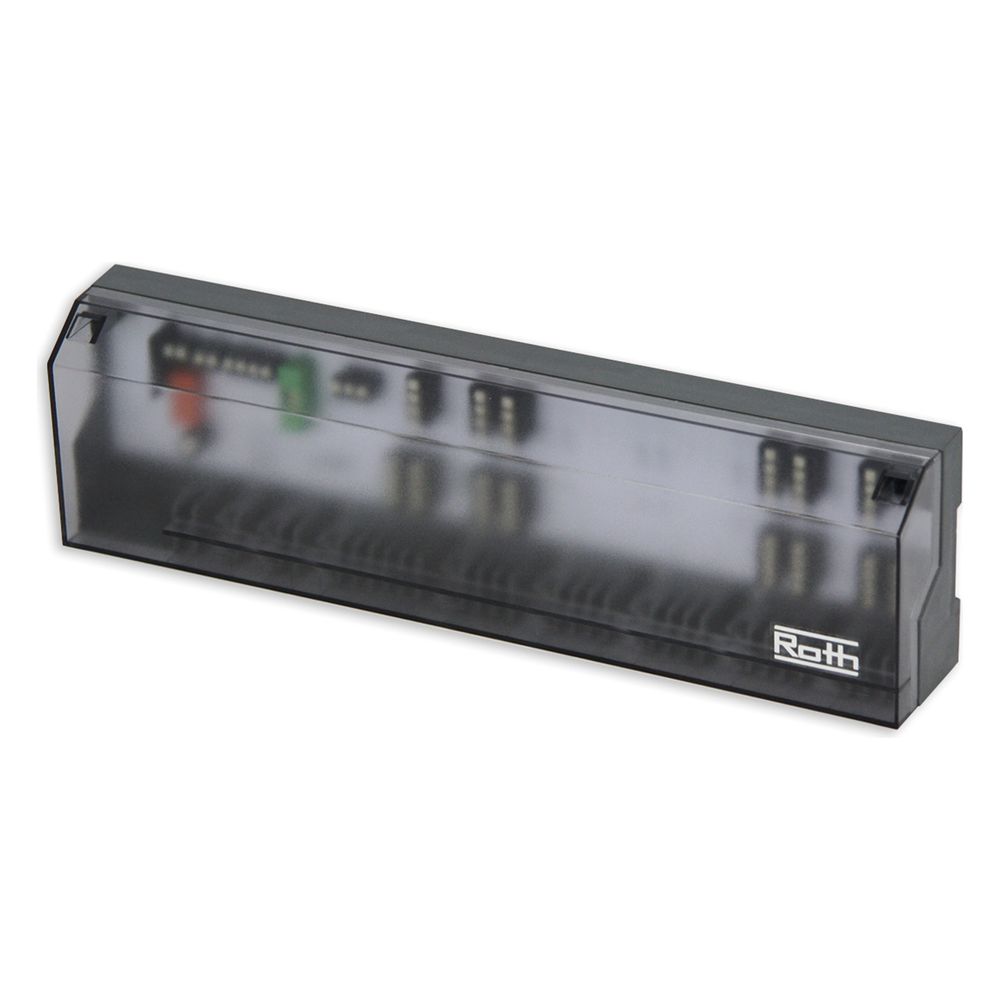

Roth Anschlussmodul Basicline AM-6, 6 Kanäle, 230V, 326,5x90x52mm, 1135007708
Das Roth Anschlussmodul Basicline AM-6 ermöglicht eine sichere und geordnete Verschaltung von Raumthermostaten sowie Stellantrieben in Flächenheizungssystemen. Die Anschlusseinheit ist für den Betrieb mit 230 V Komponenten ausgelegt und unterstützt bis zu sechs Heizzonen.
Funktionsweise und Installation
Das Modul dient der bedarfsgerechten Steuerung von Heizungsanlagen. Es verfügt über einen Pumpenausgang sowie einen Absenkeingang, der die Weiterschaltung des Absenksignals bei Verwendung eines Uhrenthermostates ermöglicht. Das Gehäuse ist mit einer normgerechten Zugentlastung ausgestattet und für die Montage auf einer Hutschiene oder direkt auf der Rückwand eines Verteilerschrankes vorgesehen.
Elektrische Eigenschaften
Die Regelungseinheit arbeitet mit einer Versorgungs- und Ausgangsspannung von 230 V. Die Kontaktausführung erfolgt als Schließer (NO), ergänzt durch einen zusätzlichen Kontakt für erweiterte Schaltfunktionen. Mit einer Schutzart von IP20 ist das Modul für den Einsatz in geschützten Innenbereichen konzipiert.
Die Steuerung von bis zu sechs Heizzonen erlaubt eine präzise Temperaturregelung in Wohn- oder Gewerberäumen. Durch die integrierte Zeitschaltfunktion und die robuste Kontakttechnik mit einer maximalen Belastung von 2 A bietet das System eine zuverlässige Basis für moderne Regelungstechnik in Flächenheizungssystemen.
Technische Daten
- Anzahl der Kanäle: 6
- Max. Kapazität pro Kanal: 6
- Versorgungsspannung: 230 V
- Ausgangsspannung: 230 V
- Max. Kontaktbelastung: 2 A
- Schutzart: IP20
- Baulänge: 326,5 mm
- Bauhöhe: 90 mm
- Bautiefe: 52 mm
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Regelungs-Technik |
| Hersteller-Artikelnummer | 1135007708 |
| Hersteller | Roth |
| Anschluss für externe Antenne | nein |
| Anzahl der Kanäle/Zone | 6 |
| Artikelnummer | ROTH-1135007708 |
| Ausgangsspannung | 230 |
| Bauhöhe | 90 |
| Baulänge | 326,5 |
| Bautiefe | 52 |
| EAN-13 | 4037115046841 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 0,535 kg |
| Haftungsübernahmevereinbarung | Ja |
| Kontaktausführung | Schließer (NO) |
| Max Kapazität pro Kanal | 6 |
| Max Kontaktbelastung | 2 |
| Max Spannung der Kontakte | 230 |
| Mit Zeitschaltuhr | ja |
| Mit zusätzlichem Kontakt | ja |
| Schutzart (IP) | IP20 |
| Smart Control | nein |
| Vernetzbar über Funk (optional) | nein |
| Vernetzbar über Funk (standardmäßig) | nein |
| Versorgungsspannung | 230 |
| WEEE-Nr. | DE36796766 |
