Beschreibung

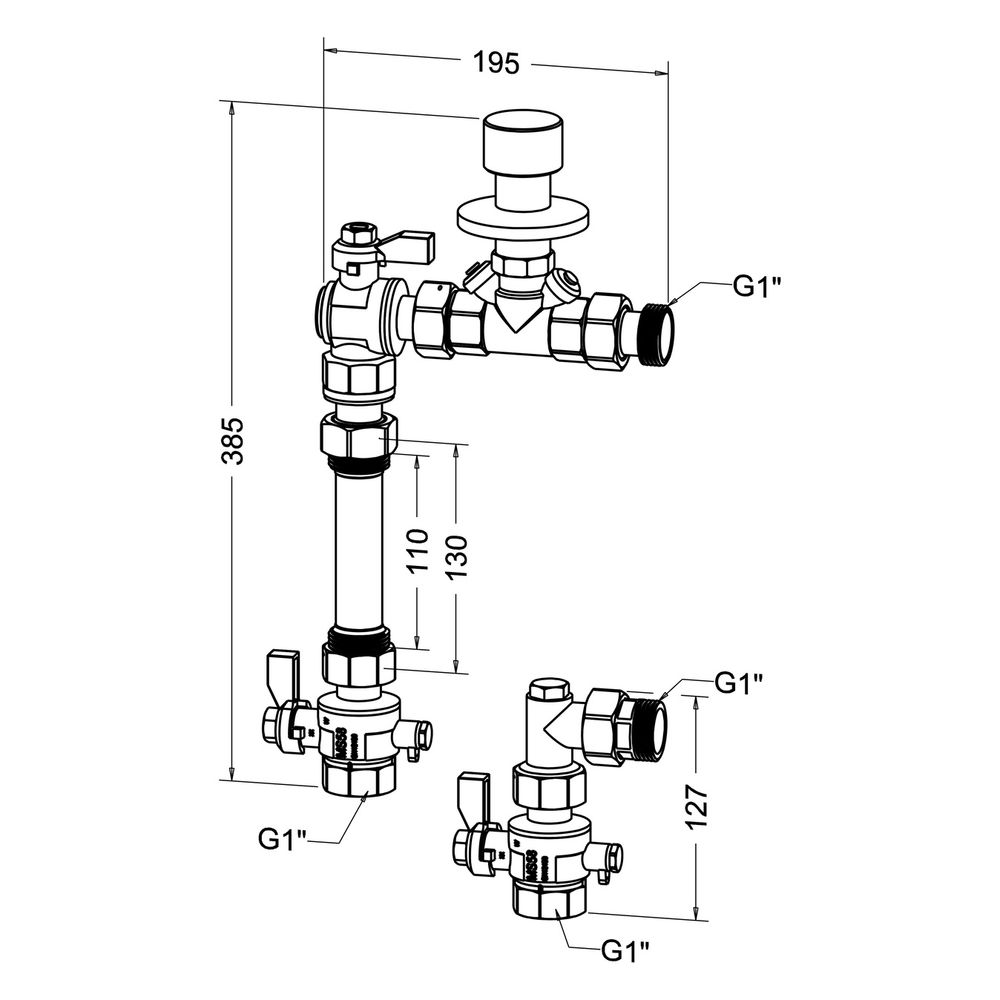

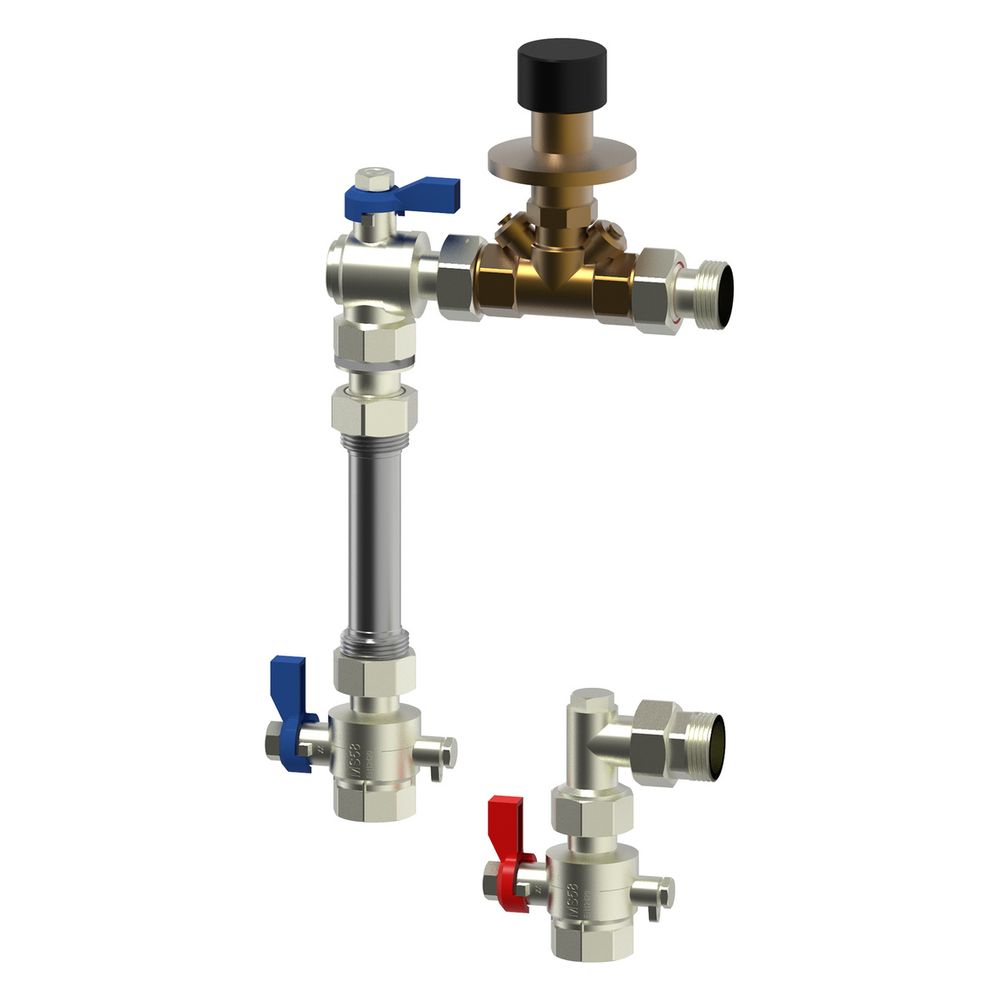

Roth Differenzdruckregler mit WMZ Einbauset senkrecht, 1", 1135010087
Diese Anschlusseinheit von Roth kombiniert einen Differenzdruckregler mit einem Einbauset für Wärmemengenzähler in senkrechter Ausführung. Sie dient der präzisen Druckregelung und effizienten Verbrauchserfassung in Flächenheizungssystemen.
Funktion und Aufbau
Die Einheit umfasst einen Oventrop Differenzdruckregler vom Typ Hycocon DTZ in der Dimension DN 20, der platzsparend im Rücklauf installiert wird. Zur Integration eines Wärmemengenzählers verfügt das Set über ein Passstück sowie zwei Kugelhähne mit Aufnahmen für direkt eintauchende Temperaturfühler. Die Konstruktion ermöglicht konstante Druckverhältnisse am Heizkreisverteiler und unterstützt eine einfache Bedienung sowie Ablesbarkeit.
Technische Daten
- Regler-Typ: Oventrop Hycocon DTZ
- Dimension: DN 20
- Gewindemaß: 1 Zoll
- Montageausrichtung: Senkrecht
- Schnittstelle Temperaturfühler: M 10 x 1 AG
- Einsatzbereich: Flächenheizungssysteme
Die Anschlusseinheit stellt eine fachgerechte Lösung für die hydraulische Optimierung und Wärmemengenmessung dar. Durch die robuste Ausführung und die integrierten Komponenten für den Zählereinbau ermöglicht das System eine zuverlässige Regelung und präzise Erfassung der Heizenergie in modernen Flächenheizungen.
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Regelungs-Technik |
| Hersteller-Artikelnummer | 1135010087 |
| Hersteller | Roth |
| Art des Zubehörs/Ersatzteils | Anschlussset Wärmemengenzähler |
| Artikelnummer | ROTH-1135010087 |
| EAN-13 | 4037115071829 |
| Ersatzteil | nein |
| Gewicht | 3 kg |
| Gewindemaß | 1 Zoll |
| Haftungsübernahmevereinbarung | Ja |
| Zubehör | ja |
| WEEE-Nr. | DE36796766 |
