Roth Winkelanschlussgruppe 1"AG, PN 6, Messing, vernickelt, 1135010085

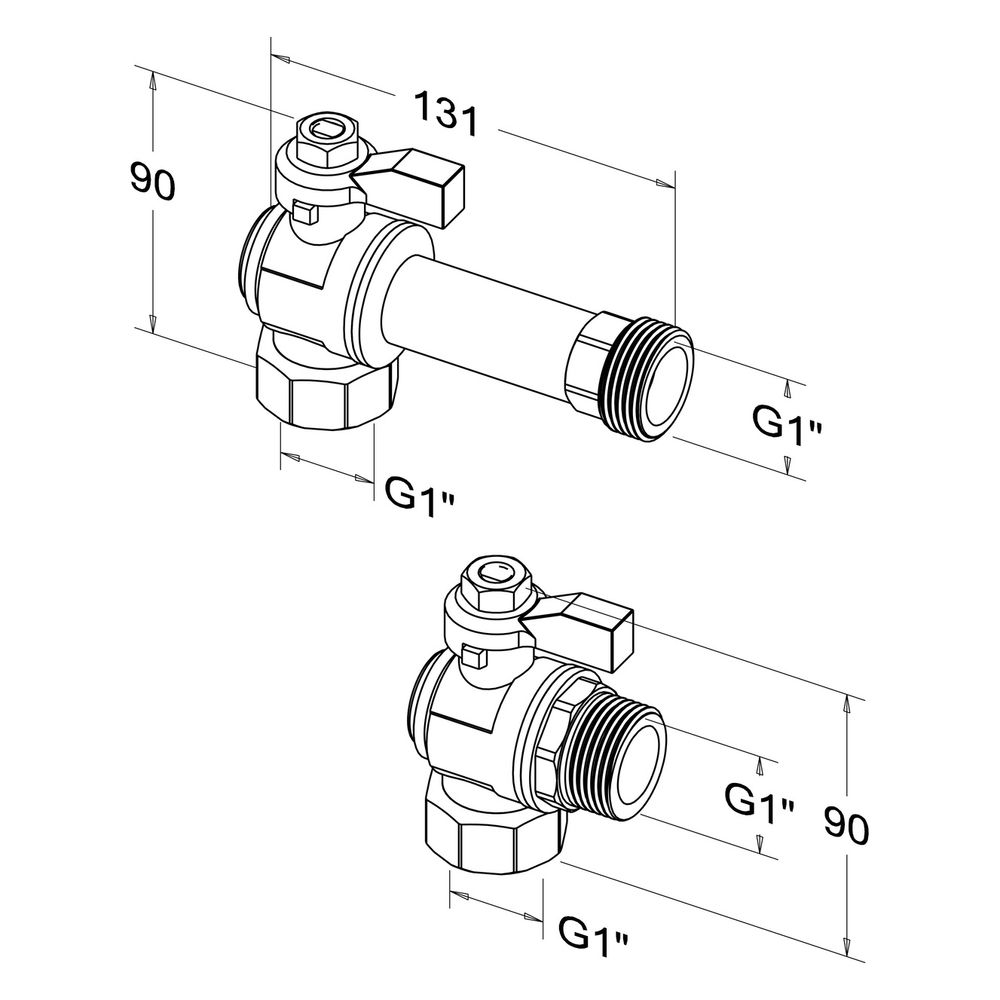

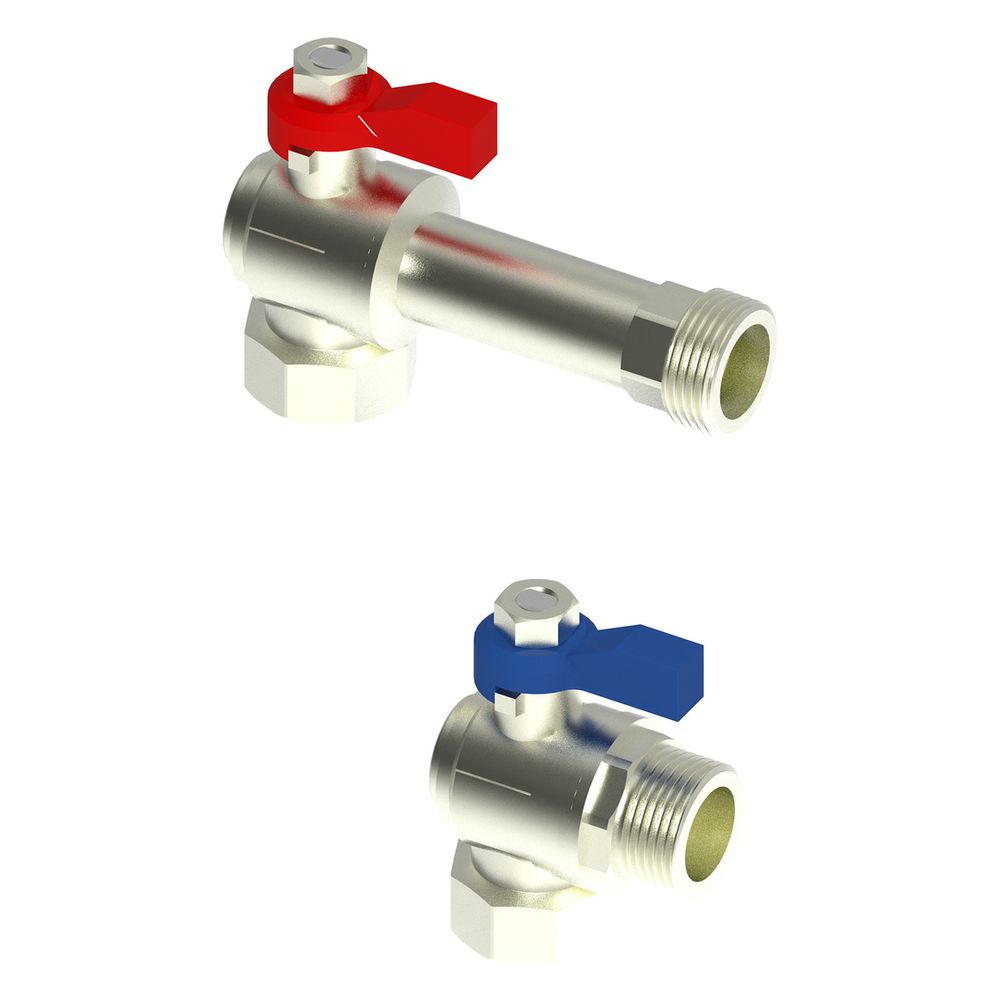

Die Roth Winkelanschlussgruppe ermöglicht eine präzise Anbindung an Edelstahl-Heizkreisverteiler in Flächenheizungssystemen. Das Set besteht aus einem langen Eck-Kugelhahn für den Vorlauf sowie einem kurzen Eck-Kugelhahn für den Rücklauf und ist für den dauerhaften Einsatz bei Mediumtemperaturen bis 80 °C ausgelegt.
Robuste Konstruktion für die Heizungstechnik
Die 2-teilige Gehäusekonstruktion aus vernickeltem Messing der Güte CuZn40Pb2 (CW617N) ist für eine Druckstufe von PN 6 spezifiziert. Durch den Volldurchgang wird ein optimaler Durchfluss sichergestellt, wobei die Kugeldichtung aus PTFE für eine zuverlässige Abdichtung sorgt. Die Bedienung erfolgt über einen Handgriff.
Anschluss und Kompatibilität
Das Bauteil verfügt über zwei Anschlüsse mit einem Nenndurchmesser von 1 Zoll. Anschluss 1 ist als zylindrisches Innengewinde (BSPP) ausgeführt, während Anschluss 2 als zylindrisches Außengewinde nach ISO 228-1 konzipiert ist. Die Überwurfmutter weist eine Schlüsselweite von 38 auf, was die Montage in Systemen der Regelungstechnik erleichtert.
Diese Winkelanschlussgruppe überzeugt durch ihre langlebige Materialwahl und die hohe Durchflusskapazität mit einem Kvs-Wert von 11,08. Mit einer Nenngröße von 1 Zoll und der robusten Ausführung in vernickeltem Messing stellt sie eine zuverlässige Komponente für Flächenheizungssysteme dar, die für Dauerbetriebstemperaturen bis 80 °C ausgelegt ist.
Technische Daten
- Ausführung: rechtwinklig
- Nenndurchmesser Anschluss 1: 1 Zoll
- Nenndurchmesser Anschluss 2: 1 Zoll
- Druckstufe: PN 6
- Kvs-Wert: 11,08
- Material: Messing, vernickelt
- Mediumtemperatur (Dauerbetrieb): 80 °C
- Schlüsselweite Überwurfmutter: 38
Lieferumfang
- 1x Roth Winkelanschlussgruppe (bestehend aus 1x langem Eck-Kugelhahn, 1x kurzem Eck-Kugelhahn, 2x Dichtungen)
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Regelungs-Technik |
| Hersteller-Artikelnummer | 1135010085 |
| Hersteller | Roth |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Artikelnummer | ROTH-1135010085 |
| Ausführung | rechtwinklig |
| Bedienung | Handgriff |
| Druckstufe Artikel | PN 6 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115071805 |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 2-teilig |
| Gewicht | 1,2 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | nein |
| Kvs-Wert | 11,08 |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Mediumtemperatur (Dauerbetrieb) | 80 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | 1 Zoll (25) |
| Nenndurchmesser Anschluss 2 | 1 Zoll (25) |
| Oberflächenschutz Gehäuse | vernickelt |
| Schlüsselweite Überwurfmutter | 38 |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
| WEEE-Nr. | DE36796766 |
