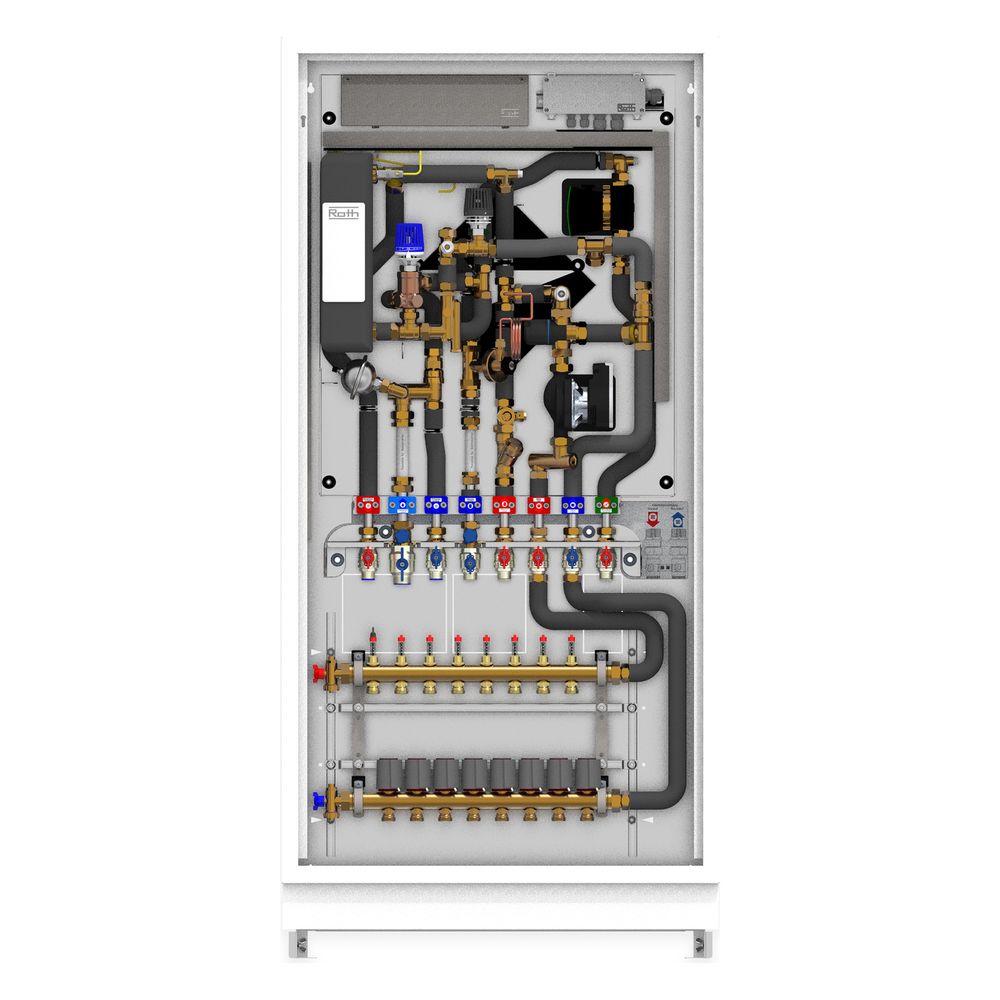

Roth Wohnungsstation FlatConnect BM LT F FH C, 12kW, 14L/min, 625x825x144mm, mit Edelstahl-Wärmetauscher
Das Roth Basismodul Frischwasser FlatConnect BM LT F FH C ist eine kompakte Wohnungsstation für die effiziente Trinkwassererwärmung und Wärmeverteilung in Mehrfamilienhäusern. Das System ist für den Einsatz in Niedertemperatursystemen optimiert und eignet sich für die Anbindung an Wärmepumpen, Fernwärme sowie Blockheizkraftwerke. Die Trinkwassererwärmung erfolgt im Durchlaufprinzip, wobei eine integrierte Zirkulation das Temperaturniveau im Trinkwarmwassernetz stabil hält.
Hydraulische Regelung und Aufbau
Das Herzstück bildet ein hydraulisches Regelventil, das eine effiziente Betriebsweise ermöglicht. Die Station ist mit einem kupfergelöteten Wärmetauscher aus rostfreiem Stahl ausgestattet, der vollversiegelt ausgeführt ist. Zur Ausstattung gehören eine Warmhaltestufe, eine Vorrangschaltung für die Warmwasserbereitung sowie ein Schmutzfänger zum Schutz der hydraulischen Komponenten. Eine Isolierung reduziert Wärmeverluste im Betrieb.
Installation und Anschluss
Die Station ist für eine platzsparende Montage konzipiert und verfügt über Passstücke für Wärmezähler sowie Kaltwasserzähler. Die Anschlüsse sind für eine flexible Integration in bestehende Versorgungsstrukturen ausgelegt. Ein Zirkulationsanschluss ist vorhanden, um den Komfort bei der Warmwasserbereitstellung zu erhöhen.
Technische Daten
- Baulänge: 625 mm
- Bauhöhe: 825 mm
- Bautiefe: 144 mm
- Trinkwasserleistung: 39 l/min
- Primäre Vorlauftemperatur: 50 - 60 °C
- Sekundäre Vorlauftemperatur: 25 - 47 °C
- Einstellbereich Warmwasser: 45 - 55 °C
- Max. Betriebsdruck Trinkwasser: 1000 kPa
- Max. Arbeitsdruck primär/sekundär: 600 kPa
- Nenndurchmesser Kaltwasseranschluss: 1 Zoll
Die Wohnungsstation bietet eine zuverlässige Lösung für die dezentrale Warmwasserbereitung und Heizungsanbindung. Mit einer Trinkwasserleistung von 14 l/min im Zapfbetrieb und der Eignung für verschiedene Wärmequellen stellt sie eine leistungsstarke Komponente für moderne Wohnanlagen dar. Die robuste Bauweise und die integrierten Zählerpassstücke erleichtern die Inbetriebnahme und Wartung in Neubau- sowie Modernisierungsprojekten.
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Wohnungsstation |
| Hersteller-Artikelnummer | 1135010267 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135010267 |
| Bauhöhe | 825 |
| Baulänge | 625 |
| Bautiefe | 144 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115073045 |
| Einstellbereich Temperatur heißes Leitungswasser | 45 - 55 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | ja |
| Geeignet für Wärmepumpe | ja |
| Gewicht | 26,1 kg |
| Größe Anschluss Zirkulationsleitung | 3/4 Zoll (20) |
| Haftungsübernahmevereinbarung | Ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Länge Passstück für Kaltwasserzähler | 130 |
| Länge Passstück für Wärmezähler | 110 |
| Material Wärmetauscher | rostfreier Stahl |
| Max Arbeitsdruck primär | 600 |
| Max Arbeitsdruck sekundär | 600 |
| Max Betriebsdruck Trinkwasser | 1000 |
| Max Heizleistung bei 10 Kelvin Temperaturspreizung (Vorlauf zum Rücklauf) | 12 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 50 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 55 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 55 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 65 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 65 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 70 °C Primärvorlauf | 14 |
| Max Warmwasser mit 10 °C Kaltwasser, 50 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Mit Differenzdruckregler | ja |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | ja |
| Mit Passstück für Kaltwasserzähler | ja |
| Mit Passstück für Warmwasserzähler | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Schmutzfänger | ja |
| Mit Sicherheitsventil | nein |
| Mit Tauchrohr | nein |
| Mit Umwälzpumpe | nein |
| Mit Vorrang für Warmwasser | ja |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | ja |
| Nenndurchmesser Heizung | 3/4 Zoll (20) |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 1 Zoll (25) |
| Primäre Vorlauftemperatur | 50 - 60 |
| Regler | hydraulisch |
| Sekundäre Vorlauftemperatur | 25 - 47 |
| Strömungsmengenregler | nein |
| Trinkwasserkonform nach UBA | Ja |
| Trinkwasserleistung | 39 |
| Typenzulassung nach BBR/EKS | nein |
| Warmhaltestufe | ja |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | ja |
| Zapfleistung bei 60 °C, Dauerbetrieb | 14 |
| Zonenventil | nein |
| WEEE-Nr. | DE36796766 |
