Beschreibung

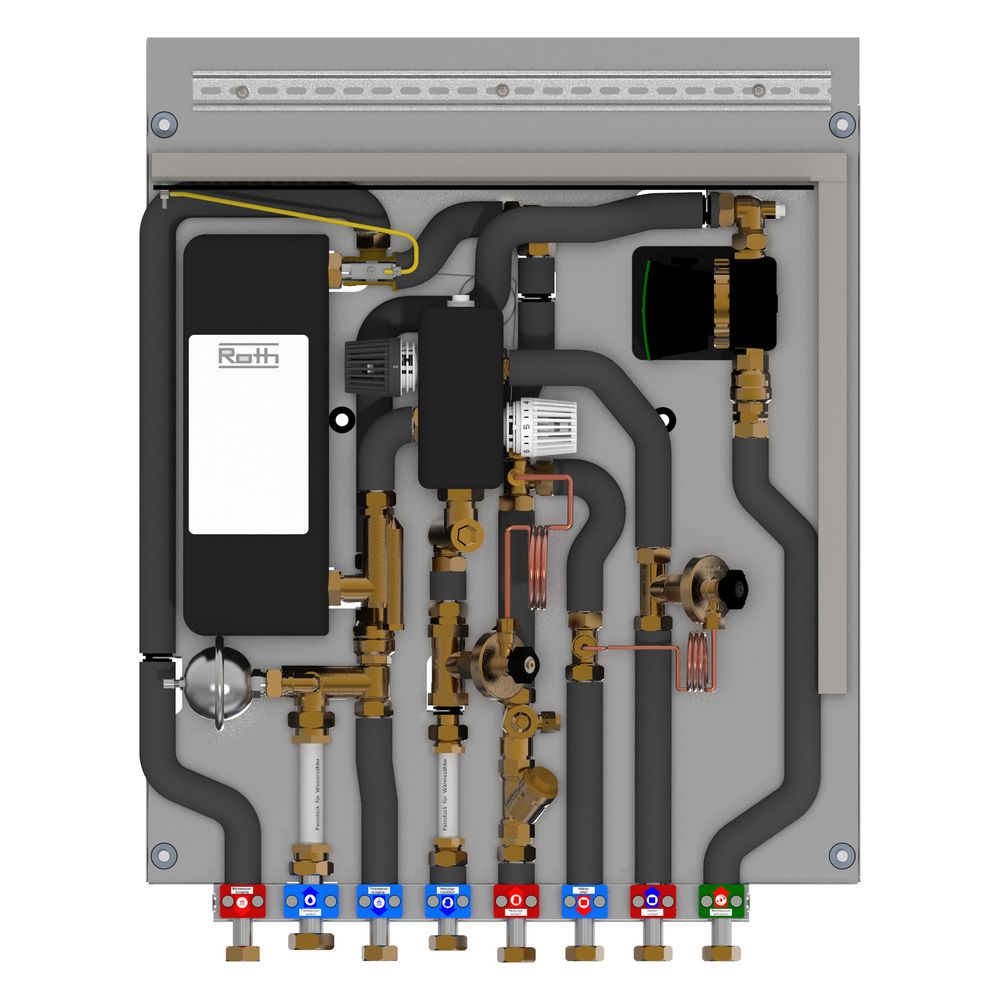

Roth Wohnungsstation FlatConnect BM 20 F R C, 20L/min, 625x825x125mm, mit hydraulischem Regler
Die Roth FlatConnect Wohnungsstation BM 20 F R C ermöglicht die effiziente Trinkwassererwärmung und Wärmeverteilung in Wohneinheiten. Das hydraulisch geregelte Basismodul ist für den Einsatz in Fernwärme-, Blockheizungs- sowie Solarheizungssystemen konzipiert und bietet eine Zapfleistung von 20 Litern pro Minute.
Funktionsweise und Ausstattung
Die Station verfügt über eine integrierte Warmhaltestufe sowie einen Differenzdruckregler zur Sicherstellung einer konstanten Versorgung. Ein Schmutzfänger schützt das System vor Verunreinigungen, während der kupfergelötete Wärmetauscher aus rostfreiem Stahl vollversiegelt ausgeführt ist. Die Einheit ist mit einem Zirkulationsanschluss ausgestattet und bietet eine Vorrangschaltung für die Warmwasserbereitung. Zur einfachen Installation sind Passstücke für Wärmezähler und Kaltwasserzähler bereits vorgesehen.
Technische Daten
- Baulänge: 625 mm
- Bauhöhe: 825 mm
- Bautiefe: 116 mm
- Zapfleistung: 20 l/min
- Max. Heizleistung: 6,7 kW
- Max. Betriebsdruck Trinkwasser: 1000 kPa
- Max. Arbeitsdruck primär/sekundär: 600 kPa
- Primäre Vorlauftemperatur: 60 - 75 °C
- Einstellbereich Warmwasser: 45 - 60 °C
- Anschlussgröße Heizung/Zirkulation: 3/4 Zoll
Durch die kompakte Bauweise und die hohe Flexibilität bei der Einbindung in verschiedene Wärmequellen ermöglicht dieses Modul eine zuverlässige Trinkwassererwärmung. Mit einer Zapfleistung von 20 Litern pro Minute und einer Heizleistung von 6,7 kW deckt das System den Bedarf moderner Wohnungsstationen ab. Die robuste Konstruktion aus rostfreiem Stahl und die integrierte Isolierung unterstützen einen effizienten Betrieb bei primären Vorlauftemperaturen von bis zu 75 °C.
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Wohnungsstation |
| Hersteller-Artikelnummer | 1135009951 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135009951 |
| Bauhöhe | 825 |
| Baulänge | 625 |
| Bautiefe | 116 |
| DVGW-Siegel für Gas | nein |
| EAN-13 | 4037115070938 |
| Einstellbereich Temperatur heißes Leitungswasser | 45 - 60 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | ja |
| Geeignet für Wärmepumpe | nein |
| Gewicht | 22,7 kg |
| Größe Anschluss Zirkulationsleitung | 3/4 Zoll (20) |
| Haftungsübernahmevereinbarung | Ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Länge Passstück für Kaltwasserzähler | 130 |
| Länge Passstück für Wärmezähler | 110 |
| Material Wärmetauscher | rostfreier Stahl |
| Max Arbeitsdruck primär | 600 |
| Max Arbeitsdruck sekundär | 600 |
| Max Betriebsdruck Trinkwasser | 1000 |
| Max Heizleistung bei 10 Kelvin Temperaturspreizung (Vorlauf zum Rücklauf) | 6,7 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 60 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 65 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 70 °C Primärvorlauf | 20 |
| Max Warmwasser bei 10 °C Kaltwasser, 60 °C Warmwasser und 75 °C Primärvorlauf | 20 |
| Mit Differenzdruckregler | ja |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | ja |
| Mit Passstück für Kaltwasserzähler | ja |
| Mit Passstück für Warmwasserzähler | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Schmutzfänger | ja |
| Mit Sicherheitsventil | nein |
| Mit Tauchrohr | nein |
| Mit Umwälzpumpe | nein |
| Mit Vorrang für Warmwasser | ja |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | ja |
| Nenndurchmesser Heizung | 3/4 Zoll (20) |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Rücklauf | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 3/4 Zoll (20) |
| Primäre Drückdifferenz | 40 - 60 |
| Primäre Vorlauftemperatur | 60 - 75 |
| Regler | hydraulisch |
| Sekundäre Vorlauftemperatur | 60 - 75 |
| Strömungsmengenregler | nein |
| Trinkwasserkonform nach UBA | Ja |
| Trinkwasserleistung | 61 |
| Warmhaltestufe | ja |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | ja |
| Zapfleistung bei 60 °C, Dauerbetrieb | 20 |
| Zonenventil | nein |
| WEEE-Nr. | DE36796766 |
