Beschreibung

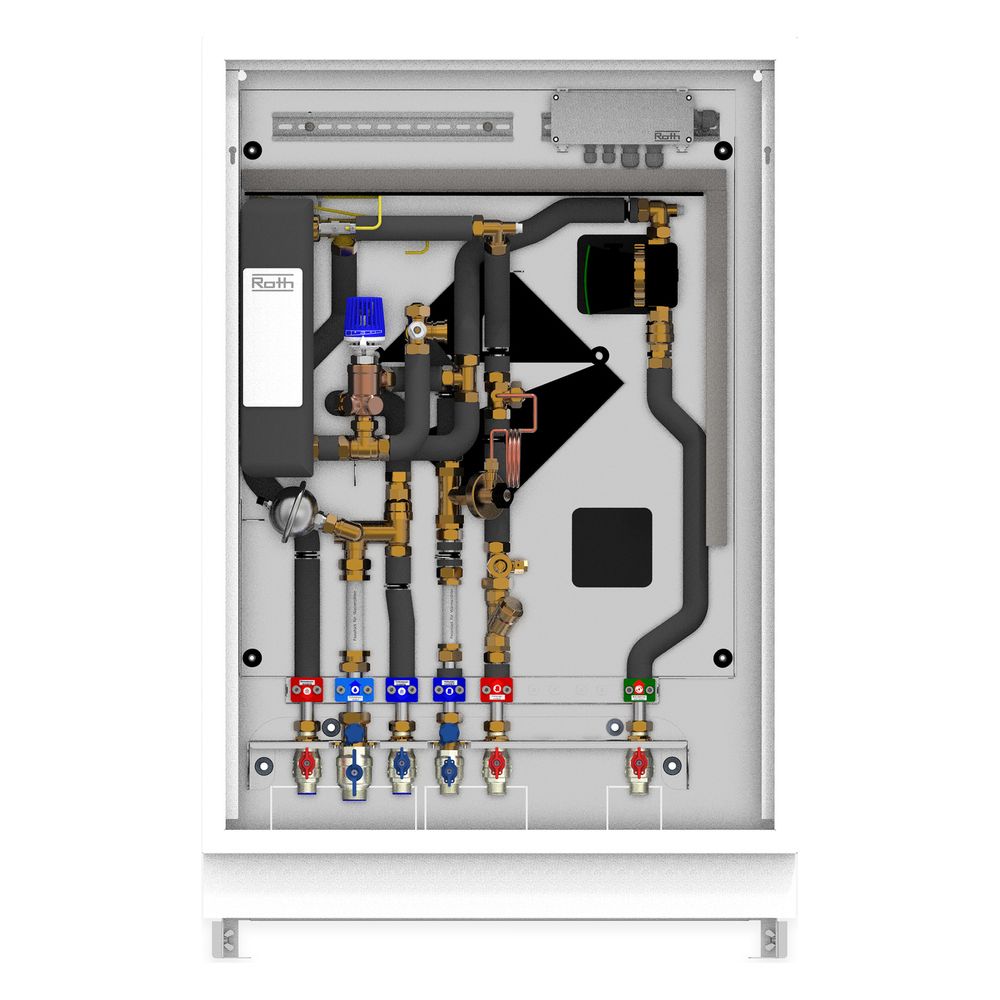

Roth Wohnungsstation FlatConnect BM LT F C, 14L/min, 625x825x144mm, mit Differenzdruckregler
Das Basismodul Frischwasser FlatConnect von Roth dient der effizienten Trinkwassererwärmung in Wohngebäuden. Die kompakte Wohnungsstation ermöglicht eine hygienische Warmwasserbereitung und ist für den Betrieb mit Wärmepumpen, Fernwärme sowie Blockheizkraftwerken optimiert.
Effiziente Trinkwassererwärmung
Die Station arbeitet mit einem kupfergelöteten Wärmetauscher aus rostfreiem Stahl, der für eine zuverlässige Wärmeübertragung sorgt. Zur präzisen Steuerung ist ein hydraulischer Regler integriert, der eine Warmhaltestufe unterstützt. Die Einheit ist vollständig isoliert und verfügt über einen Differenzdruckregler sowie einen Schmutzfänger, um einen stabilen Betrieb im Primär- und Sekundärkreislauf sicherzustellen.
Flexible Installation
Das System ist für die einfache Integration in bestehende Versorgungsnetze ausgelegt. Es enthält Passstücke für Wärmezähler mit einer Länge von 110 mm sowie für Kaltwasserzähler mit 130 mm Länge. Ein Zirkulationsanschluss ist vorhanden, um den Komfort bei der Warmwasserbereitstellung zu erhöhen. Die Anschlüsse für Heizung und Zirkulation sind in 3/4 Zoll ausgeführt, während der Kaltwasseranschluss über einen Nenndurchmesser von 1 Zoll verfügt.
Die Wohnungsstation bietet eine konstante Trinkwasserleistung von 14 l/min bei verschiedenen Vorlauftemperaturen zwischen 50 °C und 60 °C. Mit einer Bauhöhe von 825 mm, einer Baulänge von 625 mm und einer Bautiefe von 144 mm lässt sich das Modul platzsparend montieren. Durch die Eignung für diverse Wärmequellen und die robuste Ausführung stellt das System eine zuverlässige Lösung für die dezentrale Warmwasserversorgung dar.
Technische Daten
- Baulänge: 625 mm
- Bauhöhe: 825 mm
- Bautiefe: 144 mm
- Trinkwasserleistung: 14 l/min
- Primäre Vorlauftemperatur: 50 - 60 °C
- Einstellbereich Warmwasser: 45 - 55 °C
- Max. Betriebsdruck Trinkwasser: 1000 kPa
- Max. Arbeitsdruck primär: 600 kPa
- Max. Arbeitsdruck sekundär: 600 kPa
- Nenndurchmesser Kaltwasseranschluss: 1 Zoll
Technische Daten
| Hersteller-Warengruppe | Wohnungsstation |
| Hersteller-Produktgruppe | Wohnungsstation |
| Hersteller-Artikelnummer | 1135010266 |
| Hersteller | Roth |
| Artikelnummer | ROTH-1135010266 |
| Bauhöhe | 825 |
| Baulänge | 625 |
| Bautiefe | 144 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115073038 |
| Einstellbereich Temperatur heißes Leitungswasser | 45 - 55 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | ja |
| Geeignet für Wärmepumpe | ja |
| Gewicht | 21,2 kg |
| Größe Anschluss Zirkulationsleitung | 3/4 Zoll (20) |
| Haftungsübernahmevereinbarung | Ja |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Länge Passstück für Kaltwasserzähler | 130 |
| Länge Passstück für Wärmezähler | 110 |
| Material Wärmetauscher | rostfreier Stahl |
| Max Arbeitsdruck primär | 600 |
| Max Arbeitsdruck sekundär | 600 |
| Max Betriebsdruck Trinkwasser | 1000 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 50 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 55 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 45 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 55 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 50 °C Warmwasser und 65 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 65 °C Primärvorlauf | 14 |
| Max Warmwasser bei 10 °C Kaltwasser, 55 °C Warmwasser und 70 °C Primärvorlauf | 14 |
| Max Warmwasser mit 10 °C Kaltwasser, 50 °C Warmwasser und 60 °C Primärvorlauf | 14 |
| Mit Differenzdruckregler | ja |
| Mit elektrischer Nacherwärmung | nein |
| Mit Isolierung | ja |
| Mit Passstück für Kaltwasserzähler | ja |
| Mit Passstück für Warmwasserzähler | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Schmutzfänger | ja |
| Mit Sicherheitsventil | nein |
| Mit Tauchrohr | nein |
| Mit Umwälzpumpe | nein |
| Mit Vorrang für Warmwasser | nein |
| Mit Wärmezähler | nein |
| Mit Wärmeübertrager | ja |
| Mit Zirkulationsanschluss | ja |
| Nenndurchmesser Heizung | 3/4 Zoll (20) |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 1 Zoll (25) |
| Primäre Vorlauftemperatur | 50 - 60 |
| Regler | hydraulisch |
| Sekundäre Vorlauftemperatur | 25 - 47 |
| Strömungsmengenregler | nein |
| Trinkwasserkonform nach UBA | Ja |
| Trinkwasserleistung | 39 |
| Typenzulassung nach BBR/EKS | nein |
| Warmhaltestufe | ja |
| Wechselschalter mit doppelter Trennung | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
| Wärmetauscher vollversiegelt | ja |
| Zapfleistung bei 60 °C, Dauerbetrieb | 14 |
| Zonenventil | nein |
| WEEE-Nr. | DE36796766 |
