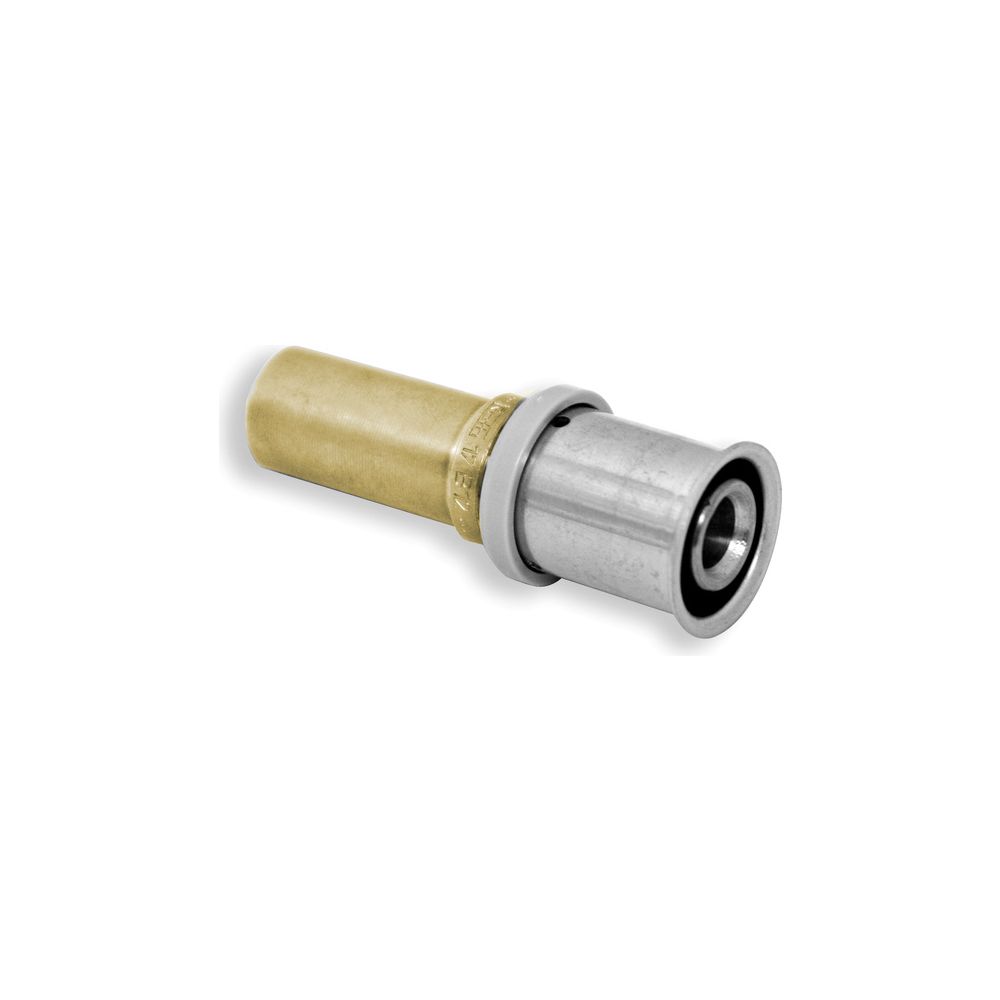

Roth Pressübergang universal, 20x22mm, Bronze, 1135006696
Dieser gerade ausgeführte Pressübergang aus Rotguss ermöglicht eine zuverlässige Verbindung zwischen dem Roth Systemrohr Alu-Laserplus und Rohrleitungen aus Kupfer oder Edelstahl. Das Bauteil ist für den Einsatz in Trinkwasserinstallationen konzipiert und zeichnet sich durch eine hohe Zugfestigkeit sowie eine robuste Materialqualität aus.
Professionelle Verbindungstechnik
Der Übergang ist als 1-teiliges Bauteil konstruiert und verbindet eine Pressmuffe mit einem Zapfen beziehungsweise Rohrende. Die Verpressung am metallrohrseitigen Anschluss erfolgt mit den für das System freigegebenen Pressbacken. Das Bauteil ist trinkwasserkonform nach UBA und verfügt über eine integrierte EPDM-Dichtung, die eine dauerhafte Abdichtung in der Rohrinstallation sicherstellt.
Der Pressübergang ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und unterstützt einen Mediumtemperaturbereich von 5 °C bis 70 °C. Mit einer Gesamtlänge von 72 mm und der bewährten Materialqualität aus Bronze (Rg 5) sorgt das Bauteil für eine druckfeste und langlebige Verbindung in anspruchsvollen Installationsprojekten.
Technische Daten
- Material: Bronze (Rg 5)
- Anschluss 1: Pressmuffe (20 mm)
- Anschluss 2: Zapfen/Rohrende (22 mm)
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur: 5 - 70 °C

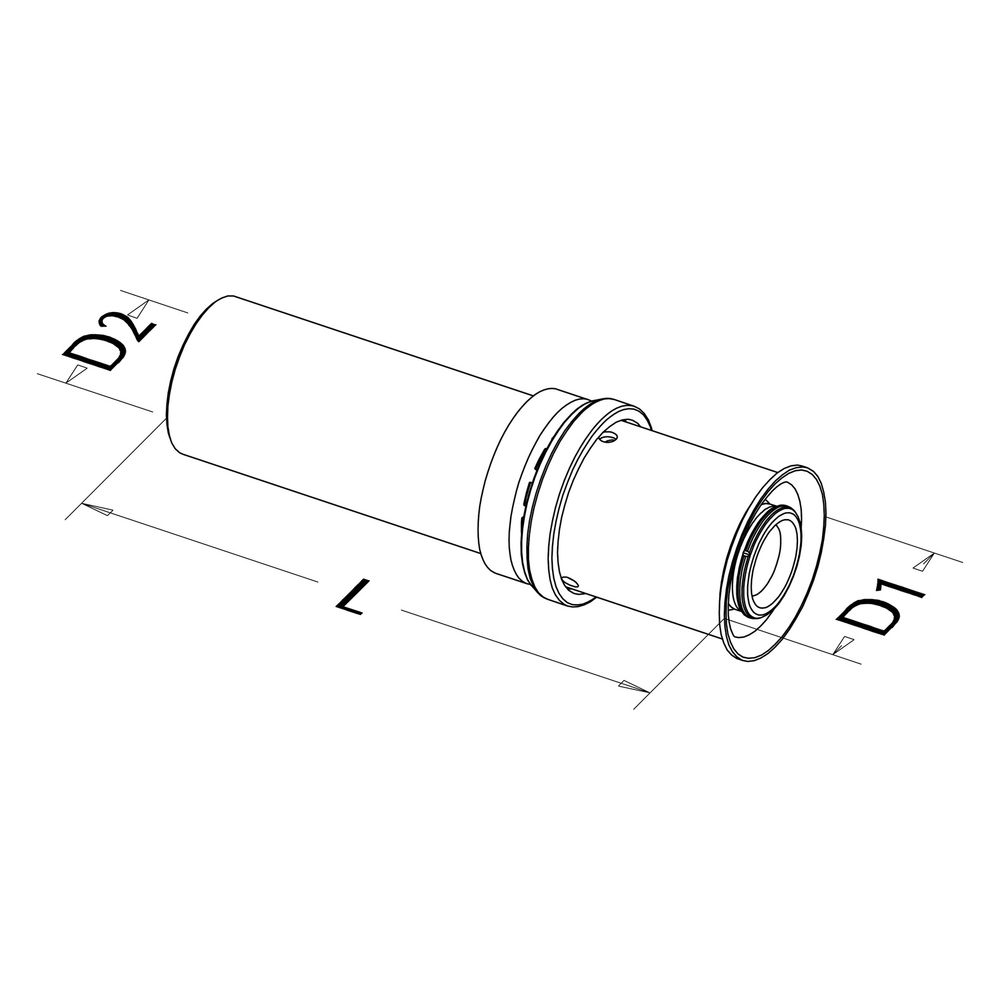

- Gesamtlänge: 72 mm
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1135006696 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Zapfen/Rohrende |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 23 |
| Artikelnummer | ROTH-1135006696 |
| Ausführung | 1-teilig |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115035265 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,067 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | ja |
| KOMO-Prüfsiegel | ja |
| Konturcode Verbindung 1 | HR |
| LPCB-Prüfung | nein |
| Länge | 72 |
| Länge Anschluss 1 | 27,1 |
| Länge Anschluss 2 | 44,9 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 18 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Rohraußendurchmesser Anschluss 2 | 22 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Bronze |
| Werkstoff des Anschlusses 2 | Bronze |
| Werkstoffgüte Anschluss 1 | Bronze (Rg 5) |
| Werkstoffgüte Anschluss 2 | Bronze (Rg 5) |
| Zertifiziert nach NF 545 | nein |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
