Beschreibung

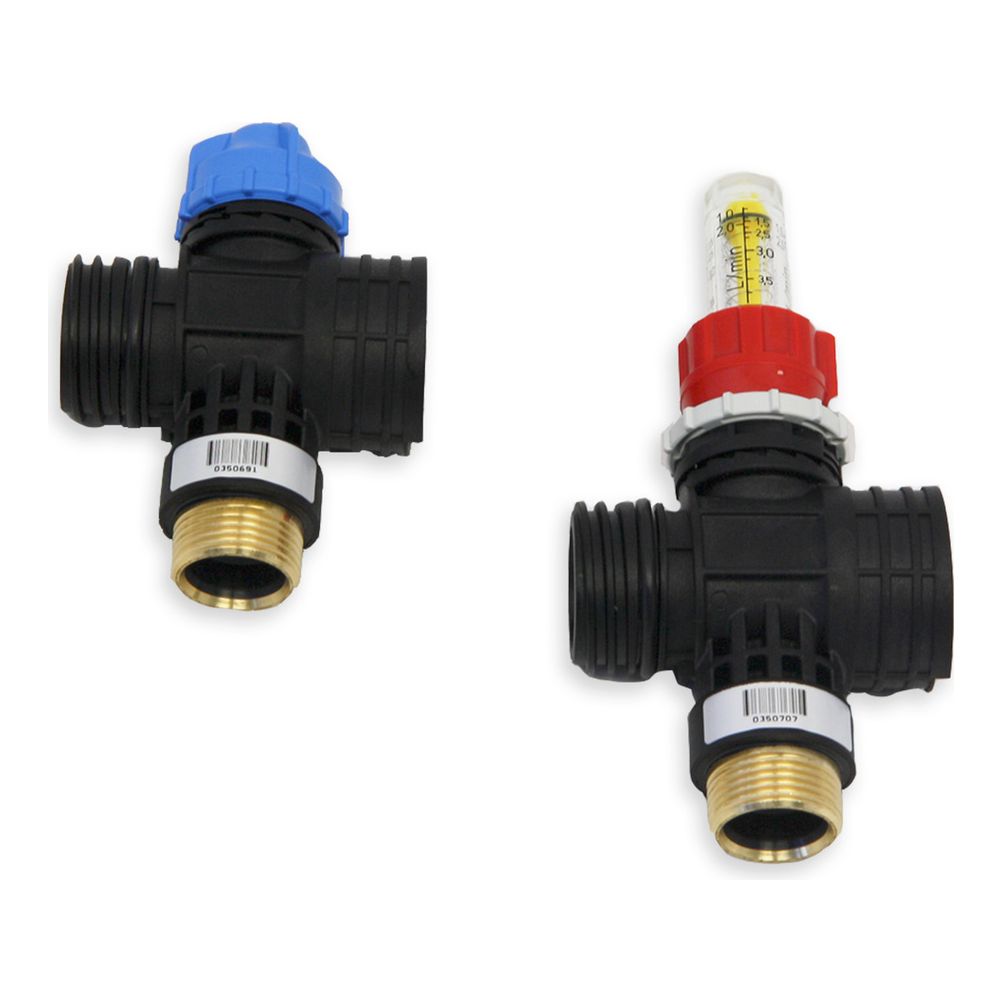

Roth Erweiterung um 1 Heizkreis für Heizkreisverteiler G 1", 1135008022
Diese Erweiterung für Kunststoff-Heizkreisverteiler ermöglicht die unkomplizierte Ergänzung um einen zusätzlichen Heizkreis. Das Modul ist für den Vor- und Rücklauf konzipiert und unterstützt sowohl Heiz- als auch Kühlsysteme.
Funktion und Anwendung
Die Komponente ist für den Einsatz in Flächenheizungssystemen vorgesehen und zeichnet sich durch ihre robuste Kunststoffbauweise aus. Sie verfügt über eine integrierte Durchflussanzeige, die eine präzise Kontrolle der hydraulischen Verhältnisse ermöglicht. Die Heizkreise sind verschließbar, was eine flexible Steuerung der einzelnen Zonen erlaubt. Der Anschluss erfolgt primärseitig über eine G1 Zoll Verbindung, während sekundärseitig ein Eurokonus-Anschluss mit einem Nenndurchmesser von 3/4 Zoll zur Verfügung steht.
Die Erweiterung ist für einen maximalen Arbeitsdruck von 6 bar ausgelegt und für eine Dauerbetriebstemperatur von bis zu 70 °C geeignet. Durch die integrierte Entlüftung wird ein zuverlässiger Betrieb des Systems unterstützt. Die Konstruktion ist auf eine einfache Montage ausgelegt und bietet eine statische hydraulische Abgleichmöglichkeit für eine effiziente Wärmeverteilung.
Technische Daten
- Anschluss Primärseite: G1 Zoll
- Anschluss Sekundärseite: 3/4 Zoll Eurokonus
- Max. Arbeitsdruck: 6 bar
- Max. Mediumtemperatur: 70 °C
- Bauhöhe: 327 mm
- Bautiefe: 80 mm
- Anzahl Heizkreise: 1
- Werkstoff: Kunststoff
Durch die Integration dieses Moduls lässt sich die Kapazität bestehender Heizkreisverteiler effizient erweitern. Die Kombination aus robuster Kunststoffausführung, integrierter Durchflussanzeige und der Eignung für Heiz- und Kühlanwendungen macht diese Erweiterung zu einer funktionalen Lösung für die präzise Steuerung von Flächenheizungen bei einem Arbeitsdruck von bis zu 6 bar und Temperaturen bis 70 °C.
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Sonstiges FHS |
| Hersteller-Artikelnummer | 1135008022 |
| Hersteller | Roth |
| Anschlussart Primärseite | 2-rohrig |
| Anzahl der Gruppen sekundär | 1 |
| Artikelnummer | ROTH-1135008022 |
| Bauhöhe | 327 |
| Bautiefe | 80 |
| Durchflussleistung | 0 - 300 |
| EAN-13 | 4016203863010 |
| Erweiterbar | ja |
| Geeignet für Kühlen | ja |
| Gewicht | 0,28 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hydraulischer Abgleich | statisch |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Durchflussanzeige | ja |
| Mit Entlüftung | ja |
| Mit Füll- und Entleerungshahn | nein |
| Mit Keramikventil | nein |
| Mit Manometer | nein |
| Mit Mischventil | nein |
| Mit Regler | nein |
| Mit Rückschlagklappe | nein |
| Mit Temperaturbegrenzung | nein |
| Mit thermischem Stellantrieb | nein |
| Mit Thermometer | nein |
| Mit Umbau | ja |
| Mit Umwälzpumpe | nein |
| Mit Ventilen am Primäranschluss | nein |
| Mit Wandbefestigungsbügel | nein |
| Multi-Zonen-Verteiler | nein |
| Nenndurchmesser sekundär | 3/4 Zoll (20) |
| Position primärer Anschluss | links/rechts |
| Sekundärer Anschluss | Eurokonus standardlos |
| Temperatue measurement Rücklauf | ohne |
| Temperaturmessung Zufuhr | ohne |
| Verschließbare Heizkreise | ja |
| Volumenstrommessung | ohne |
| Werkstoff | Kunststoff |
| WEEE-Nr. | DE36796766 |
Roth Werke GmbH
Am Seerain 2
35232 Dautphetal-Buchenau
Deutschland
35232 Dautphetal-Buchenau
Deutschland
Roth: Tradition und Innovation aus Dautphetal
Die Roth Werke GmbH mit Hauptsitz im hessischen Dautphetal-Buchenau fertigt seit 1947 zukunftsweisende Gebäude- und Kunststofftechnik auf höchstem Niveau. Das in dritter Generation geführte Familienunternehmen verbindet bei seiner Produktion „Made in Germany“ tief verwurzelte Tradition mit modernster Fertigungstechnologie. Durch das zertifizierte EMAS-Umweltprogramm und eine ressourcenschonende Herstellung steht die Marke für kompromisslose Nachhaltigkeit in der Haus- und Sanitärtechnik. Fachhandwerker und Endkunden weltweit vertrauen auf die langlebigen Systemlösungen, die höchste Energieeffizienz und erstklassigen Wohnkomfort garantieren.
Das umfangreiche Sortiment umfasst hocheffiziente Flächen-Heiz- und Kühlsysteme wie das Roth Original-Tacker-System und das innovative Frässystem für Sanierungen ohne Aufbauhöhe. Perfekt ergänzt wird dies durch langlebige Systemrohre wie das DUOPEX S5 mit 5-Schichten-CoEx-Technology sowie durch DVGW-zertifizierte Rohr-Installationssysteme mit PPSU- und bleifreien Messing-Fittings samt sicherem Roth PressCheck. Neben leistungsstarken ThermoAura Wärmepumpen und ressourcenschonenden Speichersystemen bietet der Hersteller zudem elegante Glasduschen der Serien Alina und Cariba. Von der hygienischen Trinkwasserinstallation bis zur verlässlichen Systemgewährleistung liefert Roth alle Komponenten perfekt aufeinander abgestimmt aus einer Hand.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
