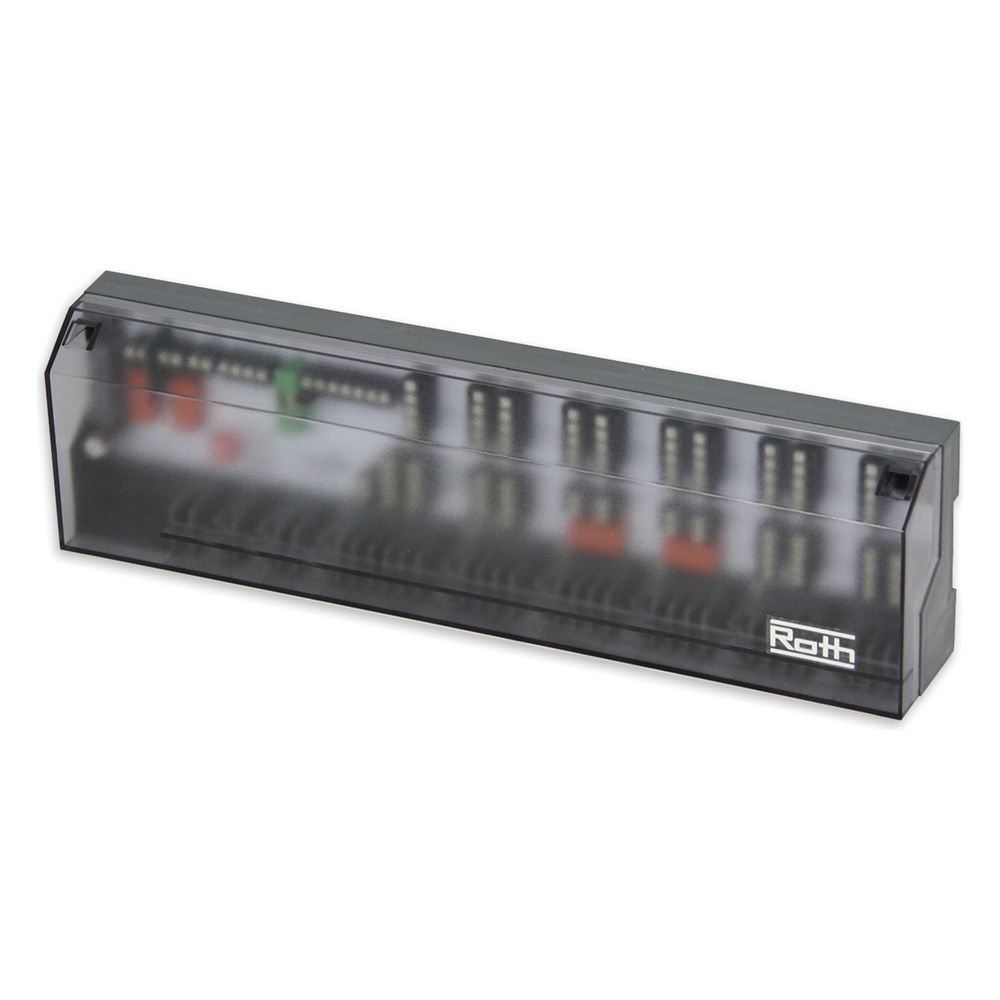

Roth Anschlussmodul Basicline AM-10, 230V 10 Kanäle, 90x326,5x52mm, 1135007709
Das Roth Anschlussmodul Basicline AM-10 ermöglicht die geordnete Verschaltung von bis zu 10 Raumthermostaten und bis zu 18 Stellantrieben in Flächenheizungssystemen. Die Einheit ist für den Betrieb mit 230 V ausgelegt und unterstützt sowohl Heiz- als auch Kühlfunktionen.
Funktionsweise und Steuerung
Das Modul bietet eine bedarfsgerechte Pumpensteuerung mit einstellbarer Nachlaufzeit sowie einen Absenkeingang zur Weiterschaltung von Signalen bei Verwendung einer Zeitschaltuhr. Zur Aktivierung des Kühlbetriebs ist ein C/O-Umschaltkontakt vorhanden, der über ein externes Relais angesteuert wird. Das Gehäuse ist für die Montage auf einer Hutschiene oder der Rückwand im Verteilerschrank konzipiert und verfügt über eine normgerechte Zugentlastung.
Die Steuerungseinheit sorgt für eine zuverlässige Temperaturregelung in Wohn- und Gewerbeobjekten. Mit 10 Kanälen und einer maximalen Kontaktbelastung von 2 A eignet sich das Modul für umfangreiche Flächenheizungssysteme. Die Unterstützung für Heiz- und Kühlbetrieb ermöglicht ein angenehmes Raumklima über das gesamte Jahr hinweg.
Technische Daten
- Anzahl Kanäle: 10
- Versorgungsspannung: 230 V
- Max. Kapazität pro Kanal: 6 Antriebe
- Max. Kontaktbelastung: 2 A
- Schutzart: IP20

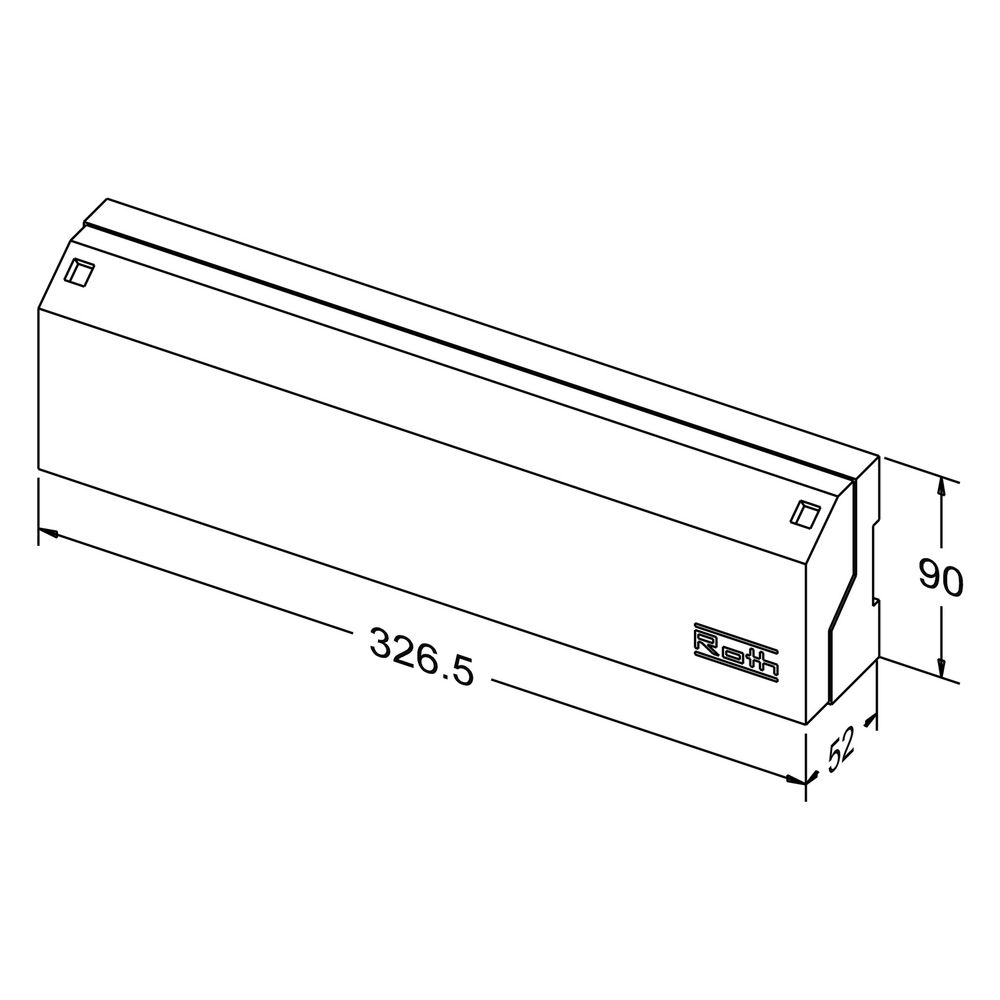

- Baulänge: 326,5 mm
- Bauhöhe: 90 mm
- Bautiefe: 52 mm
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Regelungs-Technik |
| Hersteller-Artikelnummer | 1135007709 |
| Hersteller | Roth |
| Anschluss für externe Antenne | nein |
| Anzahl der Kanäle/Zone | 10 |
| Artikelnummer | ROTH-1135007709 |
| Ausgangsspannung | 230 |
| Bauhöhe | 90 |
| Baulänge | 326,5 |
| Bautiefe | 52 |
| EAN-13 | 4037115046858 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Gewicht | 0,585 kg |
| Haftungsübernahmevereinbarung | Ja |
| Kontaktausführung | Schließer (NO) |
| Max Kapazität pro Kanal | 6 |
| Max Kontaktbelastung | 2 |
| Max Spannung der Kontakte | 230 |
| Mit Zeitschaltuhr | ja |
| Mit zusätzlichem Kontakt | ja |
| Schutzart (IP) | IP20 |
| Smart Control | nein |
| Vernetzbar über Funk (optional) | nein |
| Vernetzbar über Funk (standardmäßig) | nein |
| Versorgungsspannung | 230 |
| WEEE-Nr. | DE36796766 |
