Beschreibung

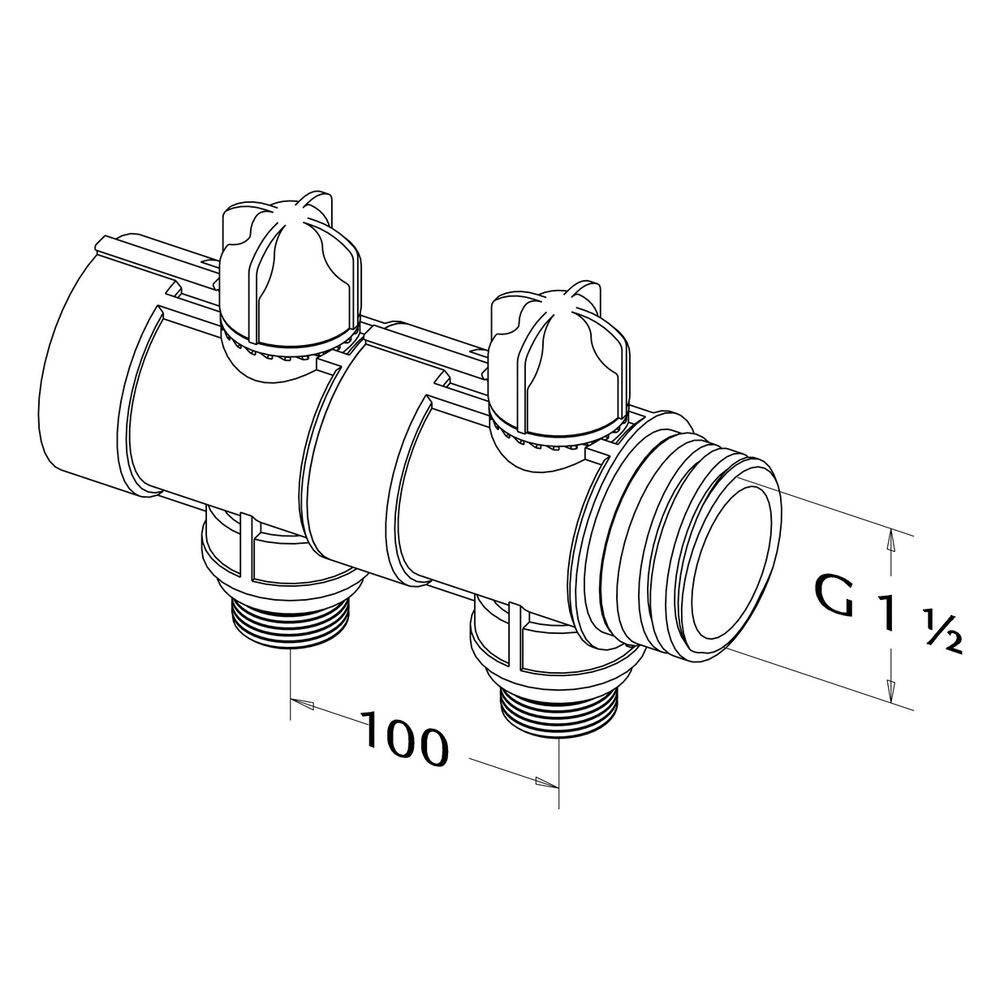

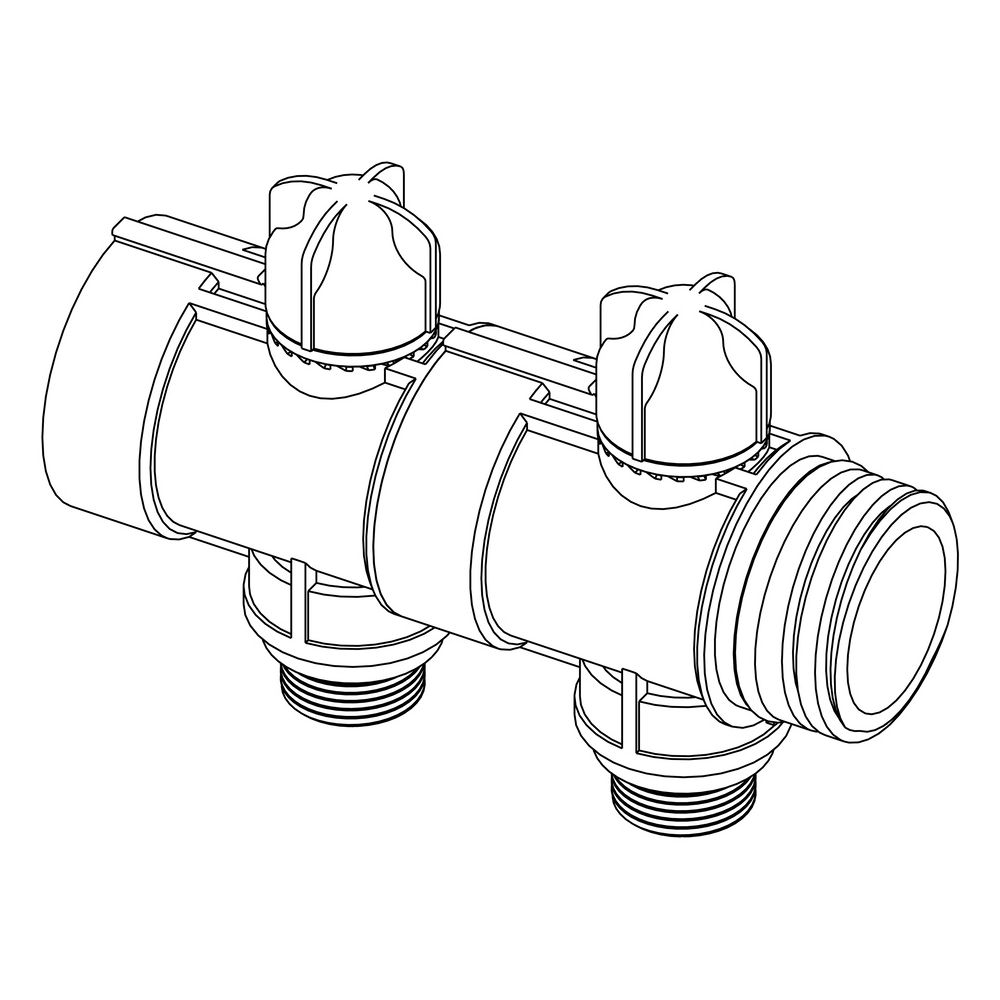

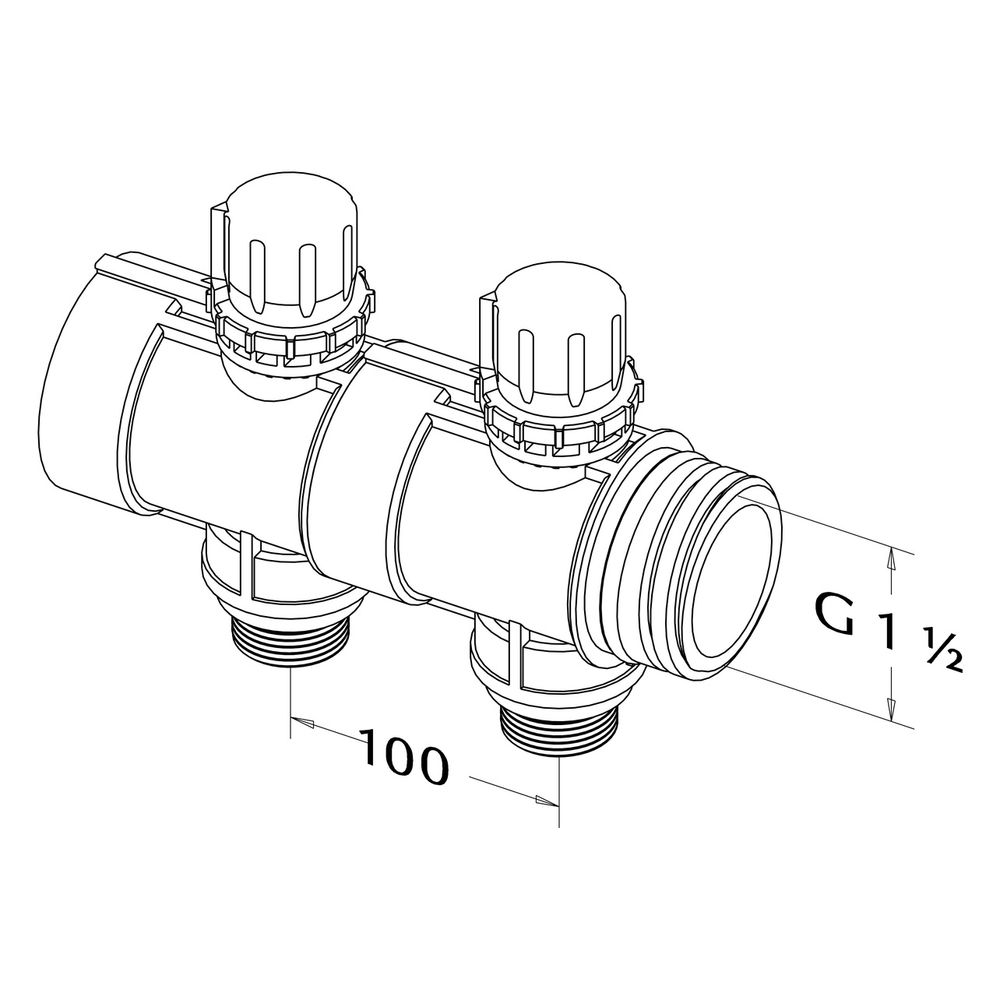

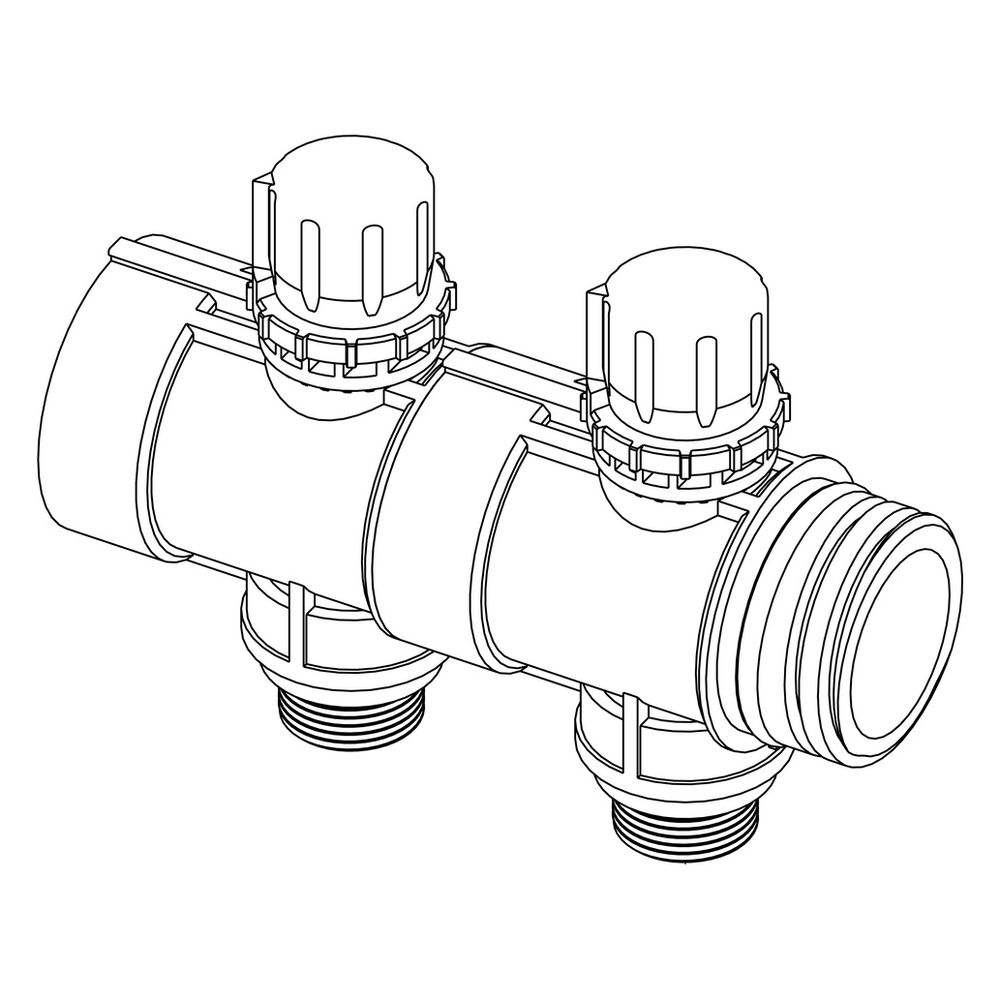

Roth Industrieverteiler Kunststoff, 3 Gruppen, ohne Durchflussanzeige, G 1 1/2" x G 3/4", 410mm
Dieser Industrieverteiler von Roth ermöglicht eine effiziente Verteilung von Heiz- und Kühlmedien in Flächenheizungssystemen. Die robuste Konstruktion aus Kunststoff ist für den Einsatz in Industrieflächen konzipiert und bietet durch die modulare Erweiterbarkeit eine hohe Flexibilität bei der Anlagenplanung.
Robuste Konstruktion und Flexibilität
Der Verteiler ist für einen maximalen Arbeitsdruck von 6 bar ausgelegt und eignet sich sowohl für Heiz- als auch für Kühlanwendungen. Mit drei sekundären Heizkreisen ausgestattet, lässt sich das System bei Bedarf um bis zu 17 zusätzliche Kreise erweitern. Die primären Anschlüsse sind als Innengewinde ausgeführt und ermöglichen eine beidseitige Montage. Zur einfachen Wartung und Inbetriebnahme ist das System mit einem Füll- und Entleerungshahn sowie einer Entlüftung ausgestattet.
Montage und Betrieb
Die Installation erfolgt unkompliziert über die mitgelieferten Wandbefestigungsbügel. Die Heizkreise sind einzeln absperrbar, was eine gezielte Steuerung der einzelnen Zonen ermöglicht. Das System ist für eine Dauerbetriebstemperatur von bis zu 70 °C ausgelegt und unterstützt einen statischen hydraulischen Abgleich.
Die hochwertige Kunststoffausführung sorgt für Langlebigkeit in anspruchsvollen Umgebungen. Durch die Erweiterbarkeit auf insgesamt 20 Heizkreise und die Eignung für Kühlprozesse bietet der Verteiler eine vielseitige Lösung für industrielle Flächenheizungen. Die kompakte Bauweise erleichtert die Integration in bestehende Verteilerschränke.
Technische Daten
- Anzahl Heizkreise: 3
- Max. Arbeitsdruck: 6 bar
- Max. Dauerbetriebstemperatur: 70 °C
- Nenndurchmesser primär: 1 1/2 Zoll
- Nenndurchmesser sekundär: 3/4 Zoll
- Baulänge: 410 mm
- Bauhöhe: 170 mm
- Bautiefe: 50 mm
- Werkstoff: Kunststoff
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Industriefläche |
| Hersteller-Artikelnummer | 1135010556 |
| Hersteller | Roth |
| Anschlussart Primärseite | 2-rohrig |
| Anzahl der Gruppen sekundär | 3 |
| Artikelnummer | ROTH-1135010556 |
| Bauhöhe | 170 |
| Baulänge | 410 |
| Bautiefe | 50 |
| Durchflussleistung | 0 - 1200 |
| EAN-13 | 4037115091278 |
| Erweiterbar | ja |
| Geeignet für Kühlen | ja |
| Gewicht | 1,014 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hydraulischer Abgleich | statisch |
| Max Anzahl zusätzlicher Heizkreise | 17 |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Durchflussanzeige | nein |
| Mit Entlüftung | ja |
| Mit Füll- und Entleerungshahn | ja |
| Mit Keramikventil | nein |
| Mit Manometer | nein |
| Mit Mischventil | nein |
| Mit Regler | nein |
| Mit Rückschlagklappe | nein |
| Mit Temperaturbegrenzung | nein |
| Mit thermischem Stellantrieb | nein |
| Mit Thermometer | nein |
| Mit Umbau | ja |
| Mit Umwälzpumpe | nein |
| Mit Ventilen am Primäranschluss | nein |
| Mit Wandbefestigungsbügel | ja |
| Multi-Zonen-Verteiler | nein |
| Nenndurchmesser primär | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | 3/4 Zoll (20) |
| Position primärer Anschluss | links/rechts |
| Primärer Anschluss | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Sekundärer Anschluss | Eurokonus standardlos |
| Temperatue measurement Rücklauf | ohne |
| Temperaturmessung Zufuhr | ohne |
| Verschließbare Heizkreise | ja |
| Volumenstrommessung | ohne |
| Werkstoff | Kunststoff |
| WEEE-Nr. | DE36796766 |
