Beschreibung

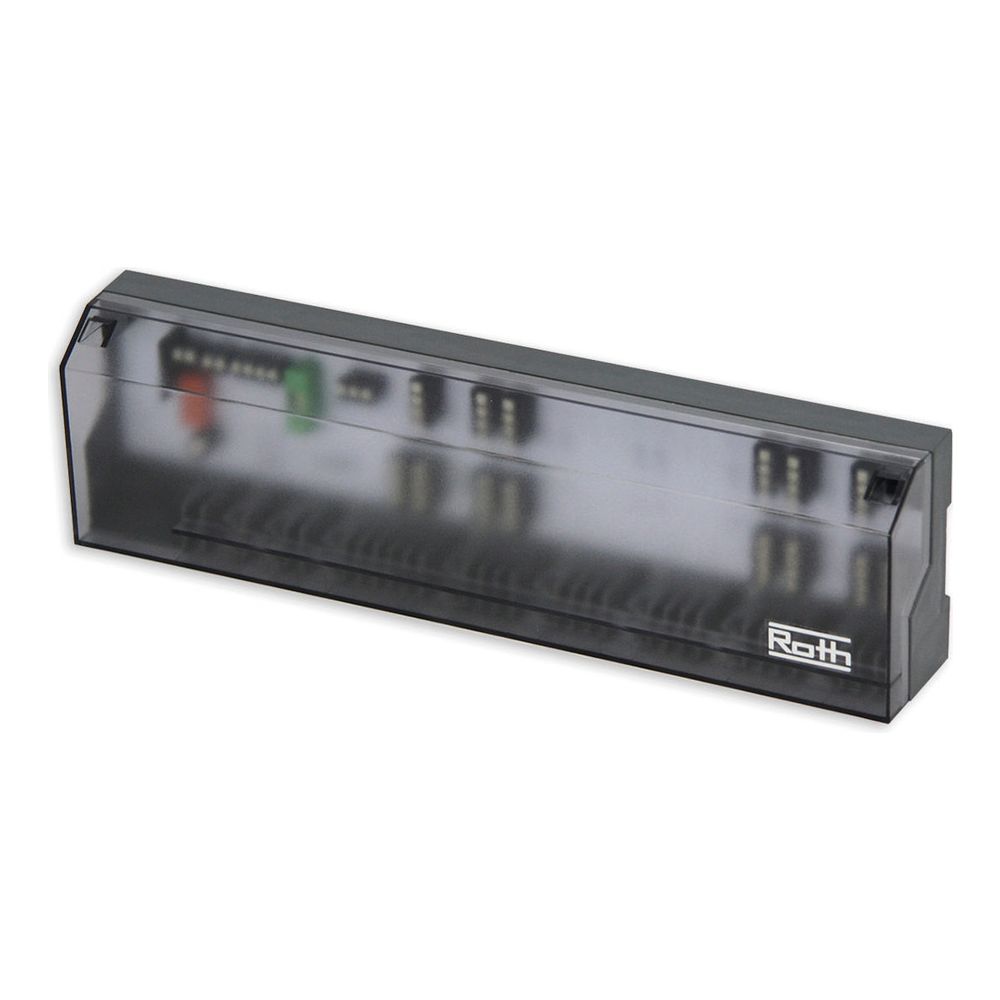

Roth Anschlussmodul Basicline AM-10, 10 Kanäle, 230V, 90x326,5x52mm, 1135008500
Das Roth Anschlussmodul Basicline AM-10 Heizen ermöglicht eine geordnete Verschaltung von Raumthermostaten und Stellantrieben in Flächenheizungssystemen. Die Anschlusseinheit ist für den Betrieb mit 230 V Komponenten ausgelegt und unterstützt die zentrale Steuerung von bis zu 10 Heizkreisen.
Funktionsweise und Montage
Das Modul verfügt über einen Pumpenausgang zur bedarfsgerechten Pumpensteuerung sowie einen Absenkeingang zur Weiterschaltung von Signalen bei Verwendung eines Uhrenthermostates. Das Gehäuse ist mit einer normgerechten Zugentlastung ausgestattet und für die Montage auf einer Hutschiene oder direkt auf der Rückwand im Verteilerschrank konzipiert. Mit der Schutzart IP20 ist das Gerät für den Einsatz in geschützten Innenbereichen geeignet.
Technische Daten
- Anzahl der Kanäle: 10
- Versorgungsspannung: 230 V
- Ausgangsspannung: 230 V
- Max. Kontaktbelastung: 2 A
- Kontaktausführung: Schließer (NO)
- Schutzart: IP20
- Baulänge: 326,5 mm
- Bauhöhe: 90 mm
- Bautiefe: 52 mm
Durch die Kapazität von 10 Kanälen und die Kompatibilität mit 230 V Systemen bietet das Anschlussmodul eine zuverlässige Basis für die Regelung von Heizungsanlagen. Die integrierte Zeitschaltfunktion und der zusätzliche Kontakt unterstützen eine effiziente Steuerung der Raumtemperatur, während die kompakte Bauweise eine einfache Installation in gängigen Verteilerschränken sicherstellt.
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Regelungs-Technik |
| Hersteller-Artikelnummer | 1135008500 |
| Hersteller | Roth |
| Anschluss für externe Antenne | nein |
| Anzahl der Kanäle/Zone | 10 |
| Artikelnummer | ROTH-1135008500 |
| Ausgangsspannung | 230 |
| Bauhöhe | 90 |
| Baulänge | 326,5 |
| Bautiefe | 52 |
| EAN-13 | 4037115061707 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 0,555 kg |
| Haftungsübernahmevereinbarung | Ja |
| Kontaktausführung | Schließer (NO) |
| Max Kapazität pro Kanal | 6 |
| Max Kontaktbelastung | 2 |
| Max Spannung der Kontakte | 230 |
| Mit Zeitschaltuhr | ja |
| Mit zusätzlichem Kontakt | ja |
| Schutzart (IP) | IP20 |
| Smart Control | nein |
| Vernetzbar über Funk (optional) | nein |
| Vernetzbar über Funk (standardmäßig) | nein |
| Versorgungsspannung | 230 |
| WEEE-Nr. | DE36796766 |
