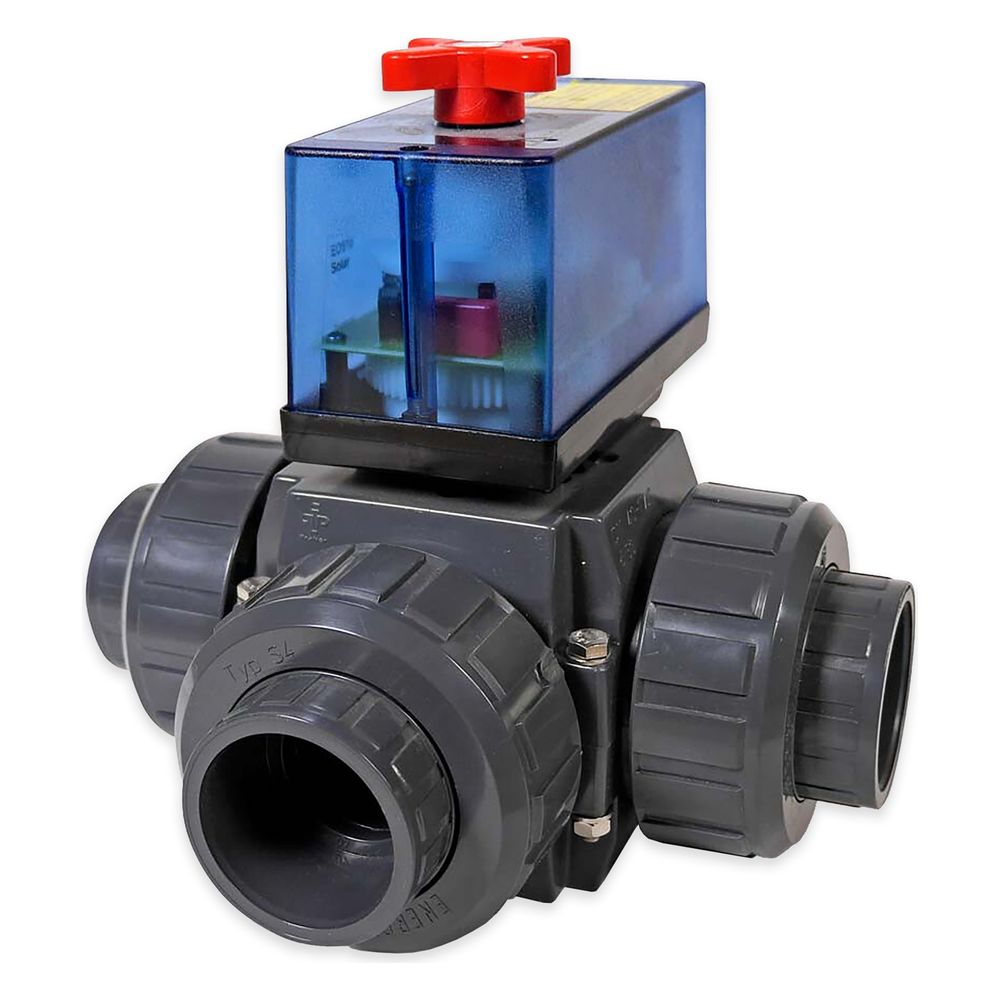

Roth 3-Wege-Umschaltventil, DN 40, 230V, 183x221x159mm, Kunststoff, 1135007932
Das 3-Wege-Umschaltventil von Roth in der Nennweite DN 40 dient der präzisen Steuerung von Volumenströmen in Solarsystemen. Die robuste Konstruktion aus Kunststoff ermöglicht einen zuverlässigen Betrieb bei Mediumtemperaturen von -10 bis 90 °C.
Robuste Konstruktion und Steuerung
Das Gehäuse besteht aus widerstandsfähigem Polyvinylchlorid (PVC) und ist für eine Umgebungstemperatur von 0 bis 45 °C ausgelegt. Die Übertragung erfolgt über Zahnräder, wobei das Ventil für eine manuelle Bedienung geeignet ist. Mit der Schutzart IP65 ist das Bauteil gegen Strahlwasser geschützt und für anspruchsvolle Installationsumgebungen geeignet.
Elektrische Spezifikationen
Der Betrieb erfolgt über eine Netzspannung von 230 V AC bei einer maximalen elektrischen Leistungsaufnahme von 5 W. Die Laufzeit des Ventils beträgt 22 Sekunden. Der Anschluss an das Rohrleitungssystem erfolgt über Schweißmuffen, was eine dauerhafte Verbindung sicherstellt.
Das Umschaltventil überzeugt durch seine Eignung für den Einsatz in Solaranlagen. Mit einer Druckstufe von PN 3,2 und der kompakten Bauweise von 183 mm Länge, 221 mm Höhe sowie 159 mm Tiefe lässt sich das Ventil effizient in bestehende Systeme integrieren. Die Kombination aus hochwertigem Kunststoffgehäuse und der Schutzart IP65 sorgt für einen sicheren Betrieb unter variablen Bedingungen.
Technische Daten
- Nenndurchmesser: DN 40
- Druckstufe: PN 3,2
- Netzspannung: 230 V AC
- Leistungsaufnahme: 5 W
- Laufzeit: 22 s
- Schutzart: IP65
- Mediumtemperatur: -10 bis 90 °C
- Baulänge: 183 mm
- Bauhöhe: 221 mm
- Bautiefe: 159 mm
- Anschlussart: Schweißmuffe
Technische Daten
| Hersteller-Warengruppe | Solarsystem |
| Hersteller-Produktgruppe | Sonstiges Solar |
| Hersteller-Artikelnummer | 1135007932 |
| Hersteller | Roth |
| Anschlüsse | Schweißmuffe |
| Arbeitsbereich einstellbar | nein |
| Artikelnummer | ROTH-1135007932 |
| Bauhöhe | 221 |
| Baulänge | 183 |
| Bautiefe | 159 |
| Druckstufe Artikel | PN 3,2 |
| EAN-13 | 4037115054464 |
| Einbauweise verteilend | nein |
| Einstellbare Zustandsmeldung | nein |
| Explosionsgeschützt | nein |
| Frequenz | 60 Hz |
| Geeignet für Handbedienung | ja |
| Gewicht | 1,87 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hilfskontakte | nein |
| Laufzeit | 22 |
| Max elektrische Leistungsaufnahme | 5 |
| Mediumtemperatur (Dauerbetrieb) | -10 - 90 |
| Mit Endkontakten | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Kupplungsanschluss 3 | nein |
| Nenndurchmesser | DN 40 |
| Netzspannung | 230 V AC |
| Oberflächenschutz | unbehandelt |
| Schutzart (IP) | IP65 |
| Umgebungstemperatur | 0 - 45 |
| Werkstoff des Gehäuses | Kunststoff |
| Werkstoffgüte | Polyvinylchlorid (PVC) |
| Zustandsmeldung | ohne |
| Übertragung | mit Zahnrädern |
| WEEE-Nr. | DE36796766 |
