Beschreibung

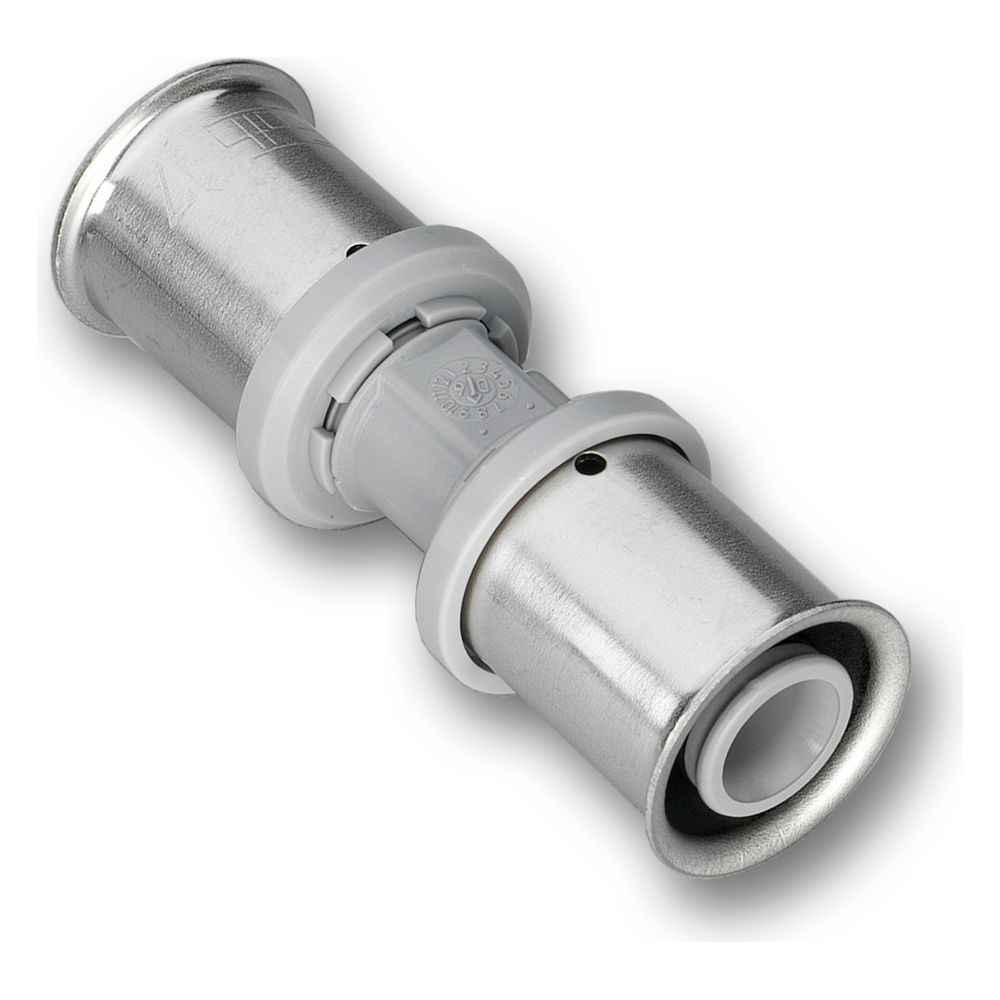

Roth Kupplung Heating und Cooling gerade, 25x25mm, PPSU, Grau, 1135006317
Diese gerade Kupplung von Roth ist für den Einsatz in Flächenheizungssystemen konzipiert. Das Bauteil ermöglicht eine zugfeste Verbindung von Rohren mit einem Außendurchmesser von 25 mm und ist für den Betrieb in Industrieflächen optimiert.
Robuste Verbindungstechnik
Die Kupplung besteht aus dem Hochleistungskunststoff Polyphenylensulfon (PPSU) und ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Die Verbindung erfolgt beidseitig über Pressmuffen mit der Kontur HR, was eine zuverlässige Integration in das System sicherstellt. Das Material ist für Mediumtemperaturen im Dauerbetrieb zwischen 5 °C und 70 °C geeignet. Für die Montage ist zwingend die Pressbacke mit der Sonderanwendung S 25 Heating and Cooling zu verwenden.
Technische Daten
- Material: Polyphenylensulfon (PPSU)
- Rohraußendurchmesser: 25 mm
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur: 5 - 70 °C
- Anschlussart: Pressmuffe
- Konturcode: HR
- Nenndurchmesser: DN 20
- Länge: 66 mm
Durch die Konstruktion aus PPSU und die präzise Auslegung auf 25 mm Rohre bietet dieses Bauteil eine dauerhafte und zugfeste Lösung für Flächenheizungssysteme. Mit einer Druckbeständigkeit von 10 bar und einem Temperaturbereich bis 70 °C deckt die Kupplung die wesentlichen Anforderungen für industrielle Anwendungen ab und sorgt für eine sichere Leitungsführung.
Technische Daten
| Hersteller-Warengruppe | Flächenheizungssysteme |
| Hersteller-Produktgruppe | Industriefläche |
| Hersteller-Artikelnummer | 1135006317 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 26 |
| Artikelnummer | ROTH-1135006317 |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115032103 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,06 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hauptfarbe Fitting | grau |
| KIWA-Prüfsiegel | nein |
| KOMO-Prüfsiegel | nein |
| Konturcode Verbindung 1 | HR |
| Konturcode Verbindung 2 | HR |
| LPCB-Prüfung | nein |
| Länge | 66 |
| Länge Anschluss 1 | 33 |
| Länge Anschluss 2 | 33 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 25 |
| Rohraußendurchmesser Anschluss 2 | 25 |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Polyphenylensulfon (PPSU) |
| Werkstoff des Anschlusses 2 | Polyphenylensulfon (PPSU) |
| Zertifiziert nach NF 545 | nein |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
Roth Werke GmbH
Am Seerain 2
35232 Dautphetal-Buchenau
Deutschland
35232 Dautphetal-Buchenau
Deutschland
Roth: Tradition und Innovation aus Dautphetal
Die Roth Werke GmbH mit Hauptsitz im hessischen Dautphetal-Buchenau fertigt seit 1947 zukunftsweisende Gebäude- und Kunststofftechnik auf höchstem Niveau. Das in dritter Generation geführte Familienunternehmen verbindet bei seiner Produktion „Made in Germany“ tief verwurzelte Tradition mit modernster Fertigungstechnologie. Durch das zertifizierte EMAS-Umweltprogramm und eine ressourcenschonende Herstellung steht die Marke für kompromisslose Nachhaltigkeit in der Haus- und Sanitärtechnik. Fachhandwerker und Endkunden weltweit vertrauen auf die langlebigen Systemlösungen, die höchste Energieeffizienz und erstklassigen Wohnkomfort garantieren.
Das umfangreiche Sortiment umfasst hocheffiziente Flächen-Heiz- und Kühlsysteme wie das Roth Original-Tacker-System und das innovative Frässystem für Sanierungen ohne Aufbauhöhe. Perfekt ergänzt wird dies durch langlebige Systemrohre wie das DUOPEX S5 mit 5-Schichten-CoEx-Technology sowie durch DVGW-zertifizierte Rohr-Installationssysteme mit PPSU- und bleifreien Messing-Fittings samt sicherem Roth PressCheck. Neben leistungsstarken ThermoAura Wärmepumpen und ressourcenschonenden Speichersystemen bietet der Hersteller zudem elegante Glasduschen der Serien Alina und Cariba. Von der hygienischen Trinkwasserinstallation bis zur verlässlichen Systemgewährleistung liefert Roth alle Komponenten perfekt aufeinander abgestimmt aus einer Hand.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
