Beschreibung

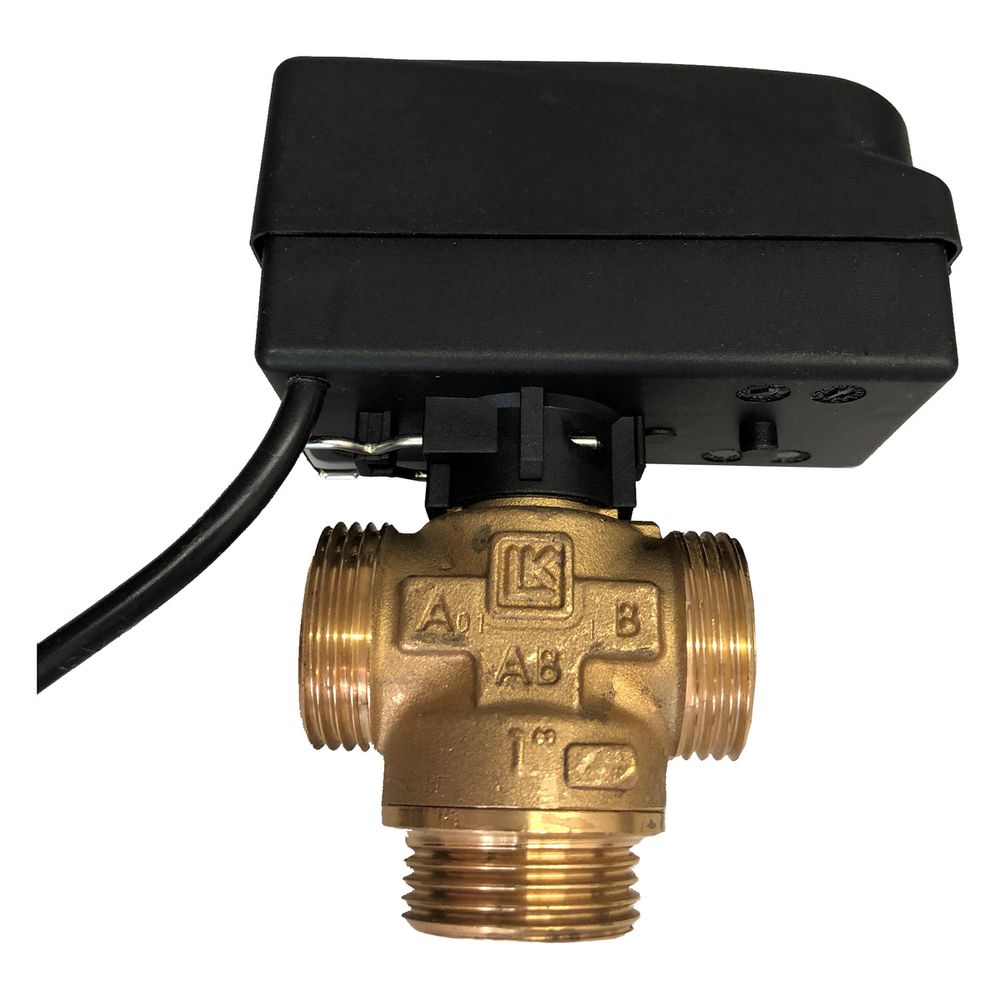

Roth Umschaltventil H/W, 1", 107x127x54mm, Messing, unbehandelt, 1135004101
Das Umschaltventil von Roth ermöglicht eine präzise hydraulische Steuerung zwischen Heizbetrieb und Warmwasserbereitung in ausgewählten Wärmepumpensystemen. Die robuste Komponente aus Messing ist für den Betrieb mit 230 V AC ausgelegt und eignet sich für anspruchsvolle Heizungsanwendungen.
Funktion und Aufbau
Das Ventil ist für eine zuverlässige Umschaltung im hydraulischen Kreislauf konzipiert. Mit einem Nenndurchmesser von 1 Zoll und einem Kvs-Wert von 8 bietet es eine effiziente Durchflussleistung. Die elektrische Leistungsaufnahme beträgt maximal 7 W, wobei das Gehäuse für eine dauerhafte Mediumtemperatur von 5 bis 80 °C ausgelegt ist. Eine manuelle Bedienung ist bei Bedarf möglich, während die Schutzart IP50 einen grundlegenden Schutz gegen Umwelteinflüsse bietet.
Technische Daten
- Nenndurchmesser: 1 Zoll (25)
- Werkstoff: Messing
- Druckstufe: PN 10
- Kvs-Wert: 8
- Netzspannung: 230 V AC
- Max. elektrische Leistungsaufnahme: 7 W
- Mediumtemperatur: 5 - 80 °C
- Baulänge: 107 mm
- Bauhöhe: 127 mm
- Bautiefe: 54 mm
Dieses Umschaltventil überzeugt durch seine langlebige Messingkonstruktion und die zuverlässige hydraulische Übertragung. Mit einer Druckstufe von PN 10 und einer ausgelegten Mediumtemperatur von bis zu 80 °C stellt es eine leistungsstarke Lösung für die Steuerung von Wärmepumpen-Zubehör dar. Die kompakten Abmessungen und die einfache elektrische Anbindung mit 230 V AC erleichtern die Integration in bestehende Anlagen.
Technische Daten
| Hersteller-Warengruppe | Wärmepumpen |
| Hersteller-Produktgruppe | Zubehör WPS |
| Hersteller-Artikelnummer | 1135004101 |
| Hersteller | Roth |
| Anschlüsse | Außengewinde (metrisch) |
| Arbeitsbereich einstellbar | nein |
| Artikelnummer | ROTH-1135004101 |
| Bauhöhe | 127 |
| Baulänge | 107 |
| Bautiefe | 54 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 4037115017285 |
| Einbauweise verteilend | nein |
| Explosionsgeschützt | nein |
| Frequenz | 50 Hz |
| Geeignet für Handbedienung | ja |
| Gewicht | 0,88 kg |
| Hilfskontakte | nein |
| Kvs-Wert | 8 |
| Laufzeit | 8 |
| Max Differenzdruck in geöffneter Stellung | 1 |
| Max elektrische Leistungsaufnahme | 7 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 80 |
| Mit Endkontakten | nein |
| Nenndurchmesser | 1 Zoll (25) |
| Netzspannung | 230 V AC |
| Oberflächenschutz | unbehandelt |
| Schutzart (IP) | IP50 |
| Umgebungstemperatur | 1 - 60 |
| Werkstoff des Gehäuses | Messing |
| Zustandsmeldung | ohne |
| Übertragung | hydraulisch |
| WEEE-Nr. | DE36796766 |
