Beschreibung

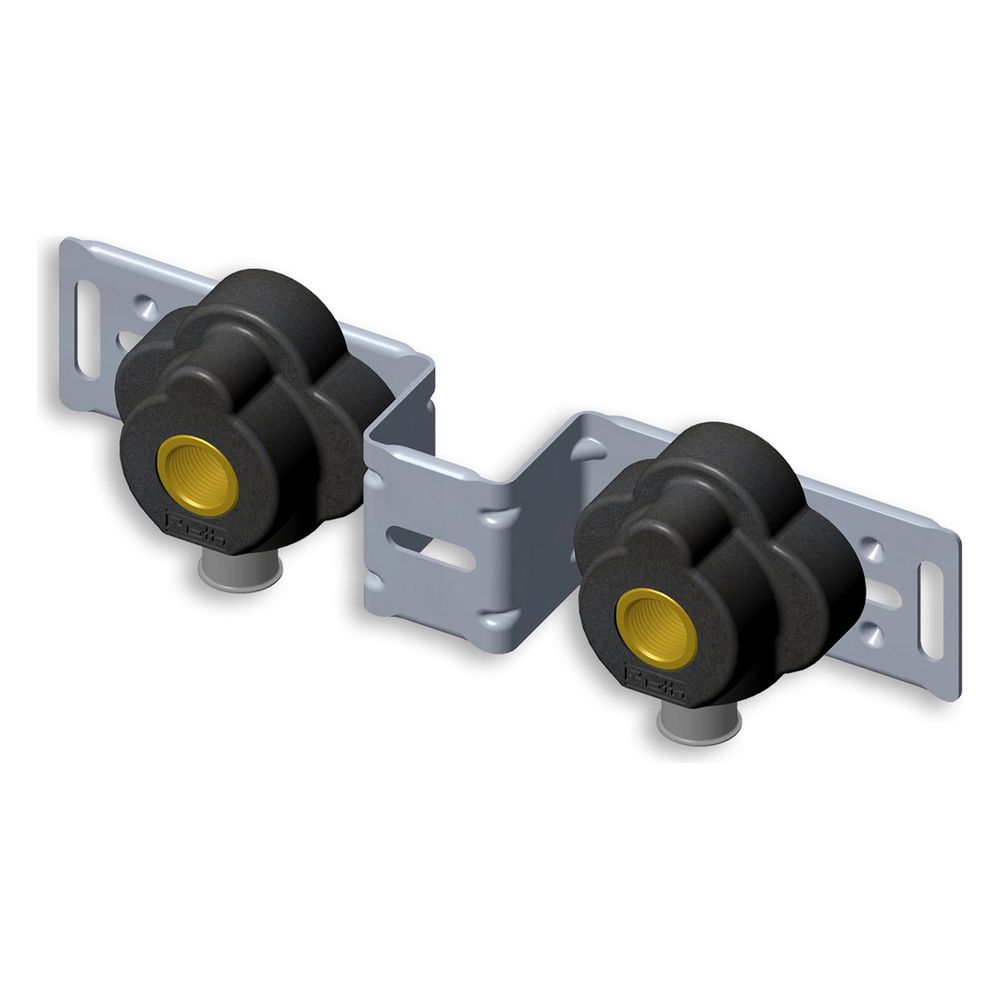

Roth Wandscheibenset Doppelbrücke Messing, 20mm x G 1/2" IG, Stichmaß 153mm
Das Roth Wandscheibenset dient der sicheren Anbindung von Armaturen in Rohrinstallationssystemen. Die als Doppelbrücke ausgeführte Einheit ermöglicht eine präzise Montage mit einem Stichmaß von 153 mm und ist für den Einsatz in Wasserinstallationen optimiert.
Robuste Konstruktion und Schallschutz
Das Gehäuse besteht aus hochwertigem Messing der Werkstoffgüte CuZn21Si3P (CW724R), was eine hohe Langlebigkeit in der Sanitärinstallation unterstützt. Die Konstruktion ist mit einer thermischen Isolierung sowie einem Schallschutz-Set ausgestattet, um den Anforderungen an einen geräuscharmen Betrieb und eine effiziente Wärmedämmung gerecht zu werden. Das Montageprofil aus verzinktem Stahl sorgt für die notwendige Stabilität bei der Befestigung.
Technische Details und Anwendung
Die Verbindung erfolgt über eine Pressmuffe, die für einen Rohraußendurchmesser von 20 mm ausgelegt ist. Das System ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C spezifiziert und für Mediumtemperaturen im Dauerbetrieb zwischen 5 °C und 70 °C geeignet. Durch das DVGW-Siegel für Wasser ist die Eignung für entsprechende Trinkwasseranwendungen nachgewiesen.
Die Kombination aus stabiler Doppelbrücke und integriertem Schallschutz macht dieses Set zu einer zuverlässigen Lösung für die fachgerechte Armaturenanbindung. Mit einem Stichmaß von 153 mm und dem 1/2 Zoll Innengewinde bietet das System eine passgenaue Schnittstelle für gängige Armaturenanschlüsse bei einem Arbeitsdruck von bis zu 10 bar.

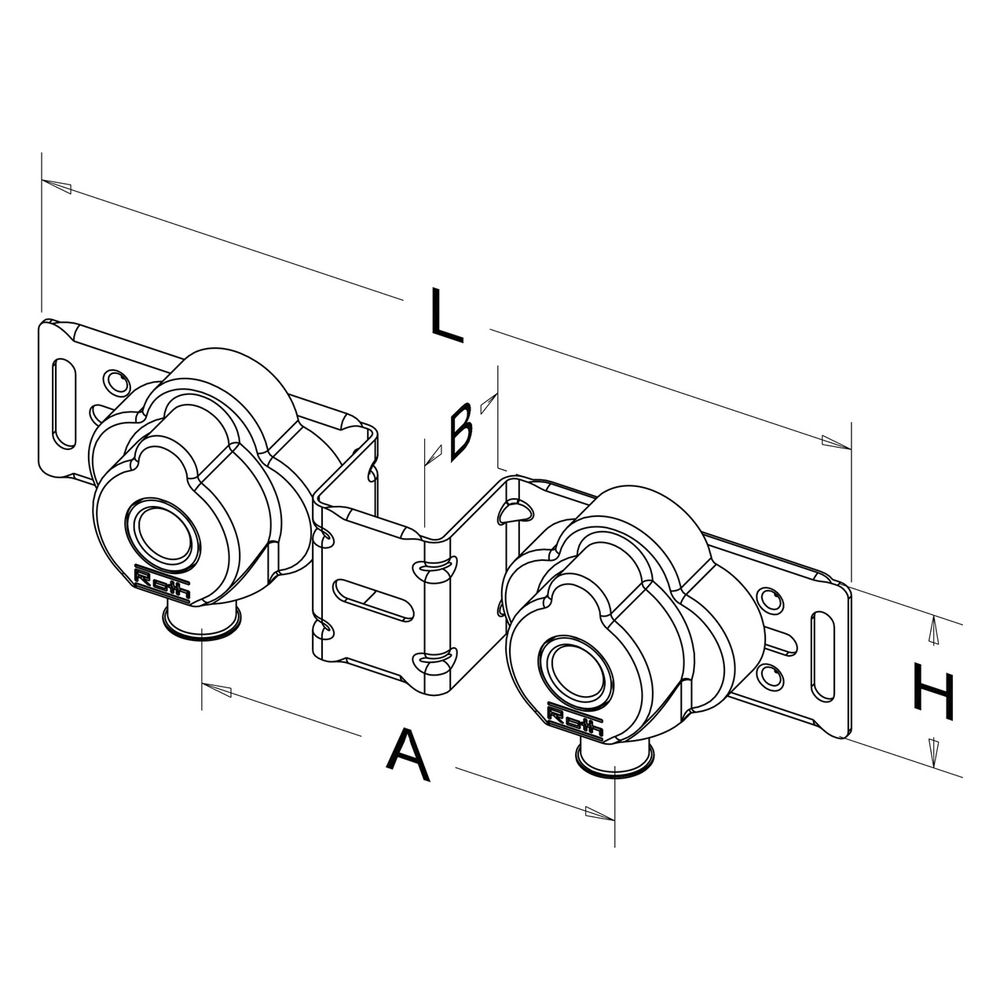

Technische Daten
- Stichmaß: 153 mm
- Anschluss: 20 mm Pressmuffe
- Gewindemaß Armatur: 1/2 Zoll
- Max. Arbeitsdruck: 10 bar
- Mediumtemperatur: 5 - 70 °C
- Werkstoff Gehäuse: Messing (CuZn21Si3P)
- Ausführung: Doppelbrücke
- Baulänge: 300 mm
- Bauhöhe: 60 mm
- Bautiefe: 45 mm
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1135006227 |
| Hersteller | Roth |
| Abstand Mitte zu Mitte | 153 |
| Anschluss | Pressmuffe |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 15 |
| Artikelnummer | ROTH-1135006227 |
| Ausführung | Doppelbrücke |
| Bauhöhe | 60 |
| Baulänge | 300 |
| Bautiefe | 45 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115030963 |
| Gewicht | 0,75 kg |
| Gewindemaß Armatur | 1/2 Zoll |
| Haftungsübernahmevereinbarung | Ja |
| KOMO-Prüfsiegel | ja |
| Konform NF 545 | nein |
| Konturcode | HR |
| Länge Anschluss 1 | 61 |
| Länge Anschluss 2 | 45 |
| Material Montageprofil | Stahl |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Schallschutz-Set | ja |
| Mit Schutzkappe | nein |
| Mit thermischer Isolierung | ja |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss | DN 15 |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser Anschluss | 20 |
| Systemgebunden | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte des Gehäuses | CuZn21Si3P (CW724R) |
| WEEE-Nr. | DE36796766 |
