Beschreibung
Roth Reparaturfitting gerade, 20mm, Messing, 1135006639
Dieser Reparaturfitting aus Messing ermöglicht eine zuverlässige Verbindung von Rohren mit einem Außendurchmesser von 20 mm. Das einteilige Bauteil ist für den Einsatz in Trinkwasserinstallationen konzipiert und zeichnet sich durch eine robuste Materialqualität aus.
Robuste Verbindungstechnik
Der gerade Fitting verfügt über zwei Pressmuffen mit der Kontur HR und ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Die Fertigung aus der Messinglegierung CuZn21Si3P (CW724R) sorgt für Stabilität und Zugfestigkeit im System. Die Abdichtung erfolgt über EPDM-Dichtungen, die für einen dauerhaften Betrieb bei Mediumtemperaturen zwischen 5 °C und 70 °C geeignet sind.
Einsatz und Zertifizierung
Das Bauteil ist systemgebunden und speziell für die Anforderungen moderner Rohrinstallationssysteme entwickelt. Durch die Trinkwasserkonformität gemäß UBA sowie das DVGW-Siegel für Wasser erfüllt der Fitting wichtige Qualitätsstandards für die Trinkwasserversorgung. Die unbehandelte Oberfläche unterstreicht die Materialeigenschaften des Messings.
Der Reparaturfitting bietet eine langlebige Lösung für die fachgerechte Rohrverbindung. Mit einer Gesamtlänge von 110 mm und einer Auslegung für 20 mm Rohraußendurchmesser ist er präzise auf die Systemanforderungen abgestimmt. Die Kombination aus hochwertigem Messing und EPDM-Dichtungsmaterial stellt eine druckfeste Verbindung bis 10 bar sicher, die den Anforderungen an Trinkwasserinstallationen entspricht.
Technische Daten
- Material: Messing (CuZn21Si3P / CW724R)
- Rohraußendurchmesser: 20 mm
- Nenndurchmesser: DN 15
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur: 5 - 70 °C
- Anschlussart: Pressmuffe
- Konturcode: HR

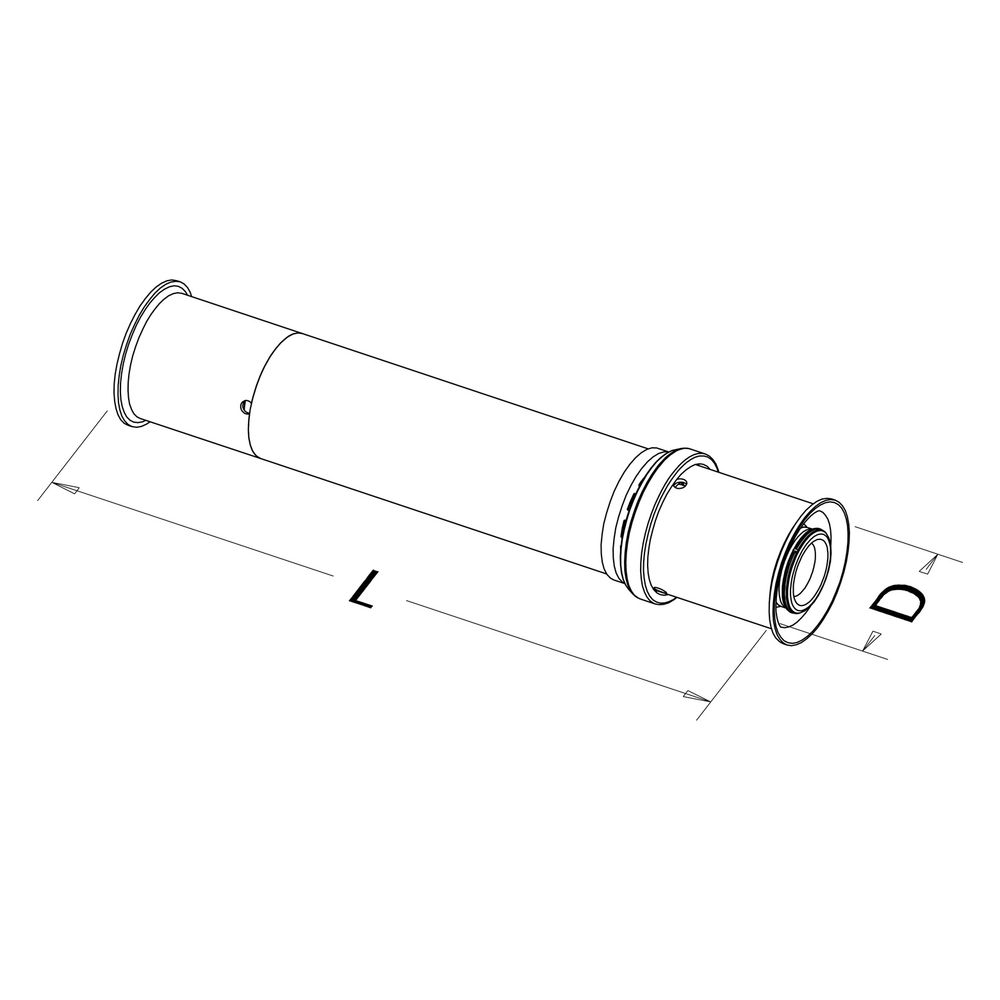

- Länge: 110 mm
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1135006639 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 26 |
| Artikelnummer | ROTH-1135006639 |
| Ausführung | 1-teilig |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115034756 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,185 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | ja |
| KOMO-Prüfsiegel | ja |
| Konturcode Verbindung 1 | HR |
| Konturcode Verbindung 2 | HR |
| LPCB-Prüfung | nein |
| Länge | 110 |
| Länge Anschluss 1 | 55 |
| Länge Anschluss 2 | 55 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 15 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Rohraußendurchmesser Anschluss 2 | 20 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn21Si3P (CW724R) |
| Werkstoffgüte Anschluss 2 | CuZn21Si3P (CW724R) |
| Zertifiziert nach NF 545 | nein |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
