Beschreibung

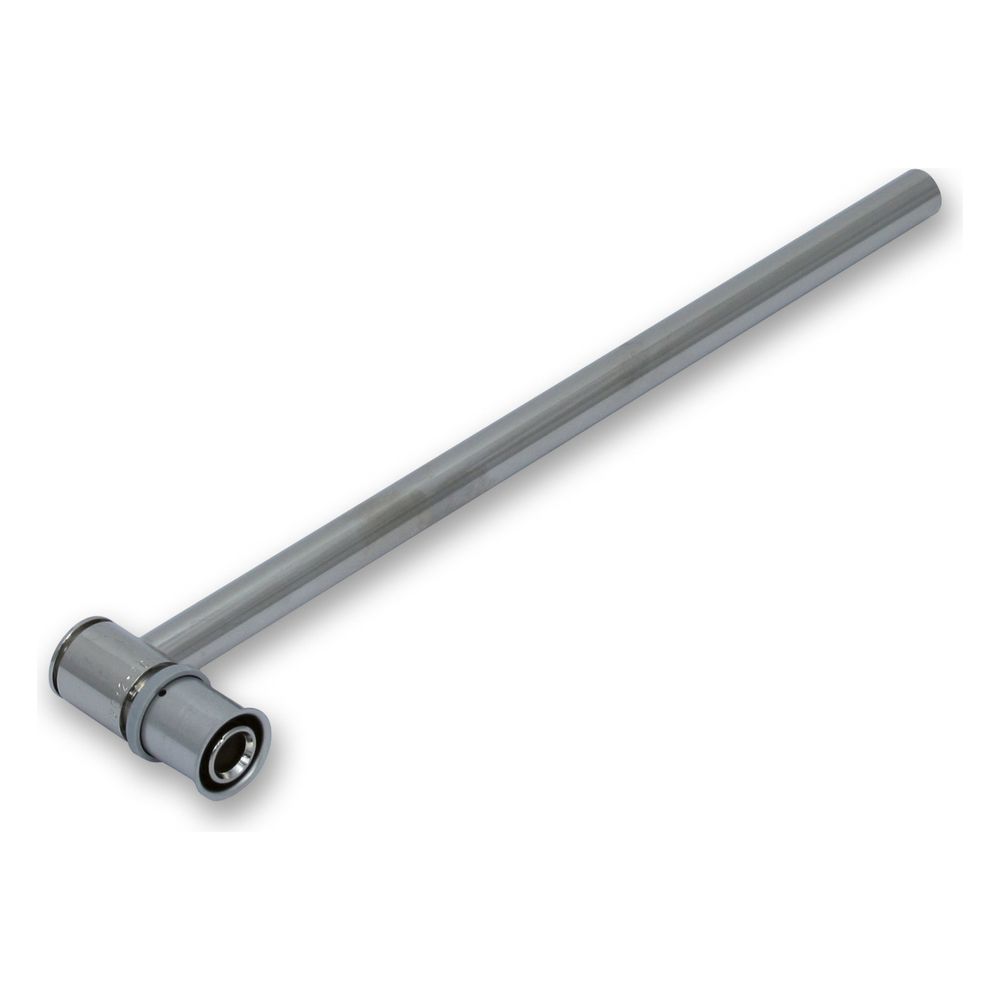

Roth Heizkörper-Anschlusswinkel 17mm, 300mm, Messing/Kupfer, 1135000396
Dieser Heizkörper-Anschlusswinkel von Roth ermöglicht eine präzise Anbindung von Heizsystemen über Boden, Wand oder Decke. Das einteilige Bauteil in Winkelform ist für den Einsatz in Rohrinstallationssystemen konzipiert und zeichnet sich durch eine robuste Materialkombination aus.
Funktion und Material

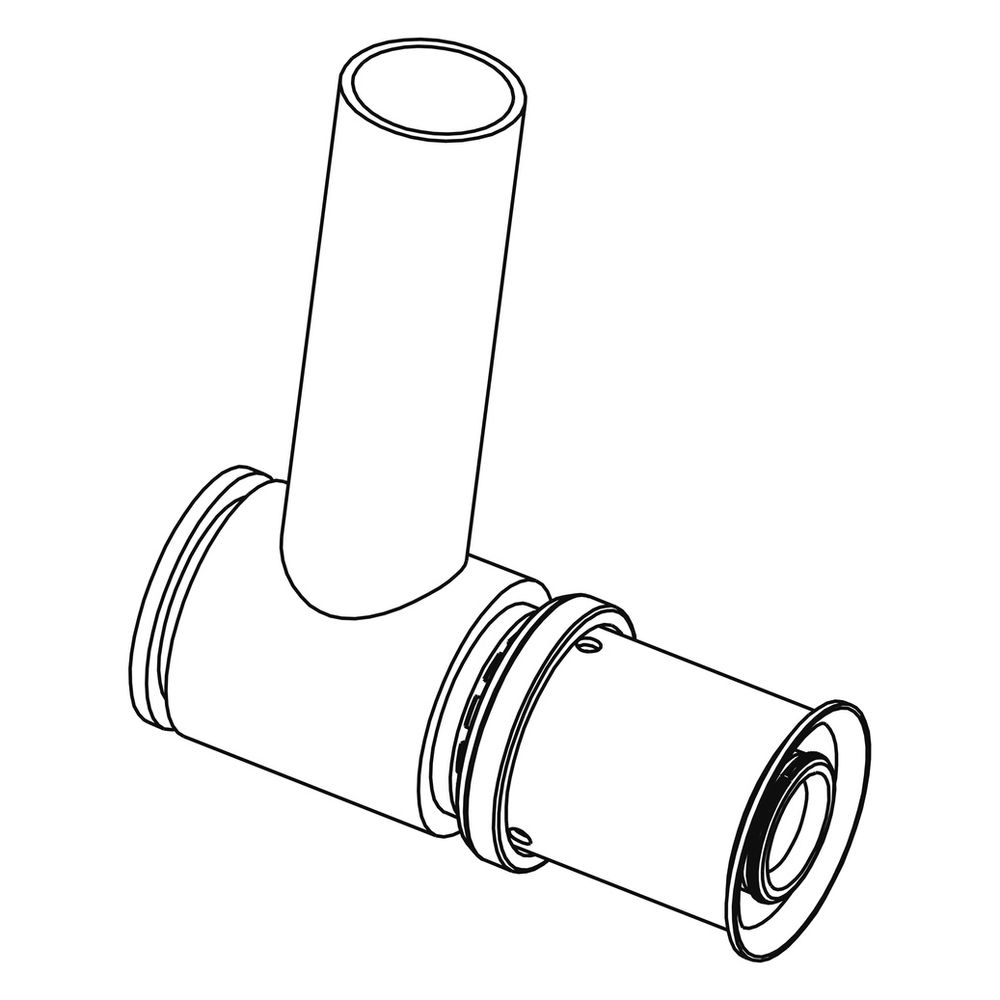

Der Anschlusswinkel ist als 90-Grad-Bogen ausgeführt und verbindet eine Pressmuffe mit einem Rohrende. Während der Anschluss 1 aus vernickeltem Messing gefertigt ist, besteht der Anschluss 2 aus Kupfer. Die Verbindung ist zugfest ausgelegt und für einen dauerhaften Betrieb bei Mediumtemperaturen zwischen 5 °C und 70 °C geeignet. Das System ist für einen maximalen Betriebsdruck von 6 bar ausgelegt.
Die Kombination aus hochwertigem Messing und Kupfer sorgt für eine zuverlässige Installation im Heizungsbereich. Mit einer Länge von 300 mm am Rohrende bietet das Bauteil ausreichend Spielraum für die fachgerechte Montage. Die robuste Ausführung unterstützt eine dauerhafte und druckbeständige Leitungsführung innerhalb des Systems.
Technische Daten

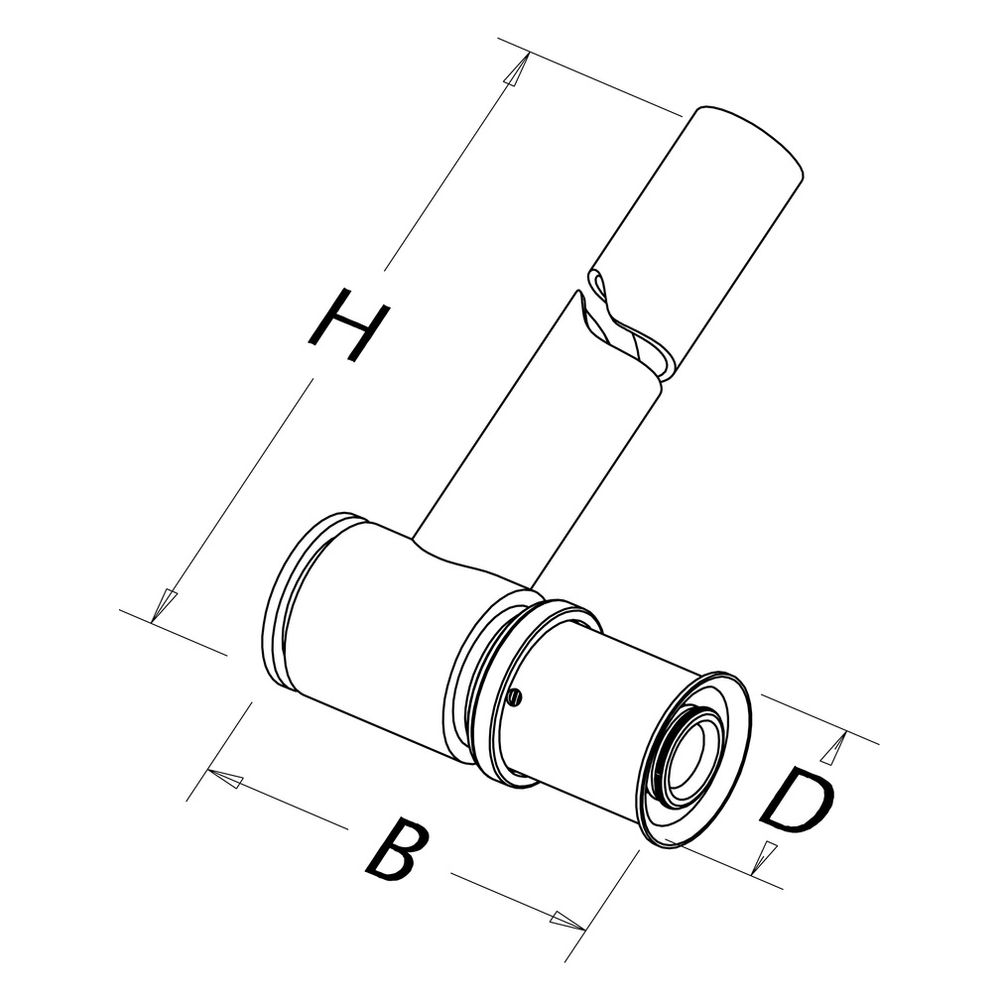

- Winkel: 90 Grad
- Rohraußendurchmesser Anschluss 1: 17 mm
- Rohraußendurchmesser Anschluss 2: 15 mm
- Länge Anschluss 2: 300 mm
- Max. Betriebsdruck: 6 bar
- Mediumtemperatur: 5 - 70 °C
- Werkstoff Anschluss 1: Messing
- Werkstoff Anschluss 2: Kupfer
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Sonstiges RIS |
| Hersteller-Artikelnummer | 1135000396 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Zapfen/Rohrende |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 275 |
| Artikelnummer | ROTH-1135000396 |
| Ausführung | 1-teilig |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4037115001888 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | Winkel |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,222 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | nein |
| KOMO-Prüfsiegel | nein |
| Konturcode Verbindung 1 | HR |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 60 |
| Länge Anschluss 2 | 300 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Max Betriebsdruck bei max Mediumtemperatur | 6 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 12 |
| Nenndurchmesser Anschluss 2 | DN 15 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | vernickelt |
| Oberflächenschutz Anschluss 2 | vernickelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 17 |
| Rohraußendurchmesser Anschluss 2 | 15 |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Kupfer |
| Werkstoffgüte Anschluss 1 | CuZn39Pb3 (CW614N) |
| Winkel des Bogens | 90 |
| Zertifiziert nach NF 545 | nein |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
Roth Werke GmbH
Am Seerain 2
35232 Dautphetal-Buchenau
Deutschland
35232 Dautphetal-Buchenau
Deutschland
Roth: Tradition und Innovation aus Dautphetal
Die Roth Werke GmbH mit Hauptsitz im hessischen Dautphetal-Buchenau fertigt seit 1947 zukunftsweisende Gebäude- und Kunststofftechnik auf höchstem Niveau. Das in dritter Generation geführte Familienunternehmen verbindet bei seiner Produktion „Made in Germany“ tief verwurzelte Tradition mit modernster Fertigungstechnologie. Durch das zertifizierte EMAS-Umweltprogramm und eine ressourcenschonende Herstellung steht die Marke für kompromisslose Nachhaltigkeit in der Haus- und Sanitärtechnik. Fachhandwerker und Endkunden weltweit vertrauen auf die langlebigen Systemlösungen, die höchste Energieeffizienz und erstklassigen Wohnkomfort garantieren.
Das umfangreiche Sortiment umfasst hocheffiziente Flächen-Heiz- und Kühlsysteme wie das Roth Original-Tacker-System und das innovative Frässystem für Sanierungen ohne Aufbauhöhe. Perfekt ergänzt wird dies durch langlebige Systemrohre wie das DUOPEX S5 mit 5-Schichten-CoEx-Technology sowie durch DVGW-zertifizierte Rohr-Installationssysteme mit PPSU- und bleifreien Messing-Fittings samt sicherem Roth PressCheck. Neben leistungsstarken ThermoAura Wärmepumpen und ressourcenschonenden Speichersystemen bietet der Hersteller zudem elegante Glasduschen der Serien Alina und Cariba. Von der hygienischen Trinkwasserinstallation bis zur verlässlichen Systemgewährleistung liefert Roth alle Komponenten perfekt aufeinander abgestimmt aus einer Hand.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
