Beschreibung

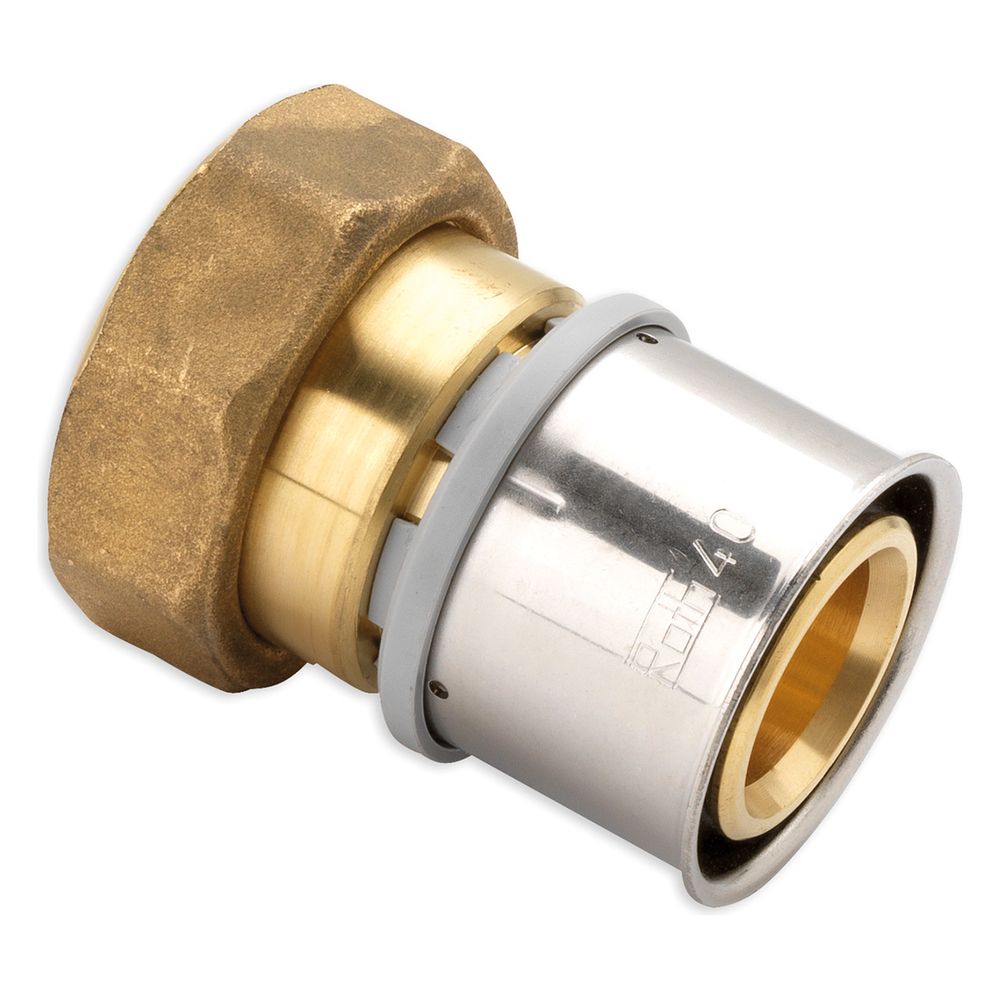

Roth Anschlussverschraubung gerade, 17mm x 3/4" IG, Messing, 1135000518
Die Roth Anschlussverschraubung ermöglicht eine zuverlässige Verbindung in Rohrinstallationssystemen. Das einteilige Fitting in gerader Ausführung ist für den Einsatz in Trinkwasserinstallationen konzipiert und zeichnet sich durch eine hohe Materialqualität aus.
Robuste Verbindungstechnik
Die aus Messing (CuZn21Si3P) gefertigte Verschraubung ist auf Langlebigkeit und Stabilität ausgelegt. Sie verfügt über eine Pressmuffe als Anschluss 1 sowie eine Überwurfmutter als Anschluss 2. Die integrierte EPDM-Dichtung sorgt für eine sichere Abdichtung im Betrieb. Das Bauteil ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und für Mediumtemperaturen im Dauerbetrieb von 5 bis 70 °C geeignet.
Die Anschlussverschraubung überzeugt durch ihre Eignung für Trinkwasseranwendungen, was durch das DVGW-Siegel sowie weitere internationale Prüfsiegel wie KIWA und KOMO bestätigt wird. Mit einer Gesamtlänge von 37 mm und einer Schlüsselweite von 30 mm an der Überwurfmutter ist sie präzise für die Anforderungen moderner Rohrleitungsinstallationen dimensioniert. Die zugfeste Konstruktion sorgt für eine dauerhafte Stabilität innerhalb des systemgebundenen Installationsaufbaus.
Technische Daten
- Rohraußendurchmesser Anschluss 1: 17 mm
- Nenndurchmesser Anschluss 2: 3/4 Zoll
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur: 5 - 70 °C
- Werkstoff: Messing (CuZn21Si3P)

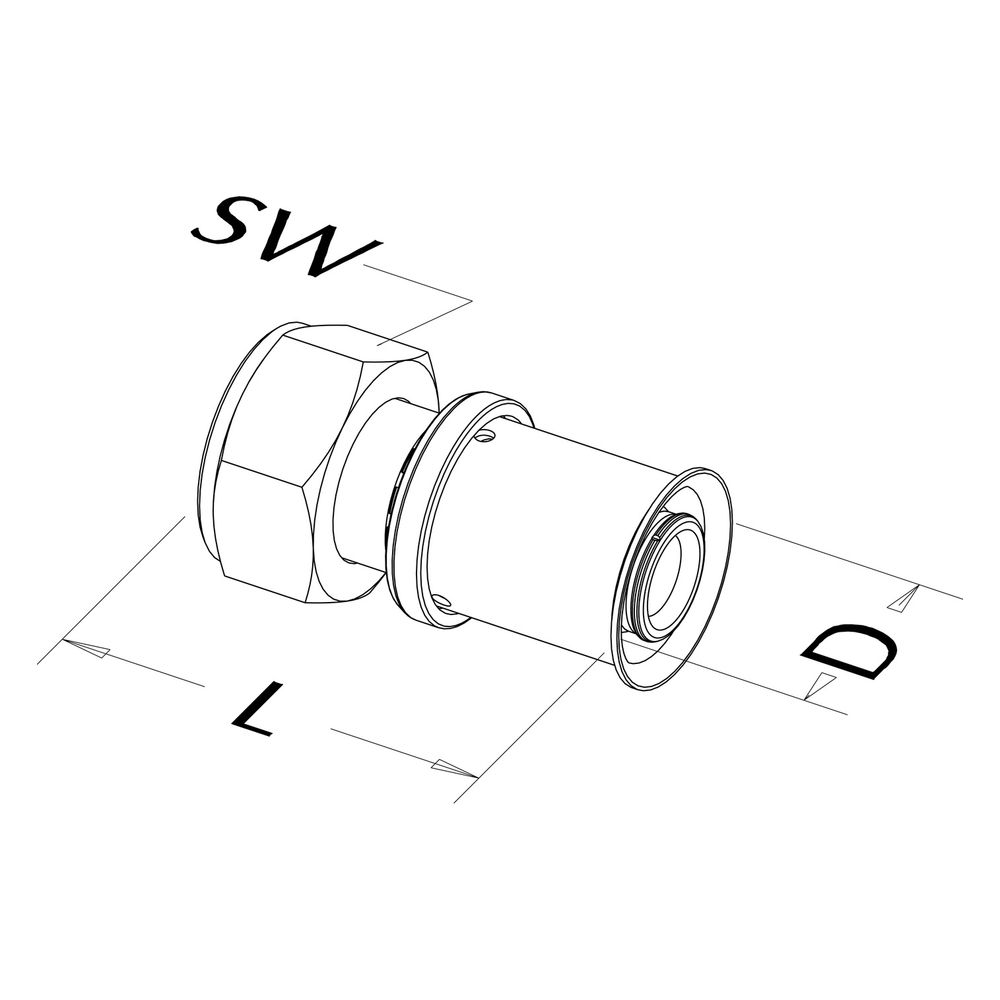

- Schlüsselweite Überwurfmutter: 30 mm
- Gesamtlänge: 37 mm
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1135000518 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Überwurfmutter |
| Arbeitslänge Anschluss 1 | 26 |
| Arbeitslänge Anschluss 2 | 9,9 |
| Artikelnummer | ROTH-1135000518 |
| Ausführung | 1-teilig |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115001765 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,071 kg |
| Haftungsübernahmevereinbarung | Ja |
| KIWA-Prüfsiegel | ja |
| KOMO-Prüfsiegel | ja |
| Konturcode Verbindung 1 | HR |
| LPCB-Prüfung | nein |
| Länge | 37 |
| Länge Anschluss 1 | 27,1 |
| Länge Anschluss 2 | 9,9 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 12 |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 17 |
| Schlüsselweite Überwurfmutter | 30 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn21Si3P (CW724R) |
| Werkstoffgüte Anschluss 2 | CuZn21Si3P (CW724R) |
| Zertifiziert nach NF 545 | nein |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
