Beschreibung

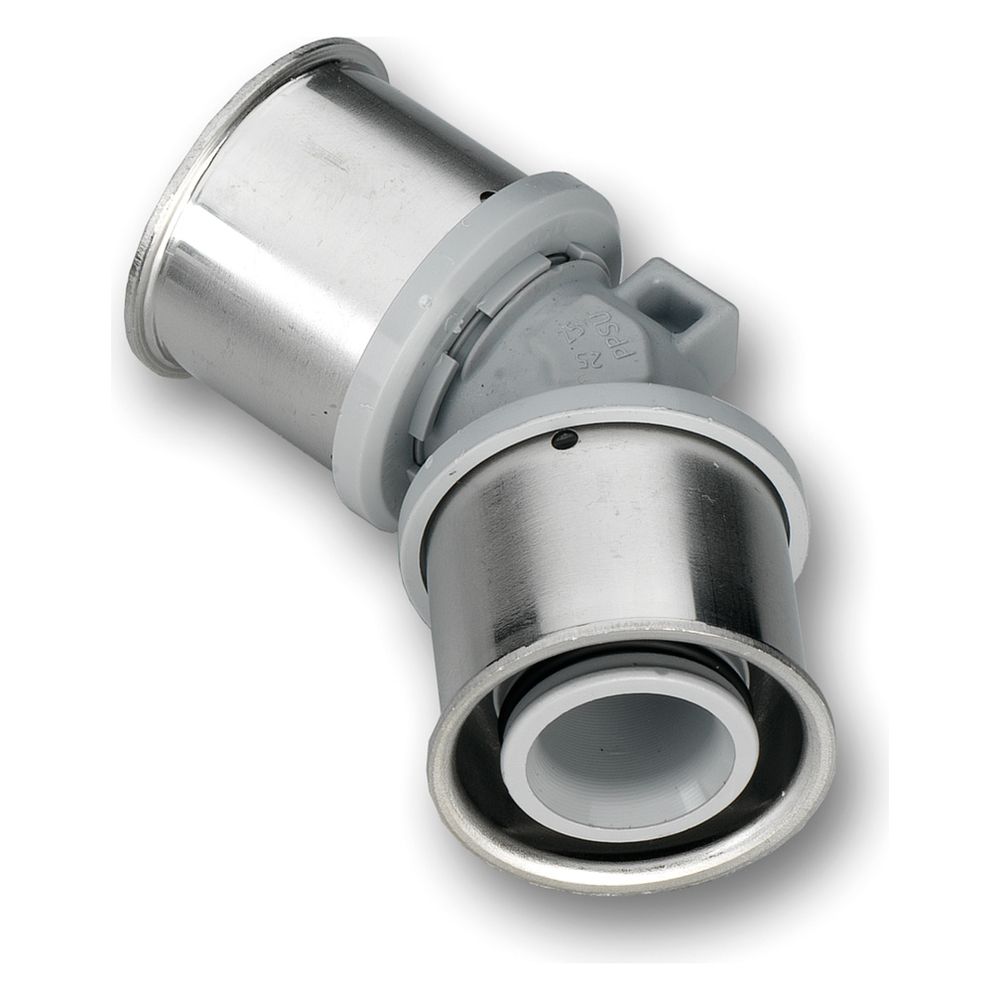

Roth Presswinkel 45 Grad PPSU, 40x40mm, Grau, 1135004471
Dieser 45-Grad-Winkel aus Polyphenylensulfon (PPSU) ermöglicht eine präzise Richtungsänderung in Rohrinstallationssystemen. Das einteilige Formstück ist für den Einsatz in Wasserleitungen konzipiert und zeichnet sich durch eine robuste Bauweise aus.
Robuste Verbindungstechnik
Der Fitting verfügt über zwei Pressmuffen mit einem Rohraußendurchmesser von jeweils 40 mm. Die Verbindung erfolgt über die HR-Kontur, die eine zugfeste Installation ermöglicht. Das Material PPSU bietet eine hohe Beständigkeit und ist für Mediumtemperaturen im Dauerbetrieb von 5 bis 70 °C ausgelegt.
Einsatz und Sicherheit
Das Bauteil ist für den Einsatz in Wasserleitungen optimiert und verfügt über das DVGW-Siegel für Wasser. Mit einem maximalen Betriebsdruck von 10 bar eignet sich der Winkel für anspruchsvolle Installationsumgebungen. Die graue Ausführung ist systemgebunden und lässt sich effizient in bestehende Rohrleitungsnetze integrieren.
Technische Daten
- Winkel: 45 Grad
- Rohraußendurchmesser: 40 mm
- Werkstoff: Polyphenylensulfon (PPSU)
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur: 5 - 70 °C
- Anschlussart: Pressmuffe
- Nenndurchmesser: DN 32
Durch die Fertigung aus widerstandsfähigem PPSU stellt dieser 45-Grad-Winkel eine langlebige Lösung für die professionelle Rohrinstallation dar. Mit einer Druckfestigkeit von 10 bar und der Eignung für Temperaturen bis 70 °C erfüllt das Bauteil wichtige Anforderungen an die Betriebssicherheit in Wasserversorgungssystemen. Die beidseitigen Pressmuffen unterstützen eine effiziente Montage bei hoher Verbindungsqualität.
Technische Daten
| Hersteller-Warengruppe | Rohrinstallationssysteme |
| Hersteller-Produktgruppe | Fittinge |
| Hersteller-Artikelnummer | 1135004471 |
| Hersteller | Roth |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 35,5 |
| Arbeitslänge Anschluss 2 | 35,5 |
| Artikelnummer | ROTH-1135004471 |
| Ausführung | 1-teilig |
| DIN-CERTCO-Zertifikat | nein |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 4037115019685 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | Winkel |
| Gastec QA - AR 214 (H2) | nein |
| Gastec QA Prüfung | nein |
| Gewicht | 0,444 kg |
| Haftungsübernahmevereinbarung | Ja |
| Hauptfarbe Fitting | grau |
| KIWA-Prüfsiegel | ja |
| KOMO-Prüfsiegel | ja |
| Konturcode Verbindung 1 | HR |
| Konturcode Verbindung 2 | HR |
| LPCB-Prüfung | nein |

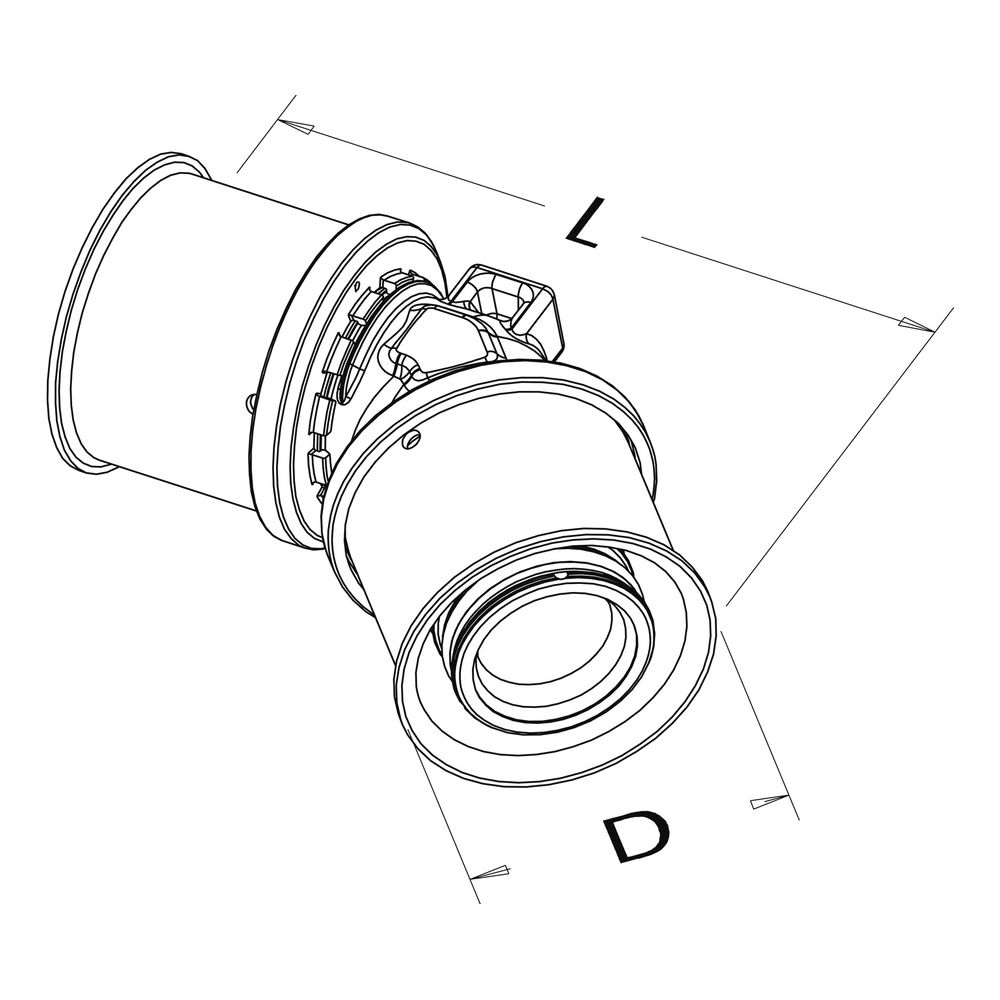

| Länge | 100 |
| Länge Anschluss 1 | 50 |
| Länge Anschluss 2 | 50 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 70 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 32 |
| Nenndurchmesser Anschluss 2 | DN 32 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 40 |
| Rohraußendurchmesser Anschluss 2 | 40 |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Polyphenylensulfon (PPSU) |
| Werkstoff des Anschlusses 2 | Polyphenylensulfon (PPSU) |
| Winkel des Bogens | 45 |
| Zertifiziert nach NF 545 | nein |
| Zugfest | ja |
| WEEE-Nr. | DE36796766 |
